Schneider 114682

Артикул: 114682

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 2 303 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114682

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Проверка совместимости: соответствие диаметра 1.5" и типа резьбы NPT проектным требованиям
Условия среды: допустимая температура теплоносителя до 138°C, отсутствие агрессивных примесей к латуни
Управление: наличие управляющего сигнала для пропорционального позиционирования (0-10V / 4-20mA)
Монтаж: соблюдение направления потока для разделительной (Diverting) схемы
Интеграция: полная совместимость с системами автоматизации Schneider Electric и стандартными контроллерами 24V
Ограничение: не использовать в системах с давлением выше 321 psi
Ограничение: устройство не предназначено для сред, вызывающих коррозию медных сплавов

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип корпуса: трехходовой разделительный (Diverting), седельный

Пропускная способность: 28 Cv

Номинальный диаметр: 1-1/2 дюйма (1.5")

Тип соединения: внутренняя резьба NPT

Привод: электрический пропорциональный с пружинным возвратом (NC)

Напряжение питания: 24 VAC / 24 VDC

Максимальное статическое давление: 321 psi

Давление закрытия (Close-off): 250 psi

Температурный диапазон среды: от -6.6°C до +138.3°C (20–281 °F)

Характеристика потока: модифицированная линейная

Применение

Кодировка VS-7323-593-4-10: определяет специфическую комбинацию корпуса VB-7323 и привода MS51-7203

Суффиксы и исполнения: варьируются в зависимости от типа привода (двухпозиционный, трехточечный, пропорциональный)

Замена: возможна замена на аналоги серии VB-7300 при совпадении Cv и характеристик привода

Альтернативы: в рамках систем ОВиК может рассматриваться как функциональный аналог решений Johnson Controls или Honeywell с соответствующим Cv

FAQ

Какова функция пружинного возврата в этой модели?

При отключении питания пружина автоматически переводит клапан в нормальное состояние (Normally Closed), предотвращая неконтролируемый проток.

Можно ли использовать данный клапан для пара?

Да, если температура пара не превышает 138°C (281 °F) и он совместим с материалами уплотнений серии VB-7300.

Какое питание требуется для актуатора?

Узлу требуется универсальное питание 24 Вольта переменного (VAC) или постоянного (VDC) тока.

Schneider 114682

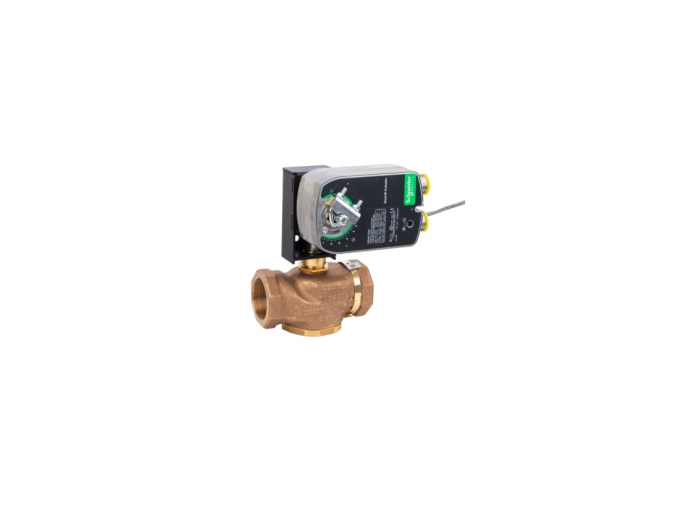

Schneider 114682 (артикул VS-7323-593-4-10) представляет собой трехходовой разделительный седельный клапан серии VB-7300 в сборе с пропорциональным электроприводом MS51-7203. Узел предназначен для точного регулирования потоков теплоносителя в промышленных и коммерческих системах ОВиК. Модель оснащена функцией пружинного возврата (NC) для обеспечения безопасности системы при потере электропитания.
