Schneider 114686

Артикул: 114686

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 2 028 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114686

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Соответствие монтажа: требуется проверка совместимости с ответной резьбой NPT (в РФ может потребоваться переходник на G/BSP)
Параметры среды: вода или пар в пределах температурного диапазона до 138 °C
Управляющий сигнал: контроллер должен поддерживать аналоговый выход 2-10 В постоянного тока
Электропитание: наличие стабилизированного источника 24 В переменного или постоянного тока
Интеграция: совместим со стандартными системами автоматизации зданий (BMS) через аналоговый интерфейс
Ограничение по давлению: запрещена эксплуатация в контурах с перепадом давления на клапане выше 250 psi
Условия среды: не предназначен для агрессивных сред, вызывающих коррозию бронзового корпуса

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип клапана: трехходовой разделительный (Diverting), седельный (Globe)

Диаметр: 3/4 дюйма (DN20), резьбовое соединение NPT

Пропускная способность: 7.5 Cv

Привод: электрический, пропорциональный (сигнал 2-10 В)

Питание: 24 VAC / 24 VDC

Аварийный режим: нормально-закрытый (Spring Normally Closed)

Максимальное статическое давление: 321 psi (22 бар)

Давление закрытия (Close-Off): 250 psi (17.2 бар)

Температурный диапазон среды: от -6.6 °C до +138.3 °C (20-281 °F)

Характеристика потока: модифицированная линейная

Применение

VS-7323-xxx: Код базовой серии трехходовых разделительных клапанов

MS51-7103-100: Маркировка установленного электропривода (пропорциональный, пружинный возврат)

804-4-06: Суффиксы, определяющие комбинацию привода, типоразмера и заводских настроек

Замена: возможна замена отдельных компонентов (только привода или только клапана) в рамках серии VB-7300

Аналоги: сопоставим по характеристикам с линейками Johnson Controls или Honeywell при условии совпадения Cv и типа сигнала

FAQ

Какое положение занимает клапан при отключении электроэнергии?

Благодаря встроенной возвратной пружине клапан автоматически переходит в безопасное нормально-закрытое состояние.

Можно ли использовать этот узел для смешивания потоков?

Нет, данная модель имеет конфигурацию Diverting (разделительный) и предназначена для распределения одного потока на два направления.

Допускается ли работа с насыщенным паром?

Да, если температура пара не превышает +138.3 °C (281 °F) и рабочее давление находится в пределах спецификации.

Schneider 114686

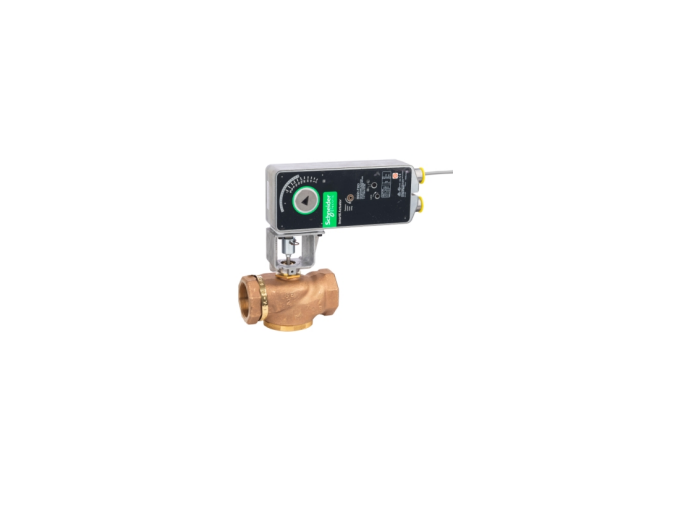

Schneider 114686 (артикул VS-7323-804-4-06) — это готовый клапанный узел на базе трехходового разделительного (diverting) седельного клапана серии VB-7300 и электропривода MS51-7103-100. Предназначен для точного пропорционального регулирования потоков теплоносителя (вода, пар) в системах ОВиК. Узел оснащен функцией возвратной пружины (Fail-Safe), обеспечивающей закрытие при потере питания.
