Schneider 114699

Артикул: 114699

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 2 234 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114699

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Подбор: Требуется расчет расхода Cv и проверка на перепад давления закрытия (до 90 psi).
Совместимость: Совместим с контроллерами систем BMS, выдающими аналоговый сигнал 0-10 VDC.
Монтаж: Резьбовое присоединение стандарта NPT; установка строго по направлению потока (разделительная схема).
Ограничение: Не предназначен для агрессивных сред, разрушающих бронзу (BR).
Ограничение: Не использовать в системах, где статическое давление превышает 321 psi.
Среда: Вода, гликолевые растворы, пар низкого давления (в пределах температурного диапазона).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Типоразмер: 1 дюйм (DN25), резьбовое соединение NPT

Пропускная способность (Capacity): 14 Cv

Конфигурация: 3-ходовой разделительный (Three-Way Diverting)

Привод: Электрический, пропорциональный сигнал 0-10 В

Напряжение питания: 24 VAC / 24 VDC

Функция безопасности: Пружинный возврат (Normally Closed)

Рабочее давление: Закрытие (Close-off) до 90 psi, статическое до 321 psi

Температура рабочей среды: от -6 до +138 °C (20–281 °F)

Характеристика потока: Модифицированная линейная

Применение

VS-7323: Базовая кодировка 3-ходового разделительного клапана серии VB-7300.

MS51-7103-150: Обозначение установленного электропривода с возвратной пружиной.

Суффиксы в серии VB-7300 определяют тип управления (2-позиционное/пропорциональное) и усилие закрытия.

Альтернативы: При замене на аналоги других брендов (Johnson Controls, Honeywell) необходима проверка монтажной высоты и хода штока.

FAQ

Какое состояние занимает клапан при обесточивании?

Благодаря функции Spring Return клапан переходит в безопасное состояние Normally Closed.

Можно ли использовать данный узел на пар?

Да, если температура пара не превышает +138 °C (281 °F).

Требуется ли отдельный трансформатор для питания?

Привод работает от 24 В переменного или постоянного тока, мощность источника должна соответствовать пусковым токам привода MS51-7103.

Schneider 114699

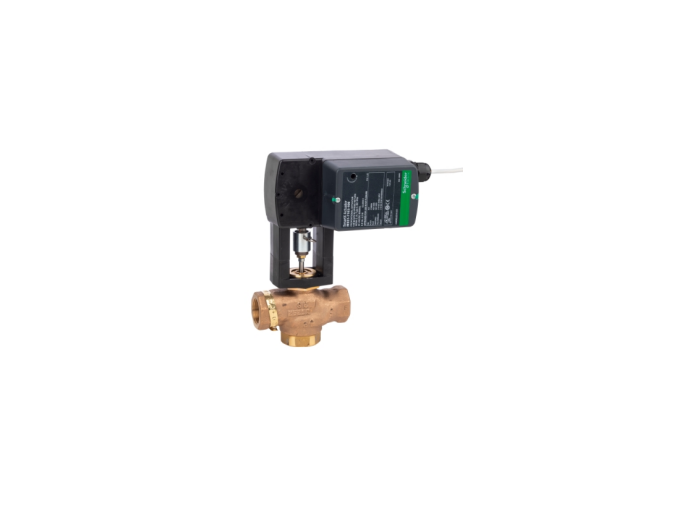

Schneider 114699 (артикул VS-7323-812-4-08) — это регулирующий 3-ходовой разделительный клапан седельного типа (Globe) серии VB-7300 в сборе с электроприводом MS51-7103-150. Предназначен для управления потоками теплоносителя в системах отопления, вентиляции и кондиционирования (HVAC) с обеспечением функции безопасности при потере питания.
