Schneider 439184

Артикул: 439184

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 1 588 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 439184

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Проверка совместимости: соответствие пропускной способности (14 Cv) расчетным нагрузкам и типу резьбы (NPT).
Интерфейс управления: требует аналогового сигнала для модулирующего управления (0-10V / 4-20mA).
Монтаж: строго по стрелкам на корпусе для соблюдения режима смешивания (Mixing).
Электрическое подключение: источник питания 24В переменного или постоянного тока.
Ограничения: не использовать в системах с агрессивными средами, разрушающими латунь.
Ограничения: отсутствие возвратной пружины исключает автоматическое закрытие при обесточивании здания.
Ограничения: максимальный перепад давления не должен превышать 67 psi во избежание кавитации и отказа привода.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип клапана: трехходовой смесительный (3-Way Mixing), седельный

Диаметр подключения: 1 дюйм, внутренняя резьба NPT

Пропускная способность: 14 Cv

Привод в комплекте: MGF350V-24MP (электронный, модулирующий)

Питание: 24 VAC/VDC, без возвратной пружины (Non-Spring Return)

Материал корпуса: латунь

Рабочее давление: статическое до 321 psi, перепад закрытия до 67 psi

Температурный диапазон среды: от -6.6°C до +138°C (20-281 °F)

Характеристика потока: модифицированная линейная

Применение

Расшифровка VS-7313-112-4-08: серия VB-7300, 3-ходовой смеситель, размер 1", код привода 4-08.

Исполнения: доступны модификации с возвратной пружиной (Spring Return) для отказоустойчивых систем.

Замены: возможна замена на аналогичные узлы Schneider серий VX или седельные клапаны конкурентов (Honeywell, Johnson Controls) при условии пересчета Cv и адаптации фитингов NPT.

FAQ

Можно ли использовать данный клапан на разделение (Diverting)?

Нет, конструкция VB-7313 оптимизирована исключительно для смешивания потоков; использование на разделение приведет к нестабильности и шуму.

Что произойдет при потере питания?

Привод MGF350V-24MP является Non-Spring Return, поэтому клапан останется в том же положении, в котором находился в момент отключения энергии.

Подходит ли клапан для работы с паром?

Данная сборка предназначена для воды и растворов гликоля; для пара требуется уточнение допустимого давления и температуры согласно TDS.

Schneider 439184

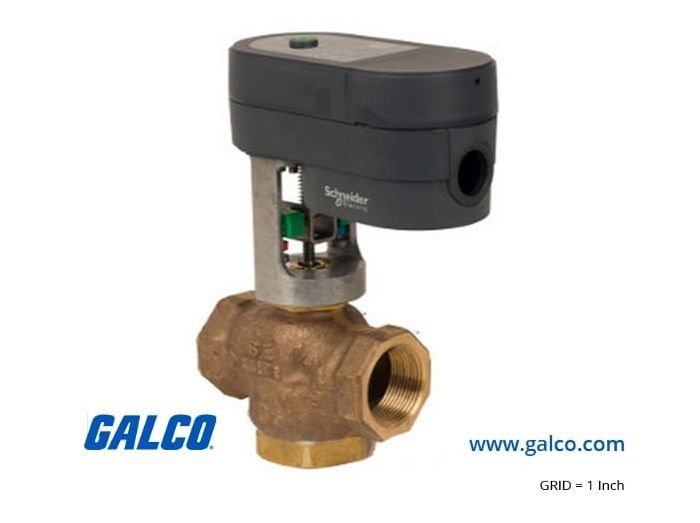

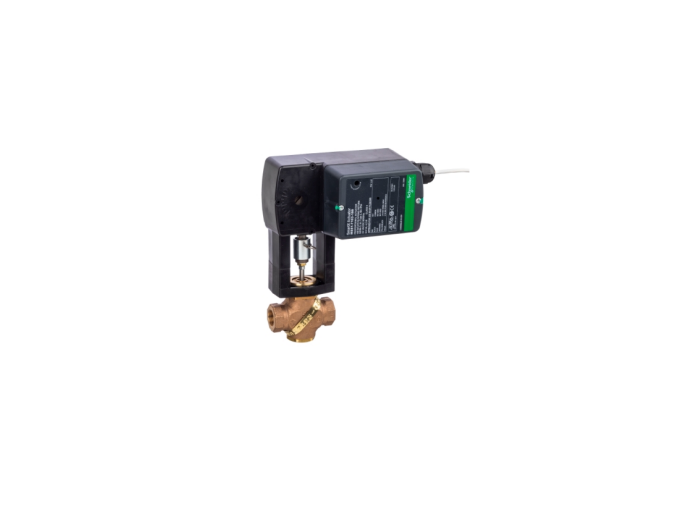

Schneider Electric 439184 (сборка VS-7313-112-4-08) — это трехходовой смесительный седельный клапан серии VB-7300 в комплекте с электрическим приводом MGF350V-24MP. Узел предназначен для прецизионного регулирования температуры теплоносителя в гидравлических контурах систем ОВиК (HVAC) путем пропорционального смешивания потоков.
