Schneider 439185

Артикул: 439185

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 1 822 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 439185

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Тип управления: Аналоговый сигнал (модулирующий), питание 24В
Режим безопасности: Без возвратной пружины (Non-Spring Return) — сохраняет положение при потере питания
Рабочие среды: Вода, растворы гликоля (до 50%)
Монтажное положение: Привод не должен находиться ниже горизонтальной оси клапана
Инженерное ограничение: Не превышать Close-off давление 42 psi во избежание некорректной работы привода
Инженерное ограничение: Не предназначен для работы с паром высокого давления (ограничение по температуре и уплотнениям)

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип конструкции: Трехходовой смесительный (Mixing), седельный (Globe)

Диаметр подключения: 1-1/4" NPT (внутренняя резьба)

Пропускная способность: 20 Cv

Привод: Электрический, пропорциональный (Modulating), 24 VAC/VDC

Давление закрытия (Close-Off): 42 psi

Максимальное статическое давление: 321 psi

Материал корпуса: Латунь (Brass)

Диапазон температур среды: от -6°C до +138°C (20-281°F)

Характеристика расхода: Модифицированная линейная

Применение

Серия VB-7300: Модульная система, позволяющая подбирать разные Cv в идентичных корпусах

Суффикс 4-09: Определяет конкретную связку клапана с приводом MGF350V-24MP

Варианты: Для систем, требующих закрытия при сбое питания, необходима замена привода на серию с возвратной пружиной (Spring Return)

Расшифровка: VS-7313 указывает на латунный корпус и смесительную конфигурацию

FAQ

Можно ли использовать этот клапан для разделения потоков (дивертор)?

Нет, модель VS-7313 спроектирована строго как смесительная. Для распределения потоков следует использовать серию VB-7323.

Как ведет себя клапан при отключении электричества?

Поскольку привод MGF350V-24MP является Non-Spring Return (NSR), клапан останется в том положении, в котором он находился в момент пропадания сигнала.

Требуется ли специальный инструмент для монтажа привода на клапан?

Узел поставляется в сборе (VS), заводская калибровка хода штока выполнена, дополнительные настройки механической части обычно не требуются.

Schneider 439185

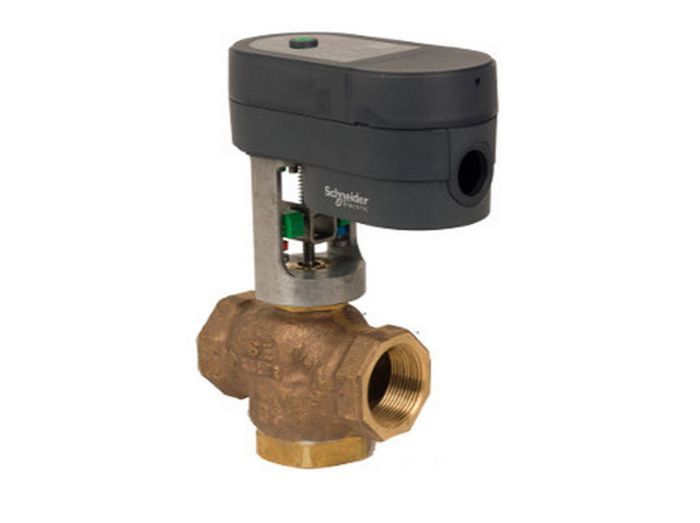

Schneider 439185 (артикул VS-7313-112-4-09) — это регулирующий узел в сборе, состоящий из трехходового смесительного седельного клапана серии VB-7300 и электропривода MGF350V-24MP. Предназначен для точного управления потоками теплоносителя в гидравлических контурах систем ОВиК. Обеспечивает качественное смешивание двух потоков для поддержания заданной температуры среды при статическом давлении до 321 psi.
