Schneider W67ACSX-10

Артикул: W67ACSX-10

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W67ACSX-10

Раздел

Реле

Подраздел

Schneider

Вес

Проверка совместимости: требуется источник питания катушки 120-125 В постоянного тока (DC).
Монтаж: установка в специализированные розетки (колодки) или прямая распайка на плату/панель.
Интеграция: стандартный форм-фактор Class 67 для компактных шкафов автоматики.
Ограничение по нагрузке: контакты не являются раздвоенными (Bifurcated), что ограничивает применение в цепях с микротоками.
Защита цепи: отсутствие встроенного диода требует внешней защиты от обратных скачков напряжения при размыкании катушки.
Среда: эксплуатация в закрытых шкафах; степень защиты корпуса не предусматривает работу в условиях высокой влажности или агрессивных сред.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Конфигурация контактов: 4PDT (4 переключающих контакта)

Напряжение катушки управления: 120 VDC (номинальное 125 VDC)

Материал контактов: серебро с золотым напылением (Silver Gold Overlay)

Тип подключения: Plug-In / Solder Terminals (под пайку или в розетку)

Количество выводов: 14-pin

Корпус: прозрачный ударопрочный пластик (пылезащищенный)

Отсутствие механических дублеров: без кнопки Test и LED-индикации

Применение

Линейка CLASS 67 варьируется по количеству полюсов: от DPDT до 6PDT.

Модели с индексом 67T: исполнение с раздвоенными контактами для слаботочных сигналов.

Суффиксы в коде определяют вольтаж катушки (VAC/VDC) и наличие опций (диод, индикатор).

Аналоги: миниатюрные промышленные реле серий MY4 (Omron), 55.34 (Finder) при условии проверки распиновки и напряжения.

FAQ

Подходит ли данная модель для коммутации логических сигналов?

Для работы с сигналами низкого уровня рекомендуется использовать серию 67T с раздвоенными контактами; W67ACSX-10 оптимизировано для стандартных промышленных нагрузок.

Есть ли встроенная защита от переполюсовки катушки?

Нет, модель поставляется без встроенного защитного диода.

Как проверить состояние реле без демонтажа?

Визуально через прозрачный пылезащитный корпус, так как встроенный LED-индикатор в данной модификации отсутствует.

Schneider W67ACSX-10

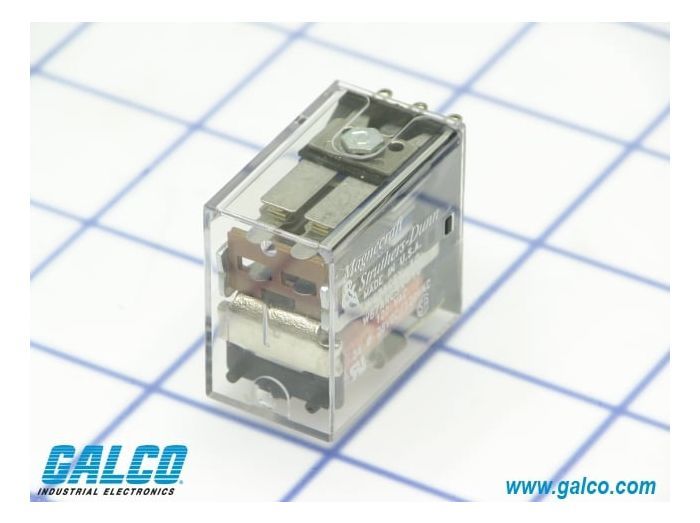

Schneider W67ACSX-10 — миниатюрное электромеханическое реле промышленного назначения серии Class 67. Предназначено для многополюсной коммутации (4PDT) в системах управления, где критичны малый вес и габариты компонентов. Прозрачный корпус обеспечивает визуальный контроль состояния контактов и защиту от внешних воздействий.
