Schneider W88UKDX-3

Артикул: W88UKDX-3
Изготовитель: Schneider
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W88UKDX-3

Раздел
Реле
Подраздел
Schneider
Вес
  • Совместимость по питанию: Строго 24 В постоянного тока (VDC)
  • Логика работы: Замыкание цепи при подаче напряжения на катушку
  • Ограничение по среде: Использовать только в защищенных оболочках (шкафах) из-за отсутствия корпуса
  • Тип нагрузки: Double Make (DM) оптимален для разрыва цепей постоянного тока с высоким риском возникновения дуги
  • Ограничение: Отсутствие защитного диода катушки (требуется внешний при чувствительной электронике)
  • Ограничение: Не подходит для условий с высокой влажностью или запыленностью без доп. защиты
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конфигурация контактов: SPST-NO-DM (1 Form X)
Напряжение катушки: 24 VDC (номинальное)
Конструктивное исполнение: Открытая рама (Open Frame, IP00)
Способ монтажа: Крепежная шпилька (Stud)
Тип выводов: Клеммы под пайку (Solder Terminals)
Материал контактов: Серебро-оксид кадмия с золочением (Gold Flashed AgCdO)
Количество электрических соединений: 4
Применение
W88UKDX-3 — базовая модель серии на 24 VDC
Расшифровка серии: W88 — базовый тип реле, UKDX — конфигурация SPST-NO-DM
Цифровой суффикс указывает на вольтаж катушки (уточняйте по каталогу Magnecraft/Schneider)
Возможна замена на закрытые аналоги (Enclosed) при совпадении параметров катушки и токовой нагрузки
FAQ

Что означает конфигурация SPST-NO-DM?

Это однополюсное нормально разомкнутое реле с двойным разрывом цепи, что повышает ресурс контактов при коммутации DC-нагрузок.


Требуется ли специальный разъем для этого реле?

Нет, реле монтируется на шпильку к панели, а провода присоединяются методом пайки непосредственно к терминалам.


Можно ли проверить работу реле вручную?

Нет, модель W88UKDX-3 не оснащена кнопкой ручного тестирования (Push-to-test) или светодиодной индикацией.


Schneider W88UKDX-3

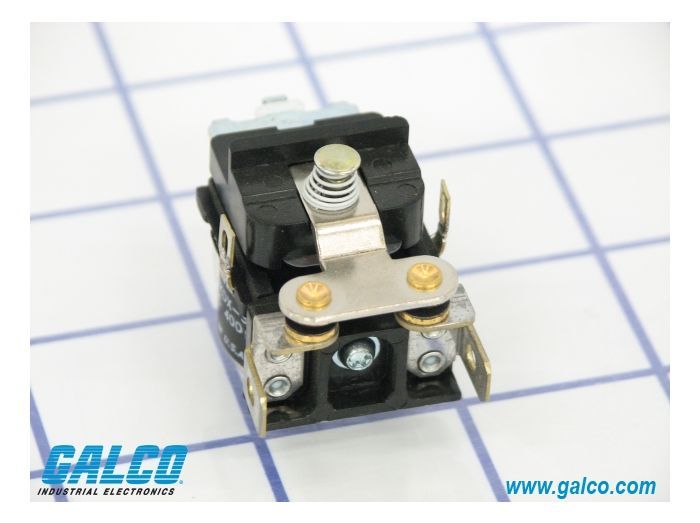

Schneider W88UKDX-3 — электромеханическое реле серии W88 с открытой рамой (Open Frame), предназначенное для коммутации силовых цепей DC. Оснащено контактами SPST-NO-DM (однополюсное, нормально разомкнутое, с двойным разрывом) для эффективного гашения дуги и надежной работы в системах автоматизации с управлением 24 VDC.
