Schneider W88UKDX-4

Артикул: W88UKDX-4
Изготовитель: Schneider
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W88UKDX-4

Раздел
Реле
Подраздел
Schneider
Вес
  • Проверка совместимости по напряжению управления: строго постоянный ток (DC) 110-125 В
  • Соответствие пусковых и номинальных токов нагрузки пределу в 30 А
  • Наличие ответных разъемов типа Quick Connect для подключения проводки
  • Интеграция: Подходит для систем управления электропитанием, где требуется прямой монтаж на корпус оборудования
  • Ограничение: Не предназначено для эксплуатации в зонах с требованиями по взрывозащите (Hazardous Location: No)
  • Ограничение: Отсутствие встроенного защитного диода требует его внешней установки при необходимости гашения обратных токов
  • Сертификация: UR (UL Recognized)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конфигурация контактов: SPST (один замыкающий контакт)
Номинальный ток коммутации: 30 А
Напряжение катушки управления: 110 VDC (номинальное до 125 VDC)
Способ монтажа: Chassis Mount (на шасси/панель)
Тип подключения: Quick Connect (ножевые клеммы для быстрого монтажа)
Материал контактов: Серебро с золотым покрытием (Silver, Gold)
Корпус: Закрытый, пластиковый (Enclosure: Plastic)
Отсутствие ручного дублирования: Без кнопки Push-to-Test и световой индикации
Применение
Серия Schneider W88: включает мощные реле с различными комбинациями контактов
Суффикс DX-4: кодировка конфигурации контактов и характеристик катушки (110/125 VDC)
При замене учитывать габариты корпуса и межосевое расстояние креплений на шасси
Аналоги могут присутствовать в линейках Magnecraft (бренд Schneider Electric), серия 88/388
FAQ

Можно ли проверить работу реле вручную без подачи напряжения?

Нет, модель W88UKDX-4 не оснащена механической кнопкой Push-to-Test.


Нужна ли монтажная колодка (розетка) для этого реле?

Нет, данное исполнение предназначено для крепления непосредственно на плоскость (шасси) с помощью винтов.


Допускается ли использование в цепях 110 В переменного тока (AC)?

Нет, катушка управления рассчитана исключительно на постоянный ток (DC).


Schneider W88UKDX-4

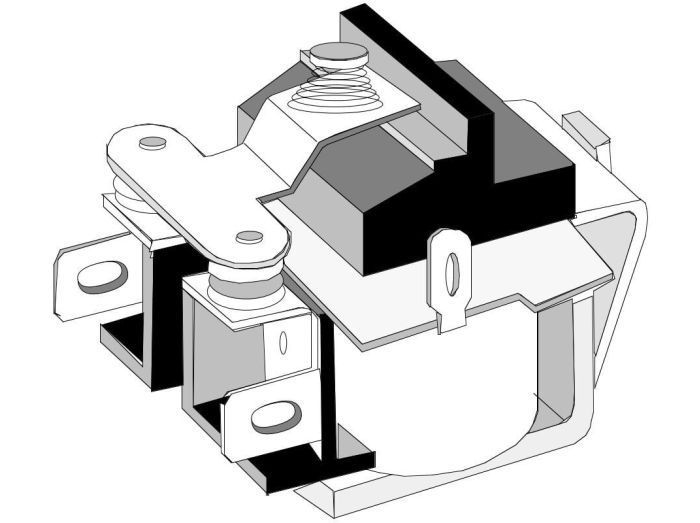

Schneider W88UKDX-4 — электромеханическое силовое реле общего назначения серии W88 для коммутации нагрузок до 30 А. Предназначено для установки на монтажную панель (шасси) и управления цепями в системах промышленной автоматизации с напряжением управления 110–125 В DC.
