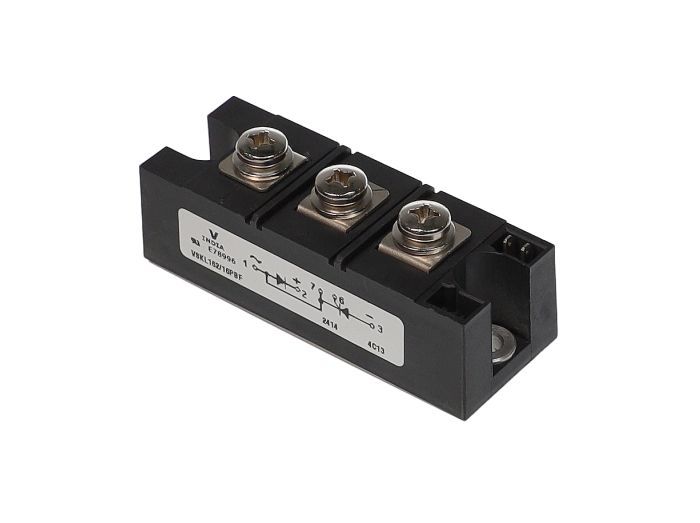

Vishay VS-VSKL162/16PBF

Артикул: VS-VSKL162/16PBF

Изготовитель: VISHAY

Новый продукт Запросить стоимость и остатки 139 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKL162/16PBF

Раздел

Подраздел

Vishay

Вес

Выбор по напряжению: убедитесь, что запас по напряжению (1600В) соответствует пиковым выбросам в сети.
Тепловой расчет: обязателен монтаж на радиатор с использованием термопасты для отвода тепла при токах до 160А.
Механический монтаж: винтовое крепление к шинам и основанию, критична сила затяжки контактов.
Тип нагрузки: подходит для управления двигателями, гальваническими установками и мощными блоками питания.
Сертификация: RoHS.
Ограничение: не допускается эксплуатация без внешнего контура защиты от перенапряжений и превышения температуры перехода.
Ограничение: требуется корректная фазировка цепей управления затвором (Gate) SCR-секции.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип модуля: Diode-SCR (Диод-Тиристор)

Максимальное повторяющееся импульсное напряжение (V_RRM): 1600 В

Средний ток в открытом состоянии (I_T(AV)): 160 А

Исполнение корпуса: PMOD (промышленный стандарт)

Соответствие экологическим стандартам: RoHS Compliant

Масса нетто: 0.195 кг (0.43 lbs)

Применение

Кодировка серии: VSKL — специфицирует внутреннюю схему соединения (SCR и диод последовательно).

Варианты по напряжению: суффикс /16 обозначает 1600В; существуют версии на меньшее напряжение (например, /04, /08, /12).

Суффикс PBF: указывает на бессвинцовое исполнение (Lead-Free).

Совместимость: возможна замена аналогами серий SKKH (Semikron) или TD/TT (Infineon) при совпадении габаритов и схемотехники.

Важность префикса: серия VS- является стандартной для силовых полупроводников Vishay.

FAQ

Какова конфигурация элементов внутри модуля VS-VSKL162?

Серия VSKL представляет собой комбинацию одного тиристора (SCR) и одного диода, соединенных по определенной схеме в одном модуле.

Допускается ли работа при напряжении 480В AC?

Да, номинал 1600В обеспечивает достаточный запас прочности для работы в сетях 480В и 600В с учетом переходных процессов.

Требуется ли изоляция корпуса от радиатора?

Большинство модулей PMOD имеют изолированное основание, однако перед монтажом необходимо проверить электрическую прочность изоляции по даташиту.

Vishay VS-VSKL162/16PBF

Vishay VS-VSKL162/16PBF — это силовой полупроводниковый модуль (PMOD) гибридного типа (Диод-Тиристор), предназначенный для промышленного применения в цепях выпрямления и управления мощностью. Устройство рассчитано на работу в сетях с высоким напряжением до 1600В и токами до 160А, обеспечивая компактную интеграцию компонентов в одном корпусе.
