Vishay VS-VSKT56/12

Артикул: VS-VSKT56/12
Изготовитель: VISHAY
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VS-VSKT56/12

Раздел
Подраздел
Vishay
Вес
  • Проверка рабочего напряжения: убедитесь, что пиковое напряжение в цепи не превышает 1200В с учетом запаса прочности
  • Теплоотвод: обязателен монтаж на радиатор через теплопроводящую пасту
  • Крепление: стандартное винтовое соединение для силовых шин и основания
  • Управление: требует совместимого драйвера для подачи импульсов на затворы (Gate)
  • Сертификаты: RoHS
  • Ограничения по напряжению: не превышать 1200В (Vrrrm) во избежание пробоя
  • Ограничения по среде: IP-рейтинг требует установки в защищенный шкаф (недопустима высокая влажность и токопроводящая пыль без защиты)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда VISHAY на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное повторяющееся импульсное обратное напряжение: 1200 В
Средний ток в открытом состоянии (It av): 60 А
Конфигурация: Dual-SCR (тиристор-тиристор, последовательная схема)
Тип корпуса: PMOD (промышленный силовой модуль)
Соответствие экологическим нормам: RoHS
Вес брутто: 1.5 lbs (0.68 кг)
Применение
Суффикс /12: указывает на класс напряжения 1200В; существуют версии /04 (400В), /08 (800В), /16 (1600В)
Серия VS-VSKT: конфигурация 'тиристор-тиристор'. Не путать с VS-VSKH (тиристор-диод)
Расшифровка кода: 56 — номинальный ток, 12 — напряжение/100
Аналоги: возможна замена на модули в корпусе ADD-A-PAK от Semikron (серия SKKT) или IXYS при соблюдении габаритов и параметров затвора
FAQ

Можно ли заменить VS-VSKT на VS-VSKH?

Нет, серия VSKT содержит два тиристора, а VSKH — тиристор и диод. Это разные схемы управления.


Как интерпретировать маркировку '12' в названии?

Это код рабочего напряжения: число умножается на 100, что соответствует 1200 вольтам.


Нужна ли изоляция под основание модуля?

Большинство модулей PMOD имеют изолированное основание, но необходимо уточнить диэлектрическую прочность в конкретном datasheet перед монтажом на общий радиатор.


Vishay VS-VSKT56/12

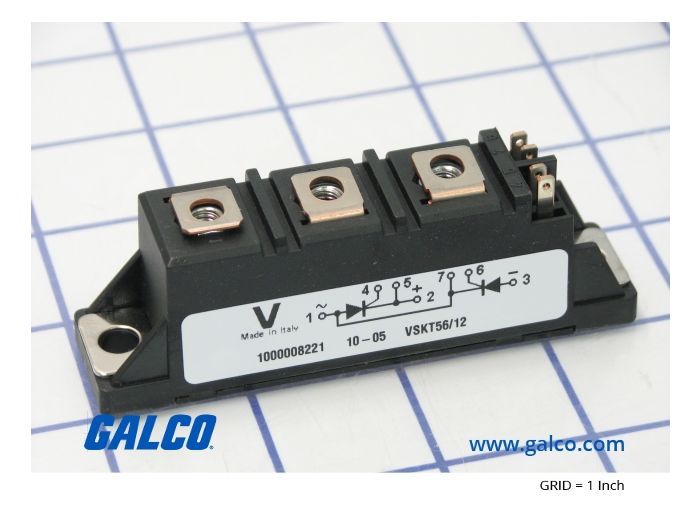

Тиристорный силовой модуль (PMOD) Vishay VS-VSKT56/12 представляет собой сборку из двух последовательно соединенных тиристоров (Dual-SCR). Устройство предназначено для промышленного применения в схемах управления фазой, мягкого пуска двигателей, регулировки нагрева и статических переключателей, обеспечивая надежную коммутацию при напряжении до 1200В.
VISHAY
Компания занимается изготовлением различных электронных компонентов, в том числе транзисторов и конденсаторов.
