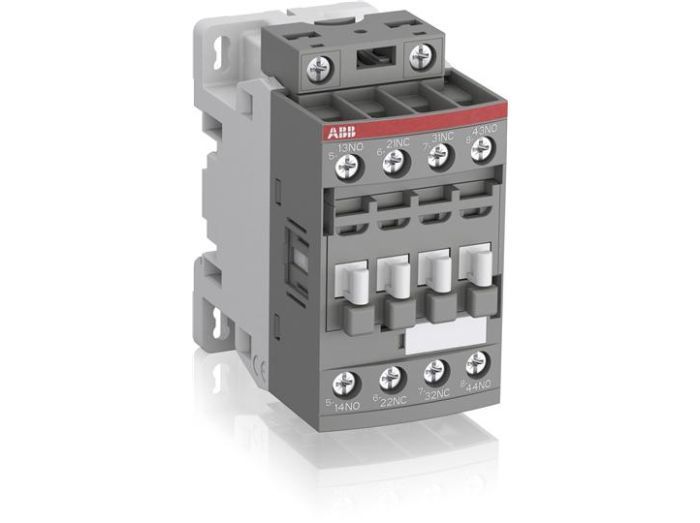

ABB NF22E-14

Артикул: NF22E-14

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 138 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NF22E-14

Раздел

Реле управления

Подраздел

ABB

Вес

Напряжение изоляции (Ui): до 690 В (согласно IEC 60947-5-1).
Монтаж: стандартная DIN-рейка 35 мм или монтажная плата.
Температурный режим: эксплуатация от -40°C до +70°C.
Совместимость: полная поддержка фронтальных и боковых блоков дополнительных контактов и других аксессуаров ABB NF-серии.
Степень защиты: IP20 (защита от прикосновения пальцами).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Универсальное напряжение управления: 250-500V AC (50/60 Гц) или DC

Конфигурация контактов: 2 Н.О. (нормально открытые) + 2 Н.З. (нормально закрытые)

Встроенная защита от импульсных перенапряжений (Surge Protection)

Электронный интерфейс катушки для стабильной работы при колебаниях сети

Компактное исполнение серии NF для экономии места в шкафу

Применение

Системы релейной логики и электрической блокировки в щитах автоматизации.

Размножение и усиление сигналов от выходов контроллеров (ПЛК) для управления мощными исполнительными механизмами.

Дистанционное управление вспомогательными цепями в распределительных устройствах низкого напряжения.

Применение в системах HVAC, насосных станциях и конвейерных линиях для мониторинга состояния оборудования.

Преимущества

Экономическая эффективность: одна модель заменяет несколько типов реле с разными катушками, сокращая складские позиции (SKU).

Повышенная надежность: электронное управление катушкой минимизирует риск «дребезга» контактов при нестабильном напряжении.

Электромагнитная совместимость: встроенная защита предотвращает возникновение помех при отключении катушки, защищая соседние компоненты ПЛК.

Глобальная совместимость: оборудование подходит для использования в сетях с частотой 50 и 60 Гц, а также в системах постоянного тока без перенастройки.

Сниженное энергопотребление: оптимизированная электроника катушки уменьшает тепловыделение внутри электрощита.

FAQ

Нужно ли устанавливать внешний варистор для защиты этого реле от скачков напряжения?

Нет, реле ABB NF22E-14 оснащено встроенной защитой от импульсных перенапряжений. Использование внешних супрессоров не требуется, что упрощает монтаж и снижает затраты.

Каков ресурс работы контактов при номинальной нагрузке?

Реле серии NF рассчитаны на высокую механическую износостойкость (до 20 млн циклов) и электрическую прочность, соответствующую промышленным стандартам AC-15 и DC-13, что обеспечивает годы эксплуатации без обслуживания.

Можно ли использовать данное реле для прямого пуска трехфазных двигателей?

Нет, серия NF предназначена исключительно для цепей управления (вспомогательных цепей). Для прямого управления силовыми двигателями следует использовать контакторы серии AF с соответствующей мощностью силовых контактов.

ABB NF22E-14

ABB NF22E-14 — это промышленное вспомогательное реле (контакторное реле), разработанное для высоконадежной коммутации цепей управления и сигнализации. Инженерная особенность модели заключается в использовании электронной катушки, которая позволяет одному устройству работать в широчайшем диапазоне напряжений от 250 до 500 вольт как переменного, так и постоянного тока. Маркировка NF22E указывает на тип серии (NF), наличие 2-х замыкающих и 2-х размыкающих контактов (22), а суффикс 14 определяет диапазон питающего напряжения. В отличие от стандартных электромеханических реле, данная модель не требует установки дополнительных ограничителей перенапряжения (варисторов или RC-цепей), так как защита уже интегрирована в конструкцию, что снижает риск повреждения чувствительной электроники в системе.
