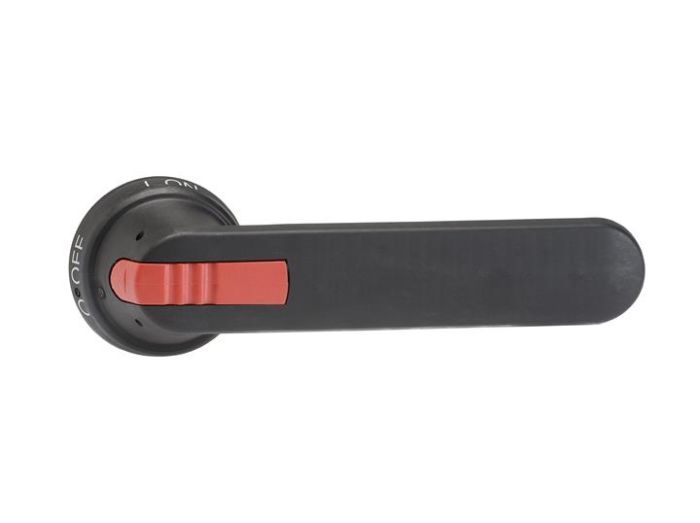

ABB OHB175J10

Артикул: OHB175J10

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 561 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики OHB175J10

Раздел

Обработка операторов

Подраздел

ABB

Вес

Длина рукоятки: 175 мм (оптимально для выключателей на токи 400А - 800А).
Тип монтажа: На дверь шкафа с соосным соединением через вал.
Совместимость: Подходит для валов сечением 12x12 мм.
Цветовая индикация: Черный корпус (не для аварийного отключения, для которого требуется красно-желтое исполнение).
Температурный диапазон: От -40°C до +70°C без потери механической прочности.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Степень защиты IP65 и соответствие стандартам UL Type 3R, 12 для эксплуатации в тяжелых промышленных условиях.

Увеличенная длина рукоятки 175 мм обеспечивает оптимальный рычаг для управления мощными выключателями.

Эргономичный дизайн типа «пистолет» (Pistol Handle) для надежного хвата в защитных перчатках.

Интегрированная система блокировки, предотвращающая несанкционированный доступ и поражение током.

Четкая индикация положений ON/OFF для быстрого визуального контроля состояния цепи.

Применение

Главные распределительные щиты (ГРЩ) на объектах гражданского и промышленного строительства.

Шкафы управления асинхронными двигателями большой мощности в насосных станциях и конвейерных линиях.

Наружные электроустановки, подверженные воздействию осадков и пыли (стандарт IP65).

Системы бесперебойного электроснабжения и переключатели ввода резерва (АВР).

Преимущества

Безопасность оператора: Конструкция рукоятки полностью исключает контакт с токоведущими частями при переключении.

Устойчивость к агрессивным средам: Материал корпуса не подвержен коррозии и устойчив к воздействию масел и УФ-излучения (UL Type 3R/12).

Система Interlock: Механизм блокировки дверцы шкафа предотвращает его открытие при включенном выключателе, что минимизирует риски возникновения дуги.

Адаптивность: Совместимость с различными типами валов и выключателей ABB серий OT и OS через соответствующие переходники.

FAQ

Требуется ли специальный инструмент для установки рукоятки на вал?

Для монтажа достаточно стандартного набора инструментов электрика. Фиксация на валу обеспечивается стопорным винтом, а крепление к двери — винтами с потайной головкой, входящими в комплект.

Каков расчетный ресурс циклов переключения у данной модели?

Рукоятка рассчитана на весь срок службы совместимого выключателя ABB (до 20 000 циклов механического оперирования) при условии соблюдения соосности вала и рукоятки при монтаже.

Входит ли в комплект поставки приводной вал?

Нет, вал (серия OXP) заказывается отдельно. Длина вала подбирается индивидуально, исходя из глубины шкафа и расстояния от механизма выключателя до лицевой панели.

ABB OHB175J10

Рукоятка управления ABB OHB175J10 представляет собой высоконадежный интерфейс оператора для работы с разъединителями и автоматическими выключателями. Как инженерное решение, данная модель критически важна для систем, где требуется передача значительного крутящего момента на исполнительный механизм. Маркировка 'J10' указывает на исполнение с возможностью установки навесных замков в положении 'OFF', что является обязательным требованием стандартов LOTO (Lockout/Tagout). В отличие от стандартных поворотных кнопок, 175-миллиметровая рукоятка снижает физическую нагрузку на оператора при коммутации сильноточных нагрузок, обеспечивая плавность и точность хода.
