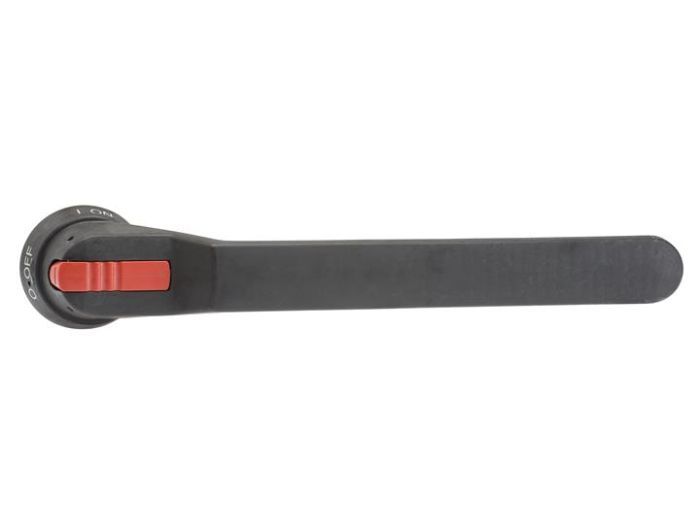

ABB OHB330L12

Артикул: OHB330L12
Изготовитель: ABB
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики OHB330L12

Раздел
Обработка операторов
Подраздел
ABB
Вес
  • Тип устройства: Выносная поворотная рукоятка (Pistol handle)
  • Совместимое оборудование: Рубильники ABB серий OT/OS (типоразмеры с валом 12 мм)
  • Степень защиты: IP65 / NEMA 1, 3R, 4, 4X, 12
  • Размер вала: Квадрат 12х12 мм
  • Длина рукоятки: 330 мм
  • Цвет: Черный (RAL 9005)
  • Температурный диапазон: от -40°C до +70°C
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Степень защиты IP65 и NEMA 4, 4X для эксплуатации в экстремальных промышленных условиях
Увеличенная длина рычага (330 мм) для комфортного управления мощными силовыми аппаратами
Совместимость с приводными валами квадратного сечения 12х12 мм
Система блокировки (LOTO): возможность установки до 3 навесных замков в положении OFF
Эргономичный дизайн Pistol Grip, обеспечивающий надежный хват даже в защитных перчатках
Применение
Главные распределительные щиты (ГРЩ) и вводные панели на производственных предприятиях.
Локальные посты управления мощными электродвигателями и насосными агрегатами.
Системы автоматизации в химической, нефтегазовой и пищевой промышленности.
Шкафы управления наружной установки (уличное освещение, инфраструктурные объекты).
Преимущества
Промышленная безопасность: Диэлектрическая конструкция рукоятки полностью исключает риск поражения электрическим током при возникновении пробоя на корпус вала.
Химическая и климатическая стойкость: Соответствие стандарту NEMA 4X гарантирует защиту от агрессивных сред, солевого тумана и прямой струи воды под давлением.
Визуальный контроль и индикация: Четкая маркировка положений I-O (включено/выключено) сохраняет читаемость в течение всего срока службы, исключая ошибки оператора.
Механическая надежность: Высокопрочный армированный пластик устойчив к ударным нагрузкам и УФ-излучению, что предотвращает охрупчивание материала.
FAQ

Можно ли установить рукоятку OHB330L12 на выключатели других производителей?

Рукоятка разработана под стандарт вала ABB 12x12 мм. Использование со сторонним оборудованием возможно только при полном совпадении сечения вала и глубины его посадки, однако производитель гарантирует корректную работу только с сериями OT и OS.


Как обеспечивается защита IP65 при монтаже на дверь шкафа?

В комплект поставки входит специальное уплотнительное кольцо и система внутреннего крепления, которые при правильной затяжке обеспечивают герметичность стыка между рукояткой и поверхностью двери.


Входит ли приводной вал в комплект поставки данной рукоятки?

Нет, приводной вал необходимой длины (например, серии OXP12x...) заказывается отдельно, исходя из глубины вашего шкафа и расстояния до механизма выключателя.


ABB OHB330L12
ABB OHB330L12 — это выносная поворотная рукоятка пистолетного типа, предназначенная для управления выключателями-разъединителями и автоматическими выключателями серий OT и OS. Данная модель является критически важным компонентом интерфейса «оператор-машина», обеспечивая безопасную коммутацию токов без открытия двери шкафа. Длина 330 мм создает необходимое плечо для снижения физического усилия при оперировании механизмами с высоким сопротивлением пружин. Маркировка изделия указывает на серию (OHB — черный цвет), габаритную длину (330 мм) и размер посадочного отверстия (L12 — 12 мм). В отличие от стандартных селекторных ручек, модель OHB330L12 разработана специально для тяжелых условий эксплуатации, где требуется повышенная износостойкость и защита от коррозии.
