ABB OS100GJ22F

Артикул: OS100GJ22F

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики OS100GJ22F

Раздел

Открыть

Подраздел

ABB

Вес

Тип предохранителя: Класс J (обязателен для соблюдения заявленных характеристик защиты).
Категория применения: AC-22A / AC-23A (коммутация смешанных и высокоиндуктивных нагрузок).
Исполнение: Открытое (IP00), монтаж на панель внутри оболочки.
Температурный режим: Эксплуатация при температуре от -40°C до +60°C (с учетом коэффициентов снижения мощности).
Управление: Требуется подбор вала и рукоятки в зависимости от глубины шкафа и требуемой степени защиты IP.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальный ток 100А при 4-полюсном (4P) исполнении для полной изоляции фаз и нейтрали.

Совместимость с предохранителями класса J для обеспечения высокого уровня SCCR.

Конструкция с выносной рукояткой (thru-door) для безопасного управления без открытия шкафа.

Компактный типоразмер серии OS, оптимизированный для экономии места на монтажной панели.

Соответствие экологическому стандарту RoHS.

Применение

Вводные устройства в главных распределительных щитах (ГРЩ) промышленных предприятий.

Индивидуальная защита и изоляция мощных электродвигателей в цепях AC-23.

Системы управления насосными станциями и вентиляционными установками большой мощности.

Защита цепей питания в центрах обработки данных (ЦОД) и на объектах критической инфраструктуры.

Преимущества

Максимальная безопасность: Использование предохранителей класса J позволяет достичь высокой отключающей способности, защищая оборудование от разрушительных токов КЗ.

Механическая долговечность: Конструкция контактов минимизирует износ при коммутации индуктивных нагрузок и электродвигателей.

Гибкость монтажа: Возможность установки дополнительных сигнальных контактов для интеграции в системы диспетчеризации.

Оптимизация электрощита: Четырехполюсное исполнение в едином корпусе позволяет отказаться от дополнительных клеммных блоков для разрыва нейтрали.

FAQ

Можно ли использовать в данном разъединителе предохранители другого класса, например gG/gL?

Нет, модель OS100GJ22F специально сконструирована под держатели предохранителей класса J. Использование других типов невозможно из-за различий в габаритах и характеристиках срабатывания.

Какое обслуживание требуется механизму разъединителя в процессе эксплуатации?

Разъединитель практически не требует обслуживания. Рекомендуется ежегодная проверка момента затяжки клеммных соединений и визуальный осмотр на отсутствие следов перегрева при регламентных работах в щите.

Входит ли в комплект поставки рукоятка и переходной вал?

Стандартная комплектация включает в себя только силовой блок разъединителя. Рукоятка управления и вал подбираются отдельно исходя из требуемой длины и условий окружающей среды (IP65/IP66).

ABB OS100GJ22F

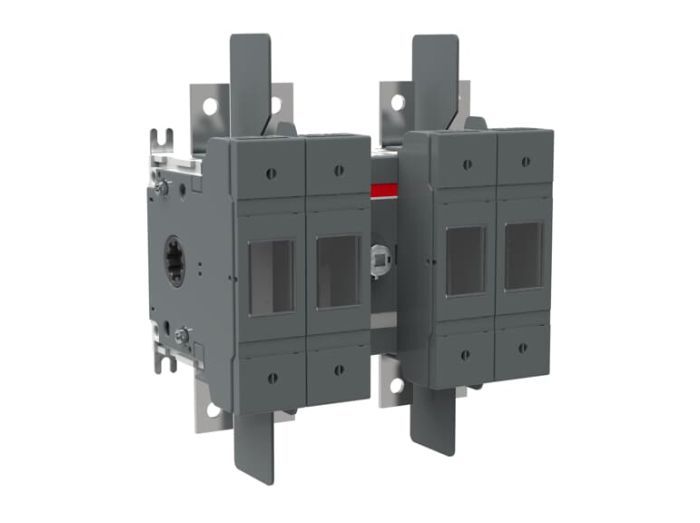

ABB OS100GJ22F — это высокоэффективный четырехполюсный разъединитель с функцией защиты, разработанный для тяжелых условий эксплуатации. В отличие от стандартных выключателей нагрузки, данная модель серии OS обеспечивает видимый разрыв цепи и интеграцию предохранителей класса J, что критически важно для защиты чувствительной автоматики от токов короткого замыкания. Маркировка '22F' указывает на конфигурацию силовых полюсов, обеспечивающую симметричное распределение нагрузки. Инженеры выбирают эту модель за её исключительную надежность: механизм срабатывания работает независимо от оператора (quick-make / quick-break), что исключает риск возникновения дуги при медленном переключении. Это идеальное решение для систем, где требуется сочетание функций управления и прецизионной защиты в одном компактном корпусе.
