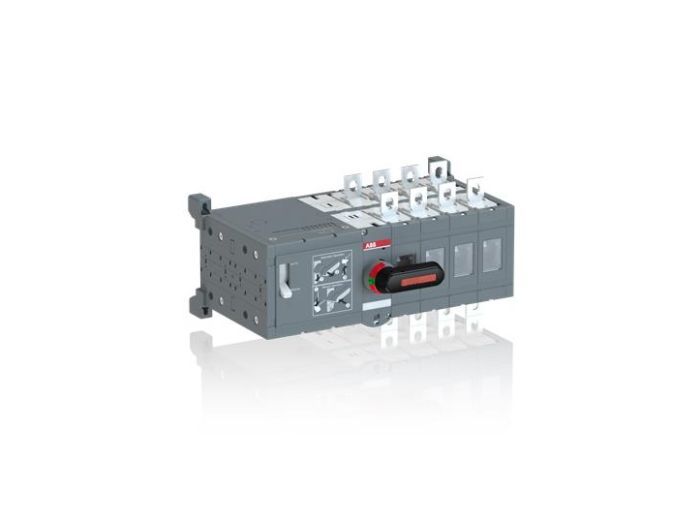

ABB OTM250E4CM230C

Артикул: OTM250E4CM230C
Изготовитель: ABB
Thumbnail 0
ABB OTM250E4CM230C 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики OTM250E4CM230C

Раздел
Открыть
Подраздел
ABB
Вес
  • Номинальный рабочий ток (Ie): 250 А при категории применения AC-21A / AC-22A / AC-23A.
  • Напряжение цепи управления: 220-240 В AC (50/60 Гц).
  • Количество полюсов: 4 (включая нейтральный полюс).
  • Тип подключения: Болтовое соединение под шину или кабельный наконечник (ширина шины до 25 мм).
  • Условия эксплуатации: Рабочая температура от -25°C до +55°C; степень защиты IP20 (со стороны клемм при использовании аксессуаров).
  • Интерфейс: Клеммы для подключения сигналов управления и доп. контактов состояния.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Дистанционное управление: встроенный моторный привод для автоматизированного переключения под нагрузкой.
Высокая надежность: механическая блокировка предотвращает одновременное включение двух источников питания.
Компактное исполнение: 4-полюсная конструкция с интегрированным приводом экономит место в щите.
Стандартное напряжение управления: работа привода от сети 230 В AC упрощает интеграцию в системы автоматики.
Безопасная эксплуатация: возможность ручного управления в аварийных ситуациях и четкая индикация положения контактов.
Применение
Автоматический ввод резерва (АВР) на промышленных предприятиях и объектах критической инфраструктуры.
Переключение между основной сетью и дизель-генераторной установкой (ДГУ) или ИБП.
Дистанционное секционирование нагрузок в распределительных щитах зданий.
Системы управления электроснабжением в ЦОД и медицинских учреждениях.
Интеграция в системы диспетчеризации (SCADA) для удаленного управления потоками мощности.
Преимущества
Эффективность в системах АВР: Минимальное время переключения между основным и резервным вводами (сеть/генератор).
Энергонезависимость позиций: Мотор потребляет энергию только в момент переключения, в статичном состоянии питание привода не требуется.
Механическая износостойкость: Контактная группа рассчитана на тяжелые режимы работы с сохранением низкого переходного сопротивления.
Универсальность монтажа: Возможность установки как в вертикальном, так и в горизонтальном положении без ухудшения характеристик.
Безопасность обслуживания: Наличие функции блокировки навесным замком в положении '0' для проведения регламентных работ.
FAQ

Можно ли управлять рубильником OTM250 вручную при отсутствии напряжения в цепи управления?

Да, устройство комплектуется специальной рукояткой для ручного управления. При вставке рукоятки моторный привод автоматически блокируется в целях безопасности, позволяя оператору безопасно переключить нагрузку.


Каков ресурс работы контактной системы и моторного привода?

Механический ресурс составляет не менее 8 000 циклов переключения. Электрический ресурс зависит от категории нагрузки, но в среднем составляет 1 000 циклов для AC-23A, что при нормальной эксплуатации в системах АВР соответствует десятилетиям службы.


Требуются ли дополнительные аксессуары для сборки полноценного узла АВР?

Для работы в режиме автоматического переключения по заданным параметрам сети (напряжение, частота) необходим внешний контроллер АВР (например, ABB TruONE или аналоги). Также рекомендуется использовать клеммные крышки и соединительные шины для упрощения монтажа.


ABB OTM250E4CM230C
ABB OTM250E4CM230C представляет собой четырехполюсный реверсивный рубильник с моторным приводом, предназначенный для дистанционного переключения между двумя источниками питания. Данная модель является ключевым компонентом систем автоматического ввода резерва (АВР). Маркировка расшифровывается как: OTM — серия моторных переключателей, 250 — номинальный ток 250А, E4 — 4-полюсное исполнение по стандартам IEC, M230C — привод на 230 В переменного тока. В отличие от контакторных сборок, OTM250 обеспечивает физический разрыв цепи и имеет фиксированные положения, что исключает риск «залипания» при падении напряжения и гарантирует высокую термическую стойкость. Инженерный выбор этой модели обоснован ее способностью коммутировать токи категории AC-23A, что позволяет использовать устройство для управления индуктивными нагрузками и мощными электродвигателями.
