ABB OXP6X90

Артикул: OXP6X90
Изготовитель: ABB

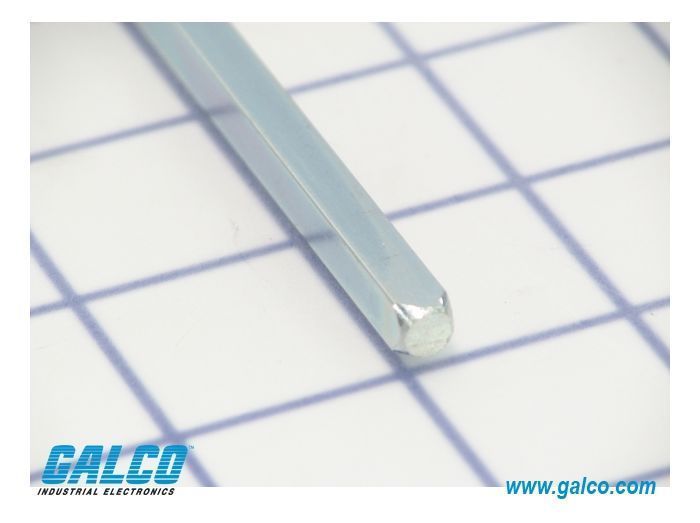

Thumbnail 0

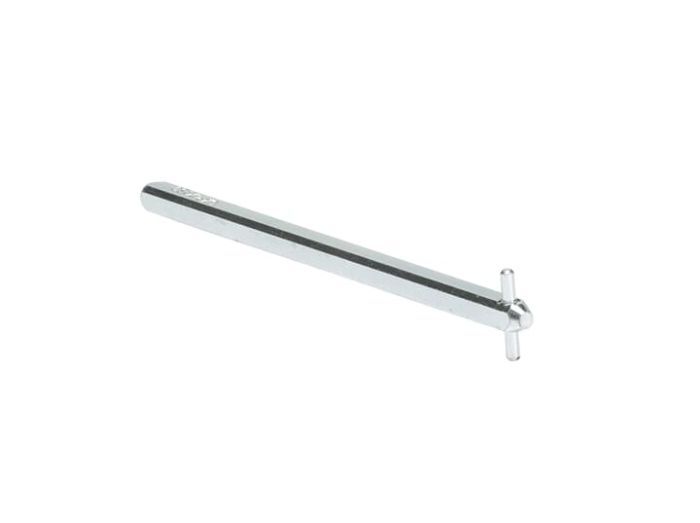

Thumbnail 1
ABB OXP6X90 0
ABB OXP6X90 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики OXP6X90

Раздел
Принадлежности для разъединителей
Подраздел
ABB
Вес
  • Совместимые устройства: Выключатели нагрузки и разъединители серий OT, OS, OTM (до 125А).
  • Сечение вала: 6 x 6 мм (квадрат).
  • Длина: 90 мм (регулировка глубины установки зависит от модели рукоятки).
  • Материал исполнения: Оцинкованная сталь с антикоррозийным покрытием.
  • Требования к монтажу: Обеспечение соосности между осью аппарата и отверстием в двери для предотвращения излома.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Полная совместимость с сериями выключателей нагрузки ABB OT16...125 и OS20...125
Длина вала 90 мм (3.54 дюйма) для оптимальной глубины шкафа
Квадратное сечение профиля 6х6 мм для точной передачи крутящего момента
Износостойкий материал с защитой от коррозии
Прямая установка в механизм без использования переходников
Применение
Применяется в ГРЩ и ВРУ при монтаже рубильников в глубине электрощитового оборудования.
Используется в станциях управления насосами и вентиляцией для выноса управления на лицевую панель.
Установка в системы автоматического ввода резерва (АВР) на базе компонентов ABB.
Организация сервисного разъединения в шкафах управления промышленным оборудованием.
Преимущества
Механическая надежность: Стальной профиль обладает высокой торсионной жесткостью, исключая люфт при оперировании мощными контактными группами.
Точность позиционирования: Выверенная геометрия вала гарантирует четкую индикацию положений 'ВКЛ' и 'ВЫКЛ' на дверной рукоятке.
Устойчивость к нагрузкам: Рассчитан на интенсивные циклы включения/выключения в промышленных условиях эксплуатации.
Простота интеграции: Позволяет использовать стандартные рукоятки серий OHB и OHY с осевым отверстием 6 мм.
FAQ

Можно ли обрезать вал OXP6X90, если он оказался слишком длинным?

Да, стальной вал допускает подрезку под фактическую глубину шкафа. После резки необходимо тщательно обработать края напильником для снятия заусенцев и фаски, чтобы не повредить механизм рукоятки.


Как часто нужно проверять состояние вала в процессе эксплуатации?

Сам вал не требует обслуживания. Однако в рамках ежегодного ТО электрощита рекомендуется проверять надежность затяжки фиксирующих винтов в рукоятке и в самом разъединителе.


Поставляется ли вал в комплекте с рубильником или его нужно покупать отдельно?

Вал OXP6X90 является отдельным аксессуаром. Это позволяет инженеру гибко подбирать глубину шкафа, выбирая вал нужной длины независимо от модели самого выключателя.


ABB OXP6X90
Удлинительный вал ABB OXP6X90 — это специализированный аксессуар, предназначенный для механического сопряжения выключателя нагрузки, установленного на монтажной панели, с рукояткой управления на двери шкафа. Как экспертное решение, данный вал обеспечивает безопасное дистанционное оперирование разъединителем без открытия корпуса. Маркировка расшифровывается следующим образом: OXP — серия удлинительных валов, 6 — размер сечения (6x6 мм), X90 — номинальная длина в миллиметрах. Использование оригинального вала ABB критически важно для соблюдения соосности и предотвращения заклинивания механизма при экстренном отключении питания.
