ABB OZXA-25

Артикул: OZXA-25

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 163 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики OZXA-25

Раздел

Принадлежности для разъединителей

Подраздел

ABB

Вес

Совместимость: Выключатели-разъединители ABB серии OT160...250 и аналогичные по габариту.
Количество полюсов: 3 (в комплекте 6 зажимов для двустороннего подключения).
Материал проводника: Алюминий (Al) / Медь (Cu).
Номинальный ток: 200 Ампер (максимально допустимый для данного типоразмера наконечников).
Тип монтажа: Болтовое крепление к шинам аппарата с регламентированным моментом затяжки.
Ограничения: Использовать строго в рамках температурного диапазона, указанного для основного аппарата; соблюдать сечение кабеля, предусмотренное конструкцией зажима.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

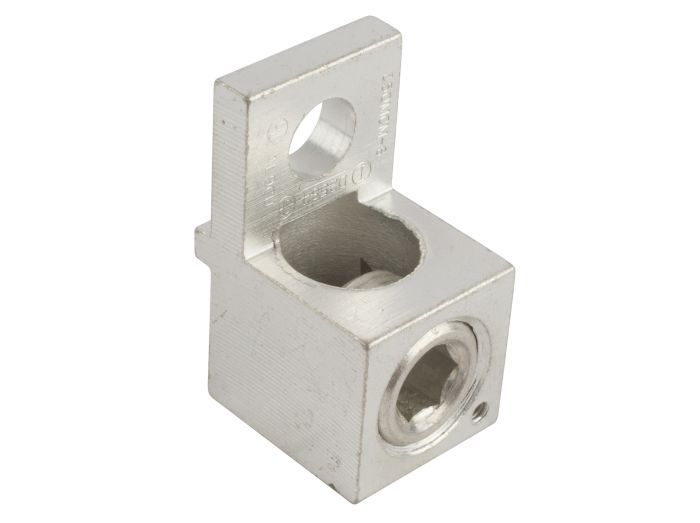

Комплект из 6 кабельных наконечников (Lugs) для полной обвязки 3-полюсного разъединителя

Номинальный ток до 200А, обеспечивающий стабильную работу в высоконагруженных цепях

Совместимость с медными (Cu) и алюминиевыми (Al) проводниками благодаря специальному лужению

Оптимизированная геометрия для монтажа в ограниченном пространстве электротехнических шкафов

Высокая механическая прочность зажимов для обеспечения надежного электрического контакта

Применение

Сборка главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) промышленных предприятий.

Подключение силовых агрегатов в системах управления двигателями (MCC) мощностью до 110-132 кВт.

Интеграция выключателей-разъединителей ABB серий OT и OS в системы резервного питания (АВР).

Применение в фотоэлектрических системах (инверторные узлы) и зарядных станциях для электромобилей, где требуются надежные разъемные соединения.

Преимущества

Универсальность проводников: Специальное покрытие зажимов позволяет подключать как жесткие алюминиевые жилы, так и гибкие медные проводники без риска электрохимической коррозии.

Термическая стабильность: Материал наконечников рассчитан на температурные расширения, возникающие при циклической нагрузке 200А, что сохраняет момент затяжки в течение всего срока эксплуатации.

Виброустойчивость: Конструкция болтового соединения Kit-системы предотвращает самопроизвольное ослабление контакта в условиях промышленной вибрации.

Экономия времени монтажа: Поставляется готовым набором из 6 единиц, что достаточно для подключения линии и нагрузки одного трехполюсного аппарата.

FAQ

Можно ли использовать OZXA-25 для подключения кабелей сечением выше 120 мм²?

Комплект OZXA-25 рассчитан на стандартные сечения для тока 200А. Перед установкой необходимо свериться с техническим паспортом конкретного разъединителя ABB (например, серии OT), так как максимальное сечение ограничено геометрией самого зажима и межфазным расстоянием.

Требуется ли использование токопроводящей смазки при монтаже алюминиевых жил?

Для обеспечения максимального срока службы и защиты от окисления при использовании алюминиевых проводников рекомендуется применять специализированную кварце-вазелиновую пасту, несмотря на защитное покрытие самих наконечников.

Входит ли крепеж (болты/шайбы) в комплект поставки OZXA-25?

Да, комплект OZXA-25 является законченным монтажным решением и включает в себя все необходимые элементы для фиксации 6 наконечников на выводах соответствующего аппарата ABB.

ABB OZXA-25

ABB OZXA-25 — это специализированный комплект кабельных терминалов, разработанный инженерами ABB для обеспечения надежного перехода от силовых кабелей к клеммам выключателей нагрузки и разъединителей. Использование оригинального комплекта OZXA-25 исключает проблему несовместимости шага клемм и гарантирует соблюдение воздушных зазоров между фазами. Маркировка OZXA-25 указывает на принадлежность к серии аксессуаров для аппаратов с номинальным током до 200-250А. В отличие от универсальных наконечников, данные зажимы обеспечивают максимально плотное прилегание к шинам аппарата, что минимизирует переходное сопротивление и предотвращает локальный перегрев, который является основной причиной выхода из строя коммутационной аппаратуры при высоких нагрузках.
