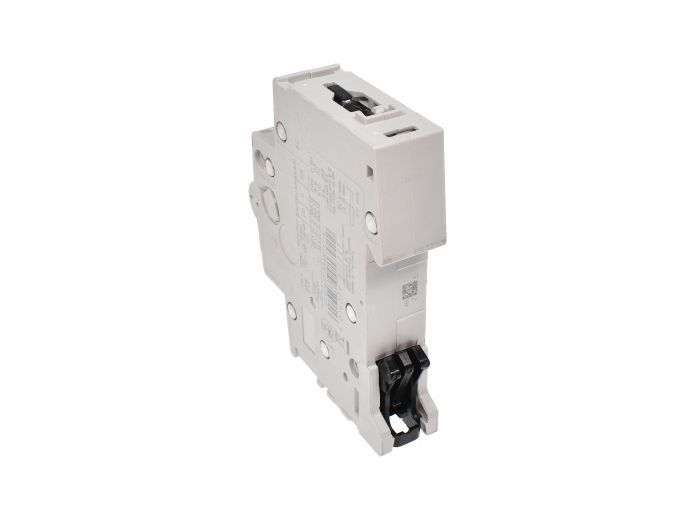

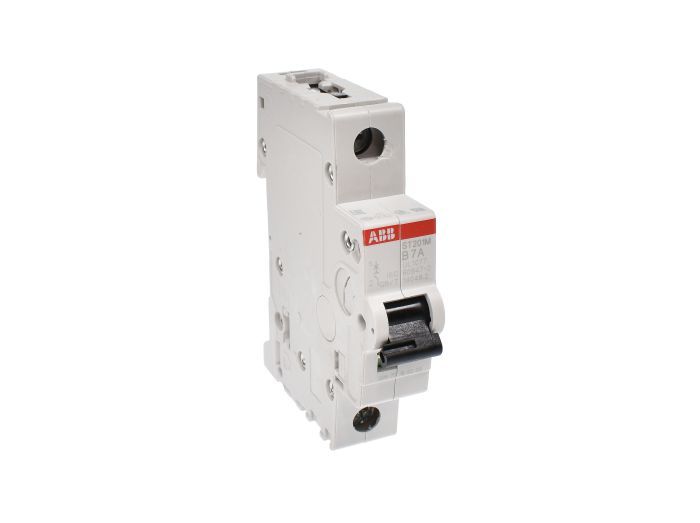

ABB ST201M-B7

Артикул: ST201M-B7

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 112 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики ST201M-B7

Раздел

Миниатюра

Подраздел

ABB

Вес

Тип нагрузки: Резистивная или слабоиндуктивная (без высоких бросков пускового тока).
Монтажные параметры: Установка на DIN-рейку 35 мм в любом положении (360°).
Подключение: Клеммы PZ2, крутящий момент 2.8 Н·м, поддержка шинных сборок и кабеля до 35 мм².
Напряжение: Номинальное рабочее напряжение 230/400 В AC (IEC) и 277 В AC (UL).
Климатическое исполнение: Эксплуатация при температуре от -25 до +55 °C, влажность до 95%.
Ограничения: Не предназначен для использования в качестве основного устройства защиты ответвления (Branch Circuit Protection) согласно UL 489.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальный ток 7А для прецизионной защиты слаботочных промышленных цепей

Характеристика срабатывания B (3-5 In) — мгновенная реакция на КЗ в сетях с малыми пусковыми токами

Высокая отключающая способность серии ST200M (до 10 кА по IEC/EN 60947-2)

Полное соответствие стандарту UL 1077 для дополнительной защиты (Supplementary Protection)

Универсальные двойные клеммы с защитой от неправильного подключения кабеля

Применение

Защита программируемых логических контроллеров (ПЛК) и модулей удаленного ввода-вывода.

Обеспечение безопасности во вторичных цепях трансформаторов управления и блоках питания 24В DC.

Защита цепей сигнализации и систем диспетчеризации зданий (BMS).

Применение в телекоммуникационном оборудовании и центрах обработки данных (ЦОД).

Интеграция в системы управления климатом (HVAC) и автоматику насосных станций.

Преимущества

Двойная сертификация (IEC/UL): Идеально подходит для оборудования, поставляемого как на европейский, так и на североамериканский рынки без необходимости перепроектирования схем защиты.

Термическая стабильность: Улучшенная конструкция теплового расцепителя минимизирует риск ложных срабатываний при плотном монтаже в шкафах с ограниченной вентиляцией.

Визуальный контроль безопасности: Встроенный индикатор положения контактов (CPI) напрямую связан с подвижным контактом, гарантируя достоверное отображение состояния цепи.

Эффективность монтажа: Совместимость со всеми аксессуарами System pro M compact®, включая вспомогательные контакты, сигнальные контакты и дистанционные расцепители.

Энергоэффективность: Низкие значения потерь мощности на полюс снижают общее тепловыделение внутри распределительного щита.

FAQ

В чем принципиальное преимущество характеристики B для тока 7А?

Характеристика B обеспечивает срабатывание при кратности тока 3-5 от номинала. Для номинала 7А это означает отключение при 21-35А. Это критично для защиты протяженных линий связи или электроники, где малый ток КЗ может не вызвать срабатывания автомата с характеристикой C, что приведет к перегреву кабеля.

Каков ресурс работы данного выключателя в промышленных условиях?

Механическая износостойкость серии ST200M составляет 20 000 циклов, а электрическая — 10 000 циклов (при In ≤ 32A). Это значительно превышает показатели бюджетных серий и гарантирует более 10 лет эксплуатации при соблюдении регламентов обслуживания.

Можно ли использовать этот автомат в цепях постоянного тока (DC)?

Да, серия ST200M допускает использование в цепях постоянного тока до 60 В DC на один полюс. При более высоких напряжениях необходимо использовать специализированные автоматы серии S200C или аналоги с дугогасительными магнитами.

ABB ST201M-B7

Автоматический выключатель ABB ST201M-B7 представляет собой высокотехнологичное решение из профессиональной линейки ST200M, разработанное специально для OEM-производителей и сборщиков щитового оборудования. В отличие от стандартных бытовых серий, этот однополюсный автомат обладает повышенной электрической износостойкостью и стабильностью характеристик в широком температурном диапазоне. Расшифровка маркировки ST201M-B7 указывает на принадлежность к серии с высокой разрывной способностью (M), однополюсное исполнение (1), электромагнитный расцепитель типа B и номинал 7 Ампер.

Данная модель критически важна для защиты чувствительной электроники и цепей управления, где требуется быстрое срабатывание при минимальных превышениях тока. Выбор ST201M-B7 вместо аналогов серии S200 обусловлен строгими требованиями к сертификации (UL/CSA/VDE) и необходимостью обеспечения высокой селективности в сложных распределительных сетях.
