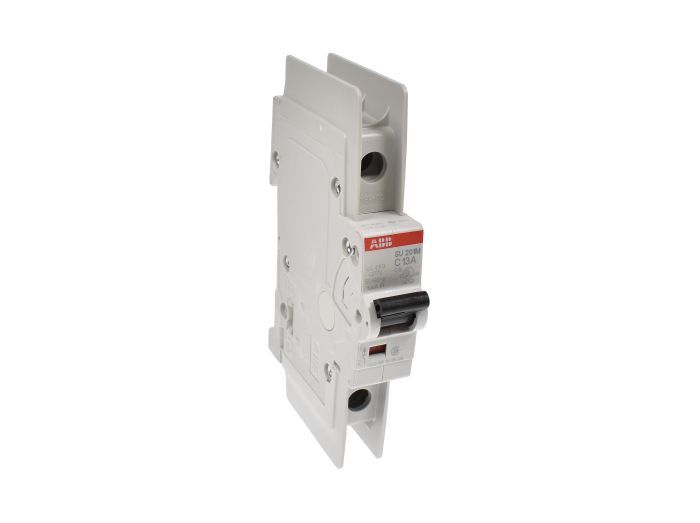

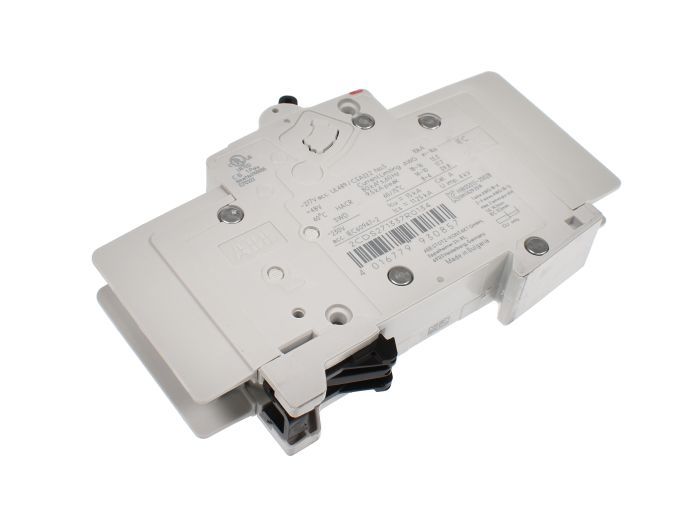

ABB SU201M-C13

Артикул: SU201M-C13

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 122 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SU201M-C13

Раздел

Миниатюра

Подраздел

ABB

Вес

Тип расцепителя: Термомагнитный, кривая C (защита от перегрузок и коротких замыканий в цепях с индуктивной нагрузкой).
Электрические параметры: Номинальное напряжение 277В AC / 48/96В DC, частота 50/60 Гц.
Монтажные характеристики: Установка на DIN-рейку 35 мм, произвольное положение в пространстве, сечение подключаемого кабеля до 35 мм².
Условия среды: Степень защиты корпуса IP20 (IP40 при установке в шкаф), рабочая температура от -25°C до +55°C.
Совместимость: Полная интеграция с аксессуарами серии S200 (дополнительные контакты, дистанционные расцепители, шинные разводки).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Сертификация по стандарту UL 489 для защиты ответвленных цепей (Branch Circuit Protection)

Номинальный ток 13А с характеристикой срабатывания типа C (5-10 In)

Высокая отключающая способность до 10 кА при напряжении 277 В AC

Компактное исполнение (ширина 17.5 мм) для экономии места на DIN-рейке

Двойные клеммы с защитой от неправильного монтажа и индикацией положения контактов

Применение

Защита фидерных и ответвленных цепей в шкафах управления промышленным оборудованием.

Системы автоматизации зданий (HVAC), требующие сертификации компонентов по североамериканским стандартам.

Защита цепей питания контроллеров (ПЛК), датчиков и исполнительных механизмов со средними пусковыми токами.

Применение в возобновляемой энергетике и зарядных станциях для электромобилей, где важна высокая разрывная мощность.

Преимущества

Универсальность стандартов: Соответствие UL 489, CSA 22.2 No. 5 и IEC/EN 60947-2 позволяет использовать оборудование в проектах для рынков США, Европы и Азии без замены компонентов.

Повышенная безопасность эксплуатации: Интегрированная индикация состояния контактов (красный/зеленый) механически связана с подвижной контактной группой, обеспечивая достоверную информацию даже при залипании контактов.

Термостойкий корпус: Применение высококачественного термопласта предотвращает деформацию при критических нагрузках и расширяет температурный диапазон эксплуатации.

Эффективность монтажа: Конструкция клемм позволяет одновременно подключать как гибкий провод, так и шинную разводку, упрощая интеграцию в сложные распределительные щиты.

FAQ

В чем принципиальное отличие SU201M (UL 489) от стандартной серии S201 (UL 1077)?

Серия SU201M сертифицирована как 'Branch Circuit Protection', что позволяет использовать её в качестве защиты на вводе и для распределения питания. Устройства UL 1077 (S201) считаются только 'Supplementary Protectors' и требуют наличия вышестоящего автомата UL 489 для защиты всей цепи.

Требуется ли протяжка клемм в процессе эксплуатации?

Согласно регламентам обслуживания электроустановок, рекомендуется проводить проверку момента затяжки винтовых соединений (2.8 Н·м для данной серии) один раз в год, особенно в условиях вибрационных нагрузок.

Каков расчетный ресурс циклов срабатывания для модели SU201M-C13?

Механическая износостойкость составляет 20 000 циклов, электрическая износостойкость при номинальной нагрузке — 10 000 циклов, что обеспечивает более 15 лет эксплуатации в типовых индустриальных режимах.

ABB SU201M-C13

Автоматический выключатель ABB SU201M-C13 относится к высокопроизводительной серии SU200M, разработанной для глобального использования в промышленных установках. В отличие от стандартных модульных автоматов, данная модель сертифицирована по строгому стандарту UL 489, что позволяет применять её в качестве основного защитного устройства в силовых цепях (фидерах), а не только в качестве дополнительной защиты внутри оборудования. Инженерная расшифровка маркировки: 1P указывает на однополюсное исполнение, индекс 'C' определяет электромагнитный расцепитель для умеренных пусковых токов, а номинал 13А идеально подходит для защиты управляющих цепей и маломощных нагрузок. Выбор серии SU200M гарантирует полную электромагнитную совместимость и надежность в критически важных узлах автоматизации, где недопустимы ложные срабатывания.
