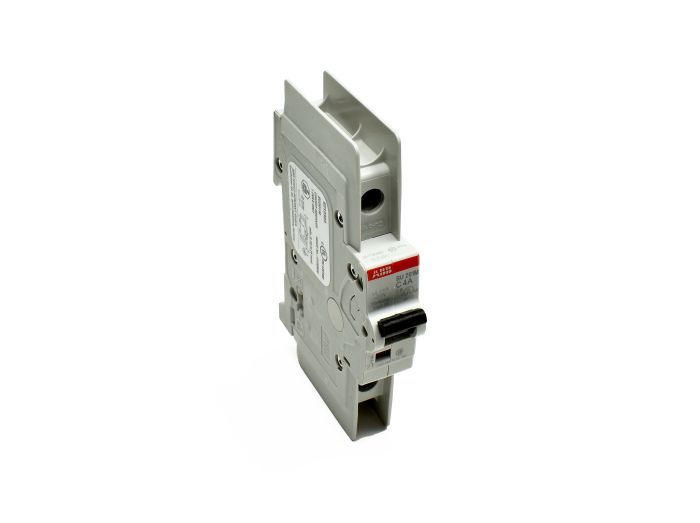

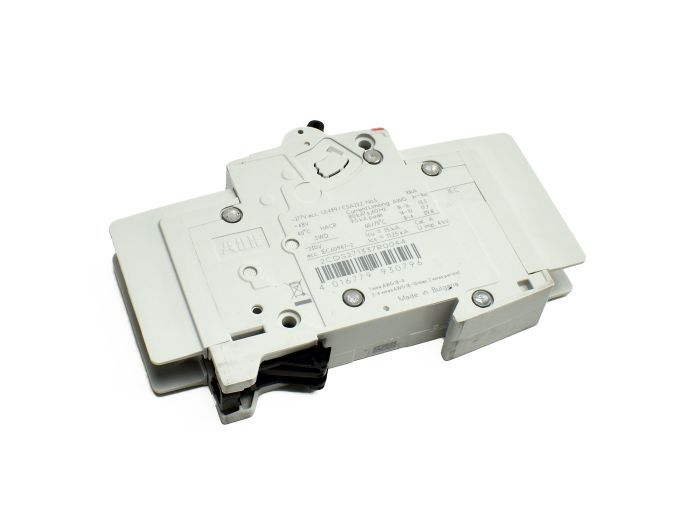

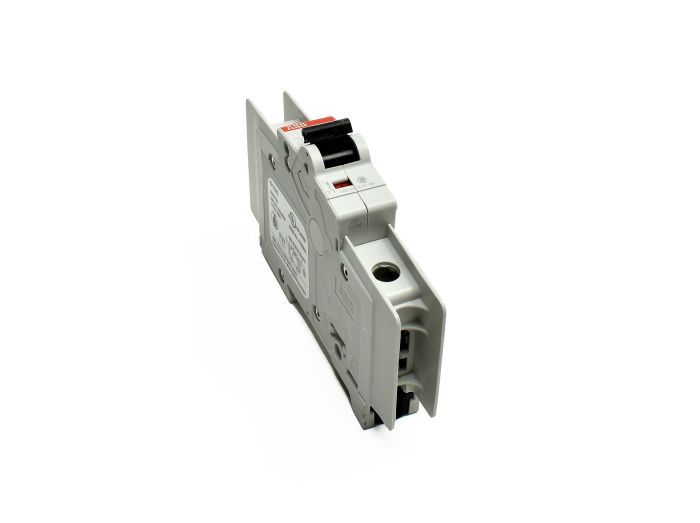

ABB SU201M-C4

Артикул: SU201M-C4
Изготовитель: ABB
Thumbnail 0
Thumbnail 1
Thumbnail 2
ABB SU201M-C4 0
ABB SU201M-C4 1
ABB SU201M-C4 2
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SU201M-C4

Раздел
Миниатюра
Подраздел
ABB
Вес
  • Номинальный ток: 4А; Характеристика: C (индуктивная нагрузка).
  • Монтаж: Стандартная DIN-рейка 35 мм; Положение при монтаже: Любое.
  • Напряжение: Номинальное рабочее напряжение 277 В AC (однофазное), 480Y/277 В AC (в многополюсных системах).
  • Подключение: Винтовые клеммы с защитой от неправильного монтажа; Крутящий момент затяжки: 2.8 Н·м.
  • Условия эксплуатации: Рабочая температура от -25°C до +55°C; Степень защиты корпуса IP20 (IP40 при установке в шкаф).
  • Ограничения: Использовать только медные проводники (Cu only) для соблюдения требований UL.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Сертификация UL 489: одобрен для защиты ответвленных цепей (Branch Circuit Protection).
Характеристика срабатывания C: оптимальна для цепей с умеренными пусковыми токами.
Высокая отключающая способность: до 10 кА при напряжении 480Y/277 В AC.
Компактное однополюсное исполнение: экономия места в шкафу автоматики.
Полная совместимость с аксессуарами серии System pro M compact®.
Применение
Защита цепей управления и сигнализации в промышленных станках и автоматизированных линиях.
Обеспечение безопасности индуктивных нагрузок: малые электродвигатели, соленоиды и трансформаторы.
Применение в щитах управления систем ОВК (HVAC) при высоких требованиях к напряжению (до 277V AC на полюс).
Использование в медицинском и лабораторном оборудовании, требующем точного соблюдения время-токовых характеристик.
Комплектация экспортного электрооборудования, предназначенного для рынков США и Канады.
Преимущества
Ультимативная безопасность по стандартам UL 489 / CSA 22.2 No. 5: возможность эксплуатации в качестве основного фидерного защитного устройства.
Термопластиковый корпус повышенной прочности: устойчивость к вибрациям и термическим деформациям в тяжелых промышленных условиях.
Двойные цилиндрические клеммы: позволяют подключать одновременно шинную разводку и проводники сечением до 35 мм².
Индикатор реального состояния контактов: встроенное окно индикации напрямую связано с подвижным контактом, гарантируя достоверность данных о разрыве цепи.
Универсальность питания: возможность подключения как сверху, так и снизу без потери защитных свойств.
FAQ

В чем принципиальное преимущество UL 489 перед устройствами UL 1077?

Устройства UL 489 (как SU201M) проходят более жесткие испытания и могут использоваться для защиты конечных потребителей и кабельных линий. Устройства UL 1077 считаются 'дополнительными протекторами' и требуют наличия основного автомата UL 489 перед ними.


Требуется ли периодическая протяжка клемм при эксплуатации в условиях вибрации?

Серия SU200M оснащена клеммами с защитой от самопроизвольного отвинчивания, однако в условиях постоянной промышленной вибрации рекомендуется проводить визуальный осмотр и проверку момента затяжки (2.8 Н·м) один раз в год в рамках планового ТО.


Каков расчетный срок службы устройства при номинальных нагрузках?

Механическая износостойкость составляет 20 000 циклов, электрическая — 10 000 циклов. При соблюдении температурного режима и отсутствии аварийных срабатываний по КЗ, срок службы в промышленных системах составляет 15-20 лет.


ABB SU201M-C4
Автоматический выключатель ABB SU201M-C4 — это высокопроизводительное решение промышленного класса из серии SU200M. В отличие от стандартных бытовых устройств, данная модель сертифицирована по строгому стандарту UL 489, что позволяет использовать её в качестве основного защитного устройства ответвлений, а не только для дополнительной защиты (как устройства UL 1077). Маркировка расшифровывается следующим образом: SU200M — серия высоконадежных выключателей, 1 — количество полюсов, C — характеристика теплового и электромагнитного расцепителя (5-10 In), 4 — номинальный ток 4 Ампера. Этот прибор незаменим при проектировании систем для североамериканского рынка или объектов с повышенными требованиями к надежности электрощитового оборудования.
