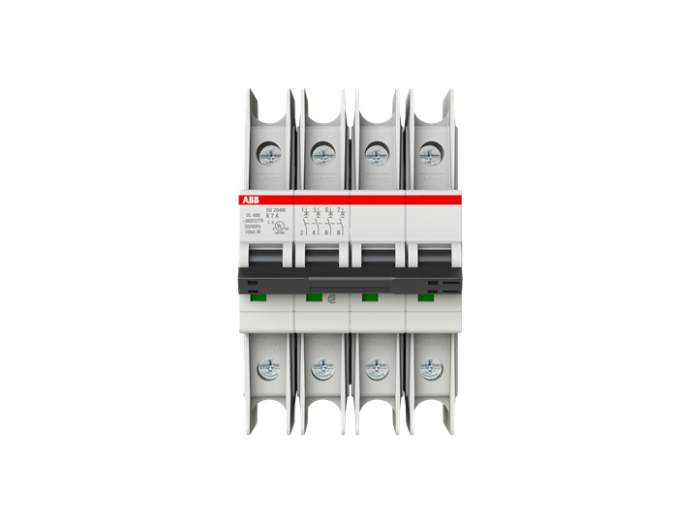

ABB SU204M-K7

Артикул: SU204M-K7

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 557 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SU204M-K7

Раздел

Миниатюра

Подраздел

ABB

Вес

Монтаж: Стандартная DIN-рейка 35 мм с возможностью установки в любом положении.
Напряжение: Номинальное рабочее напряжение до 480Y/277 V AC (согласно UL 489).
Температурный диапазон: Эксплуатация от -25°C до +55°C без существенного снижения характеристик.
Степень защиты: IP20 (корпус), IP40 (при установке в распределительный шкаф).
Совместимость: Полная интеграция с аксессуарами серии S200 (доп. контакты, сигнальные контакты, дистанционные расцепители).
Сечение проводника: Поддержка кабелей от 0.75 до 35 мм² (жесткий) или до 25 мм² (гибкий).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

4-полюсное исполнение для комплексной защиты трехфазных сетей с нейтралью

Характеристика K (кривая): исключает ложные срабатывания при высоких пусковых токах двигателей и трансформаторов

Сертификация UL 489: допуск к использованию в качестве основной защиты ответвленных цепей (branch circuit protection)

Высокая отключающая способность: 10 кА (согласно IEC/EN 60947-2 и UL 489)

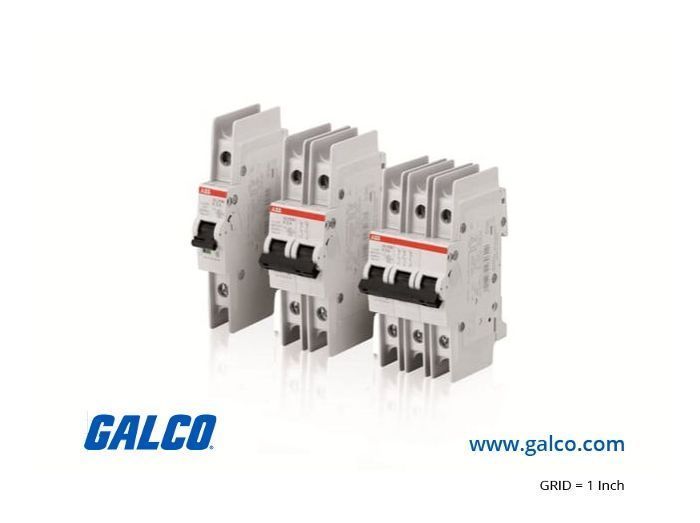

Компактный форм-фактор серии SU200M для плотного монтажа на DIN-рейку

Применение

Защита цепей управления и силовых цепей в промышленной автоматизации.

Обеспечение безопасности первичных обмоток понижающих трансформаторов.

Групповая и индивидуальная защита трехфазных электродвигателей малой мощности.

Применение в щитах распределения энергии (PDU) центров обработки данных с жесткими требованиями UL.

Интеграция в системы управления климатическим оборудованием (HVAC) и насосными станциями.

Преимущества

Соответствие мировым стандартам: Универсальная сертификация IEC/EN 60947-2, UL 489 и CSA 22.2 No. 5 упрощает проектирование экспортных электроустановок.

Термомагнитный расцепитель с кривой K: Оптимизирован для защиты трансформаторов и электродвигателей, выдерживая пусковые токи в 10-14 раз выше номинального.

Безопасность при эксплуатации: Индикатор реального состояния контактов (CPI) отображает фактическое положение механизма, гарантируя точность данных при техобслуживании.

Двойные цилиндрические клеммы: Конструкция позволяет одновременно подключать шинную разводку и гибкий кабель сечением до 35 мм², снижая переходное сопротивление.

Улучшенная дугогасительная система: Увеличенный ресурс работы при коммутации токов короткого замыкания благодаря оптимизированной геометрии камеры.

FAQ

В чем главное отличие характеристики K от распространенной характеристики C в данной модели?

Характеристика K специально настроена на более высокие пусковые токи (10-14 x In против 5-10 x In у типа C). Это предотвращает срабатывание магнитного расцепителя при запуске индуктивных нагрузок, сохраняя при этом высокую чувствительность теплового расцепителя для защиты кабеля.

Каков регламент обслуживания данных выключателей в промышленных условиях?

Устройство является необслуживаемым. Рекомендуется проводить ежегодную протяжку клеммных соединений с заданным моментом (2.8 Н·м) и проверку на отсутствие следов термического воздействия. Электрический ресурс составляет 20 000 циклов.

Почему цена на серию SU200M выше, чем на стандартную серию S200?

Повышенная стоимость обусловлена строгой сертификацией UL 489, которая требует более жестких испытаний на разрывную мощность и износостойкость. Это инвестиция в легальность и безопасность оборудования на международном рынке, исключающая риски штрафов и отказов в страховых выплатах.

ABB SU204M-K7

Автоматический выключатель ABB SU204M-K7 представляет собой профессиональное решение из высокопроизводительной серии SU200M, разработанной для глобального использования в жестких промышленных условиях. В отличие от стандартных модульных автоматов, данная модель сертифицирована по стандарту UL 489, что делает её критически важным компонентом для оборудования, ориентированного на североамериканский рынок или требующего повышенного уровня надежности. Инженерная расшифровка маркировки: SU204M — серия с повышенной отключающей способностью и UL-сертификатом, 4 — количество защищенных полюсов, K — характеристика срабатывания (чувствительность к пусковым токам), 7 — номинальный ток в Амперах. Выбор данной модели вместо общепромышленных аналогов обусловлен необходимостью защиты цепей с высокой индуктивной нагрузкой, где стандартные кривые (B или C) могут приводить к преждевременному износу контактов или несанкционированным отключениям системы.
