Технические характеристики SZ-PSB4N

Раздел

Принадлежности для автоматических выключателей

Подраздел

ABB

Вес

Совместимость: Предназначена для аппаратов ABB System Pro M compact с шагом 17.5 мм.
Тип контакта: Штыревой (Pin), обеспечивающий максимальную площадь соприкосновения с зажимом.
Электрические параметры: Напряжение изоляции до 690В, номинальный ток 50А.
Материал: Коррозионностойкая медь в самозатухающей пластиковой изоляции (UL94 V-0).
Монтажные ограничения: Температурный режим эксплуатации от -25°C до +55°C; монтаж строго в обесточенном состоянии.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Трехфазное исполнение (3-Pole) для систем 400В

Номинальный ток до 50А для интенсивных нагрузок

Емкость: возможность подключения до 20 модулей

Полная совместимость с сериями ABB S200 и SH200

Виброустойчивое соединение, исключающее ослабление контактов

Применение

Промышленные шкафы управления: Групповое подключение силовых цепей двигателей и исполнительных механизмов.

Коммерческая недвижимость: Организация систем освещения и розеточных групп в ГРЩ и распределительных щитах этажей.

Системы бесперебойного питания: Коммутация защитных аппаратов в цепях байпаса и распределения нагрузки ИБП.

Автоматизация зданий (Smart Home): Сборка модулей управления на базе контроллеров и защитных автоматов в ограниченном пространстве.

Преимущества

Оптимизация теплового режима: Жесткая конструкция обеспечивает лучший отвод тепла от контактных групп по сравнению с проводными шлейфами.

Равномерное распределение фаз: Геометрия шины гарантирует симметричное распределение нагрузки между потребителями, предотвращая перекосы.

Защита от ошибок монтажа: Исключается вероятность неправильного чередования фаз при подключении больших групп модульных устройств.

Компактность и эстетика: Значительно освобождает пространство внутри щита для лучшей циркуляции воздуха и удобства обслуживания.

FAQ

Можно ли укорачивать шину SZ-PSB4N под меньшее количество автоматов?

Да, шину можно обрезать до нужной длины. После распила необходимо тщательно очистить торцы от медных опилок и обязательно установить торцевые заглушки (end caps) для обеспечения необходимого уровня диэлектрической защиты.

Какое обслуживание требуется шине после ввода в эксплуатацию?

Шина не требует специфического обслуживания. Однако, согласно регламентам эксплуатации электроустановок, рекомендуется проводить протяжку винтовых зажимов автоматических выключателей через месяц после монтажа и далее раз в год для компенсации температурных расширений меди.

В чем преимущество использования оригинальной шины ABB перед стандартными ПВ-3 перемычками?

Оригинальная шина сокращает время сборки щита на 60-70%, исключает накопление переходного сопротивления в местах обжима кабеля и обеспечивает более высокую электродинамическую стойкость при токах короткого замыкания, что критично для промышленной сертификации щитового оборудования.

ABB SZ-PSB4N

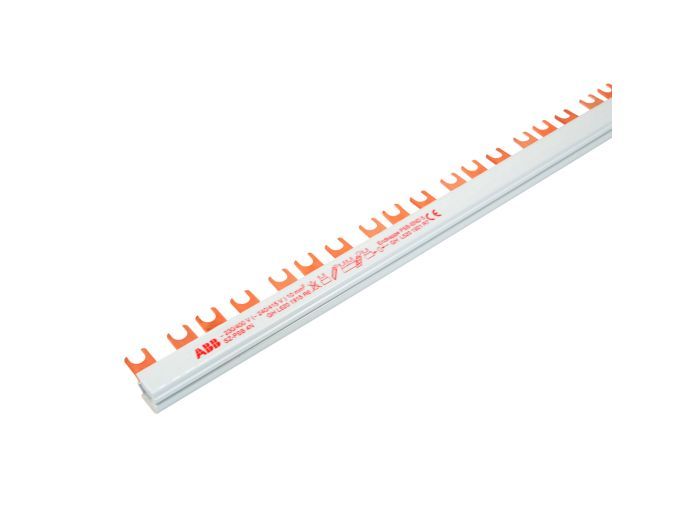

Шина ABB SZ-PSB4N представляет собой профессиональное решение для организации систем распределения электроэнергии в щитах с высокой плотностью монтажа. Как инженерное решение, данная гребенка (busbar) разработана для быстрой и безопасной коммутации групп трехполюсных автоматических выключателей. Использование жесткой медной шины вместо гибких кабельных перемычек позволяет минимизировать переходное сопротивление в узлах соединений и исключить риск перегрева из-за некачественного обжима наконечников.

Маркировка SZ-PSB4N указывает на принадлежность к специализированной линейке аксессуаров ABB для модульного оборудования. Модель идеальна для сборки вводно-распределительных устройств, где критически важна надежность при длительных токовых нагрузках до 50А. В отличие от бюджетных аналогов, шина SZ-PSB4N изготовлена из электротехнической меди высокой чистоты с прецизионной геометрией контактов, что гарантирует идеальное прилегание к клеммам автоматов без возникновения дуговых микроразрядов.
