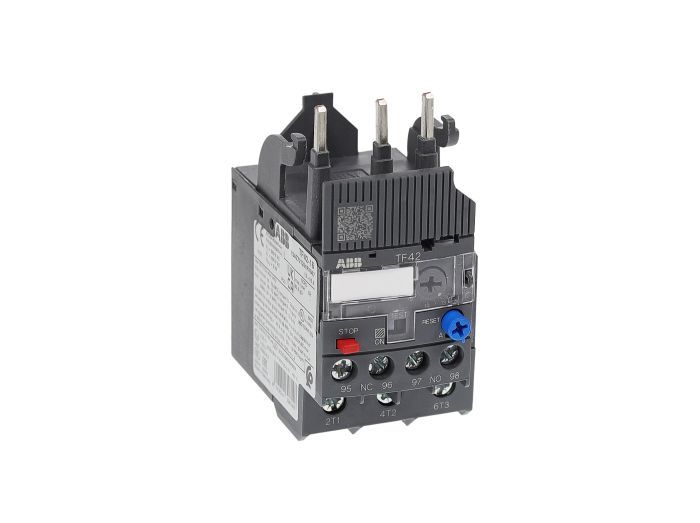

ABB TF42-0.17

Артикул: TF42-0.17

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 164 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF42-0.17

Раздел

Тепловые реле перегрузки

Подраздел

ABB

Вес

Диапазон настройки тока (FLA): 0.13...0.17 A (необходимо выставлять по номинальному току двигателя).
Монтаж: Непосредственно под контактором или отдельно на DIN-рейку с помощью кронштейна DB42.
Класс защиты: IP20, что требует установки в защищенный корпус или электрощит.
Тип расцепления: Тепловое (биметаллическая пластина), чувствительное к потере фазы.
Клеммы: Винтовые зажимы с возможностью подключения гибких и жестких проводников.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тока: 0.13 - 0.17 А

Класс расцепления: Class 10 (согласно IEC 60947-4-1)

Совместимость: прямая установка на контакторы серий AF09, AF12, AF16, AF26, AF30, AF38

Встроенная температурная компенсация и защита от обрыва фазы

Номинальное напряжение изоляции: 690 В

Применение

Защита маломощных трехфазных двигателей в насосных станциях и вентиляционных установках.

Системы управления конвейерными лентами с частыми пусками и остановками.

Использование в шкафах управления ГРЩ и ВРУ для защиты исполнительных механизмов.

Применение в составе сборок реверсивных и нереверсивных магнитных пускателей серии AF.

Преимущества

Стабильность работы: Температурная компенсация в диапазоне от -25 до +60 °C обеспечивает точность срабатывания вне зависимости от внешних условий.

Экономия пространства и времени: Прямое штепсельное соединение с контакторами AF09-AF38 исключает необходимость в дополнительных перемычках и монтажных платах.

Универсальность питания: Реле сертифицировано для работы в сетях переменного (50/60 Гц) и постоянного тока.

Высокая селективность: Совместимость с предохранителями типа Class J гарантирует защиту при коротких замыканиях в соответствии с промышленными стандартами.

Надежность контактов: Наличие вспомогательных контактов 1НО + 1НЗ позволяет легко интегрировать устройство в цепи сигнализации и управления.

FAQ

Можно ли использовать TF42-0.17 для защиты однофазных двигателей?

Да, использование возможно при условии последовательного соединения всех трех полюсов реле, чтобы через каждый полюс протекал один и тот же ток. Это предотвратит ложное срабатывание защиты от обрыва фазы.

Как часто требуется калибровка или обслуживание реле?

Реле TF42 является необслуживаемым устройством. Рекомендуется проводить ежегодную проверку затяжки винтовых клемм и проверку функции расцепления с помощью встроенной кнопки TEST.

Входит ли монтажный комплект для отдельной установки в базовую комплектацию?

Нет, реле предназначено для прямой стыковки с контактором. Для независимой установки на DIN-рейку необходимо отдельно приобрести монтажный адаптер DB42.

ABB TF42-0.17

Тепловое реле перегрузки ABB TF42-0.17 представляет собой компактное электромеханическое устройство защиты для главных цепей. Оно обеспечивает надежную защиту электродвигателей в случае перегрузки или обрыва фазы. Маркировка TF42-0.17 указывает на принадлежность к серии 42-мм устройств с верхним пределом уставки 0.17 А. В отличие от стандартных решений, данная модель оснащена биметаллическими элементами с непрерывной температурной компенсацией, что исключает ложные срабатывания при колебаниях температуры окружающей среды в шкафу. Инженерная особенность серии TF — возможность выбора между ручным и автоматическим сбросом (Reset), а также наличие функции тестирования и индикации срабатывания, что критически важно для оперативного поиска неисправностей в системах промышленной автоматизации.
