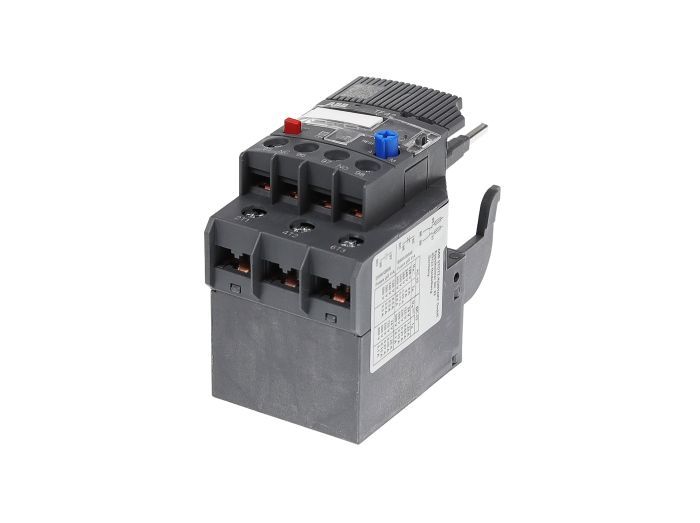

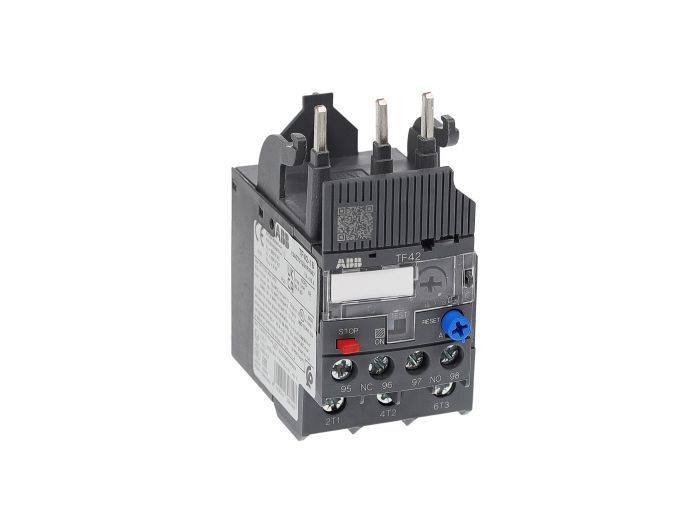

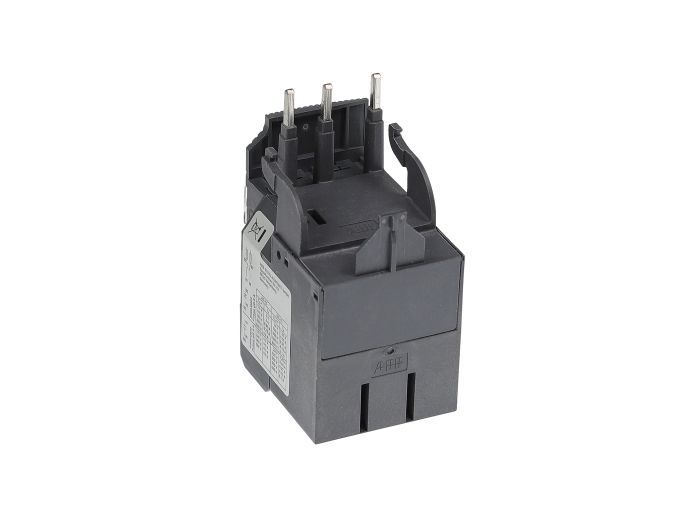

ABB TF42-0.31

Артикул: TF42-0.31

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 164 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF42-0.31

Раздел

Тепловые реле перегрузки

Подраздел

ABB

Вес

Диапазон настройки: 0.23 ... 0.31 Ампер.
Номинальное рабочее напряжение (Ue): до 690 В AC.
Совместимость с предохранителями: Рекомендуется тип Class J для защиты от короткого замыкания.
Количество полюсов: 3 силовых полюса.
Условия монтажа: Степень защиты IP20, возможность установки на DIN-рейку с помощью адаптера DB42.
Ограничения: Не предназначено для защиты цепей постоянного тока (DC) в части теплового расцепления.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тока: 0.23–0.31 А для прецизионной защиты

Класс расцепления 10: идеален для стандартных условий пуска двигателей

Встроенная температурная компенсация в диапазоне от -25 до +60 °C

Чувствительность к обрыву фазы согласно IEC 60947-4-1

Прямой монтаж на контакторы ABB серии AF (AF09...AF38)

Применение

Защита приводов насосных станций и систем водоснабжения малой мощности.

Обеспечение безопасности вентиляционных установок в системах HVAC.

Автоматизация конвейерных лент и упаковочного оборудования.

Использование в составе станций управления асинхронными двигателями в промышленности и ЖКХ.

Преимущества

Высокая эксплуатационная надежность: Механизм свободного расцепления гарантирует разрыв цепи даже при заблокированной кнопке Reset.

Экономия пространства и времени: Прямая стыковка с контакторами серии AF исключает необходимость использования дополнительных проводов и DIN-реек для монтажа реле.

Разделение цепей управления: Наличие независимых вспомогательных контактов (1 Н.З. + 1 Н.О.) позволяет одновременно отключать нагрузку и подавать сигнал аварии на контроллер или индикатор.

Энергоэффективность: Оптимизированная конструкция биметаллических пластин снижает собственные потери мощности устройства.

FAQ

Как правильно настроить ток срабатывания на реле TF42-0.31?

Уставка должна соответствовать номинальному току двигателя (In), указанному на его шильдике. Поверните синий регулятор на лицевой панели так, чтобы стрелка указывала на нужное значение в диапазоне 0.23-0.31 А.

В чем разница между режимами Manual и Automatic Reset?

В режиме Manual (R) после срабатывания требуется физическое нажатие кнопки для возврата в рабочее состояние. В режиме Auto (A) реле восстановится самостоятельно после остывания биметаллических пластин, что удобно для труднодоступных мест.

Нужно ли проводить техническое обслуживание реле?

Устройство не требует обслуживания. Рекомендуется раз в полгода проверять затяжку винтовых клемм и проводить функциональную проверку нажатием кнопки 'Test' для контроля срабатывания вспомогательных контактов.

ABB TF42-0.31

ABB TF42-0.31 — это профессиональное электромеханическое тепловое реле перегрузки, разработанное для защиты электродвигателей малой мощности от перегрева и выпадения фазы. В отличие от бюджетных решений, серия TF42 оснащена механизмом непрерывной температурной компенсации, что гарантирует точность срабатывания вне зависимости от температуры внутри электрощита. Маркировка модели указывает на принадлежность к серии TF42 и верхний порог настройки тока (0.31 А). Реле оснащено переключателем выбора режима «Ручной/Авто» (Reset) и функцией тестирования, что упрощает пусконаладку и эксплуатацию систем автоматизации.
