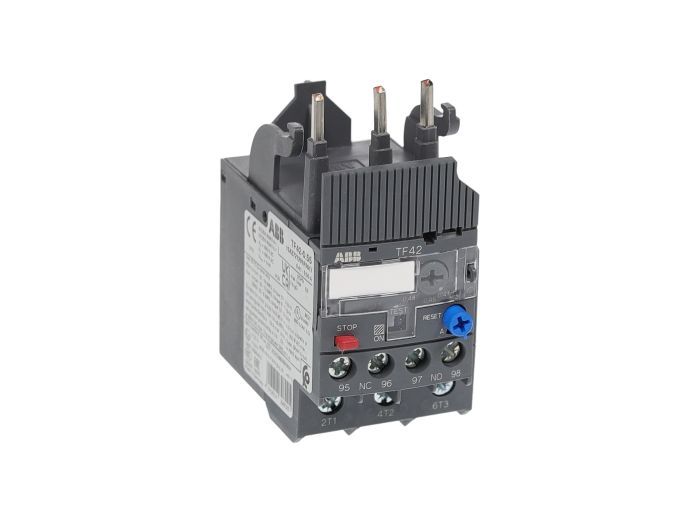

ABB TF42-1.3

Артикул: TF42-1.3
Изготовитель: ABB
Thumbnail 0
ABB TF42-1.3 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF42-1.3

Раздел
Тепловые реле перегрузки
Подраздел
ABB
Вес
  • Совместимость: контакторы AF09, AF12, AF16, AF26, AF30, AF38
  • Номинальное напряжение изоляции: 690 В (AC)
  • Интерфейс: винтовые зажимы с защитой от прикосновения согласно IP20
  • Установка: непосредственное соединение с выводами контактора или монтаж на DIN-рейку через адаптер DB42
  • Индикация: визуальный флажок состояния срабатывания (Trip Indicator)
  • Стойкость: выдерживает ударные нагрузки и вибрации согласно промышленным стандартам IEC/EN 60068
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Диапазон регулировки теплового расцепителя: 1.00 – 1.30 А
Класс расцепления 10 (Trip Class 10) для надежной защиты при стандартном пуске
Встроенная температурная компенсация в диапазоне от -25 до +60 °C
Полная совместимость с контакторами ABB серии AF09...AF38
Трехполюсное исполнение с функцией защиты от обрыва фазы
Применение
Защита приводов насосного оборудования малой мощности и систем водоподготовки
Управление конвейерными системами в пищевой и легкой промышленности
Вентиляционные агрегаты и системы дымоудаления (HVAC)
Станочное оборудование: приводы подач, вспомогательные узлы смазки и охлаждения
Автоматизация малых компрессорных установок и подъемников
Преимущества
Прямой монтаж на контакторы AF экономит до 50% времени на сборку схемы и уменьшает габариты пусковой сборки
Высокая точность срабатывания благодаря заводской калибровке каждого устройства
Селективность защиты: возможность координации типа 2 с предохранителями класса J
Гибкость настройки: выбор между ручным и автоматическим сбросом (Reset) позволяет адаптировать реле под необслуживаемые объекты
Гальваническая развязка вспомогательных контактов 1НО + 1НЗ для разделения цепей сигнализации и управления
Устойчивость к электромагнитным помехам и стабильная работа при частоте 50/60 Гц
FAQ

Как правильно подобрать предохранитель для защиты этого реле от короткого замыкания?

Для обеспечения защиты типа 2 рекомендуется использовать предохранители класса J. Номинал предохранителя должен соответствовать таблицам координации ABB для тока 1.3А, чтобы избежать сваривания контактов реле при КЗ.


Каков ресурс работы реле и требуется ли ему техническое обслуживание?

Реле TF42-1.3 рассчитано на весь срок службы системы (десятки тысяч циклов срабатывания). Обслуживание заключается в периодической проверке затяжки винтовых клемм и тестировании механизма расцепления с помощью кнопки TEST.


Будет ли реле корректно работать в условиях сильных морозов или в горячих цехах?

Да, благодаря функции непрерывной температурной компенсации, характеристики расцепления остаются стабильными в диапазоне от -25 до +60 градусов Цельсия, что исключает ложные срабатывания летом и задержки зимой.


ABB TF42-1.3
Тепловое реле перегрузки ABB TF42-1.3 представляет собой экономичное и надежное электромеханическое устройство защиты для главной цепи. Оно предназначено для предотвращения термического повреждения электродвигателей в случае перегрузки или потери фазы. Модель TF42-1.3 (где 1.3 — максимальный ток уставки) оснащена биметаллическими элементами, которые под воздействием протекающего тока изгибаются и инициируют срабатывание механизма расцепления. В отличие от бюджетных решений, серия TF42 обладает превосходной повторяемостью характеристик и минимальным собственным тепловыделением, что критично при плотном монтаже в шкафах автоматизации. Это идеальный выбор для защиты двигателей мощностью до 0.37-0.55 кВт, где требуется стабильность работы при изменяющихся температурах окружающей среды.
