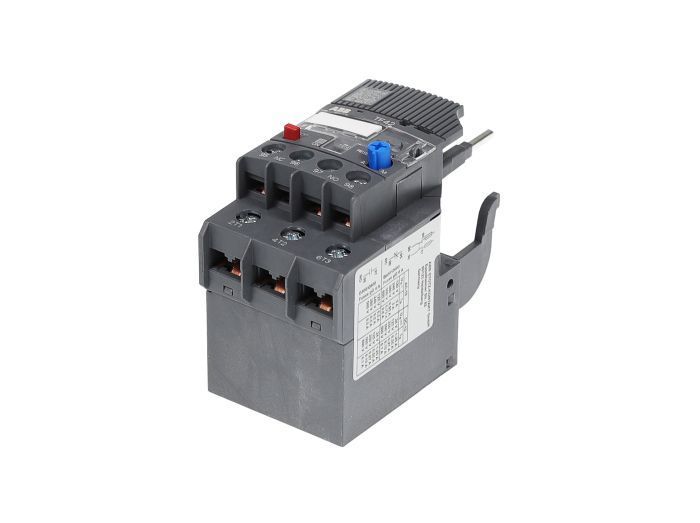

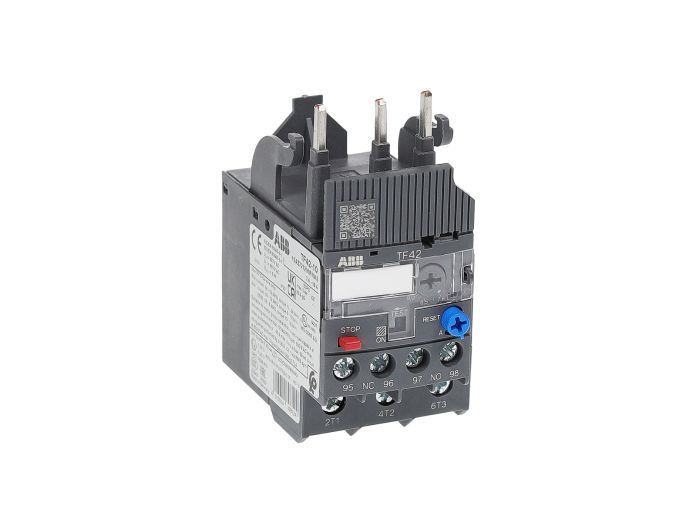

ABB TF42-10

Артикул: TF42-10

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 164 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF42-10

Раздел

Тепловые реле перегрузки

Подраздел

ABB

Вес

Совместимость по току: Номинальный ток двигателя (In) должен находиться в пределах диапазона 7.6–10.0 А.
Монтаж: Прямая установка на контакторы AF09, AF12, AF16, AF26, AF30, AF38. Для независимого монтажа на DIN-рейку требуется адаптер DB42.
Электрические параметры: Номинальное напряжение изоляции 690 В, работа в сетях 50/60 Гц.
Условия среды: Степень защиты IP20; допустимая рабочая высота до 2000 м над уровнем моря.
Ограничения: Не предназначено для защиты двигателей с тяжелым пуском (требуется класс расцепления 20 или 30).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Регулируемый диапазон тепловой защиты: 7.60 – 10.0 A

Класс расцепления 10: оптимально для стандартных условий пуска двигателей

Встроенная температурная компенсация в диапазоне от -25 до +60 °C

Трехполюсное исполнение с чувствительностью к обрыву фазы

Режим сброса на выбор: ручной (Manual) или автоматический (Auto)

Применение

Защита трехфазных асинхронных двигателей в системах промышленной вентиляции и кондиционирования (HVAC).

Обеспечение безопасности насосных агрегатов в водоснабжении и водоотведении.

Применение в составе станций управления ленточными конвейерами и подъемными механизмами.

Интеграция в системы управления компрессорами и станочным оборудованием.

Преимущества

Высокая точность срабатывания: Непрерывная температурная компенсация минимизирует риск ложных срабатываний при изменении микроклимата внутри электрощита.

Координация защиты типа 2: Сертифицированная работа с плавкими предохранителями Class J позволяет избежать повреждения контактора при коротких замыканиях.

Многофункциональный интерфейс: Наличие встроенных сигнальных контактов (1НО + 1НЗ) позволяет легко интегрировать реле в системы мониторинга и световой индикации аварий.

Эргономика монтажа: Прямое подключение к силовым клеммам контакторов ABB сокращает время сборки НКУ на 30%.

FAQ

Можно ли использовать реле TF42-10 с контакторами других производителей?

Прямой монтаж возможен только с совместимыми сериями ABB (AF09-AF38). Для использования с другими брендами или типами контакторов необходимо приобрести монтажный адаптер DB42, который позволит установить реле отдельно на DIN-рейку и соединить его проводами.

Требуется ли регулярное техническое обслуживание данного реле?

Устройство не требует обслуживания внутренних компонентов. Рекомендуется раз в полгода проверять затяжку винтовых клемм (в условиях вибрации) и раз в год тестировать механизм расцепления с помощью функции 'Test' на передней панели.

Какова гарантия на ABB TF42-10 и чем подтверждается оригинальность?

Стандартная заводская гарантия составляет 12 месяцев. Оригинальность подтверждается уникальным серийным номером на корпусе и QR-кодом, который ведет в базу данных ABB Ability для проверки технических параметров изделия.

ABB TF42-10

Электротепловое реле перегрузки ABB TF42-10 представляет собой компактное устройство защиты для главных цепей переменного тока. Как инженерное решение, серия TF42 спроектирована специально для прямой стыковки с контакторами серии AF (от AF09 до AF38), что исключает необходимость в дополнительной проводке и экономит место в шкафу. Маркировка TF42-10 расшифровывается как тепловое реле (Thermal) 42-го габарита с верхней границей уставки 10 Ампер. В отличие от бюджетных аналогов, данное устройство оснащено механизмом «trip-free», который гарантирует размыкание контактов при перегрузке, даже если кнопка сброса удерживается в нажатом состоянии, обеспечивая высший уровень безопасности оборудования.
