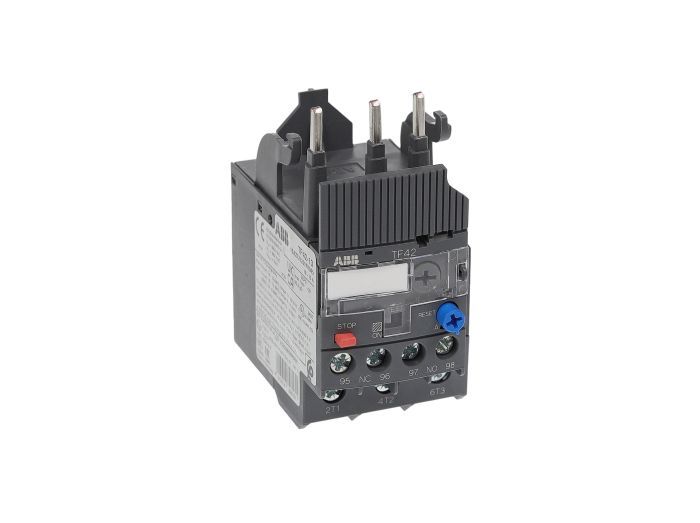

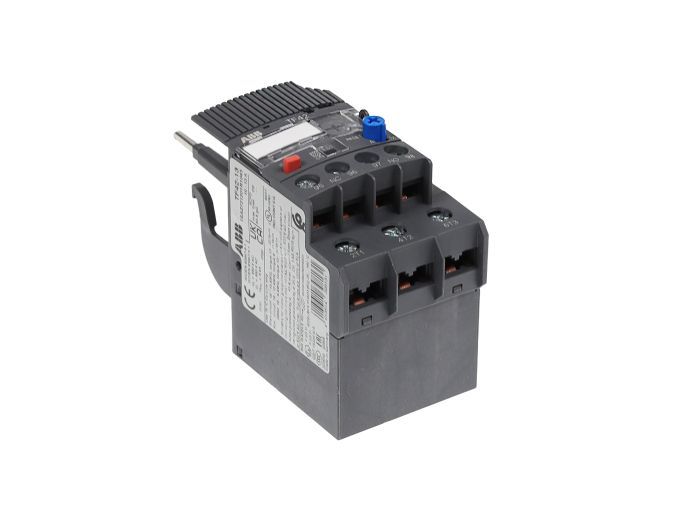

ABB TF42-13

Артикул: TF42-13

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 164 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF42-13

Раздел

Тепловые реле перегрузки

Подраздел

ABB

Вес

Совместимость: Разработано для прямой стыковки с контакторами AF09, AF12, AF16, AF26, AF30, AF38.
Тип подключения: Винтовые зажимы с возможностью подключения гибких и жестких проводников.
Монтаж: Вертикальное положение на контакторе или автономная установка на DIN-рейку с помощью адаптера DB42.
Настройка: Поворотный диск с четкой шкалой тока и возможностью пломбировки защитной крышки.
Ограничения: Предназначено для стандартного пуска (время разгона до 10 сек); для тяжелого пуска требуется Trip Class 20/30.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон настройки тока: 10.0–13.0 А

Класс расцепления: Trip Class 10

Непрерывная температурная компенсация

Прямой монтаж на контакторы серии AF

Номинальное напряжение изоляции: 690 В

Применение

Защита трехфазных асинхронных двигателей мощностью до 5.5-7.5 кВт.

Автоматизация насосных агрегатов и систем вентиляции (HVAC).

Управление конвейерными лентами и подъемными механизмами с легким пуском.

Защита технологического оборудования в пищевой и легкой промышленности.

Преимущества

Термокомпенсация в широком диапазоне: Точность срабатывания сохраняется при температуре окружающей среды от -25 до +60 °C, исключая ложные отключения.

Высокая устойчивость к КЗ: Сертифицированная работа с предохранителями Class J обеспечивает надежную координацию защиты всей отходящей линии.

Многофункциональность управления: Наличие раздельных клемм для вспомогательных контактов (1НО + 1НЗ) позволяет одновременно реализовать разрыв цепи катушки и передачу сигнала об аварии в ПЛК.

Чувствительность к обрыву фазы: Ускоренное срабатывание при асимметрии тока предотвращает критический перегрев обмоток двигателя.

FAQ

Можно ли сбросить реле удаленно после срабатывания?

Реле TF42-13 поддерживает два режима сброса: ручной (Manual) и автоматический (Auto). Для реализации полноценного дистанционного сброса рекомендуется использовать внешний электромагнитный или механический аксессуар (Reset Pushbutton).

Каков ресурс срабатывания биметаллических пластин?

Устройство рассчитано на весь срок службы контактора при соблюдении условий эксплуатации. Тепловая память и биметаллический механизм не требуют обслуживания, однако рекомендуется проводить ежегодную проверку срабатывания с помощью встроенного тестового рычага.

Входит ли адаптер для установки на DIN-рейку в стандартный комплект?

Нет, реле TF42-13 поставляется в исполнении для прямого монтажа на контактор. Для независимой установки на DIN-рейку необходимо отдельно приобрести монтажный блок (адаптер) DB42.

ABB TF42-13

Тепловое реле перегрузки ABB TF42-13 — это электромеханическое защитное устройство, оптимизированное для работы с контакторами серии AF09...AF38. В отличие от стандартных решений, данная модель оснащена механизмом непрерывной температурной компенсации, что делает её идеальной для установки в шкафах с высокой плотностью монтажа, где возможны локальные перегревы. Инженерная ценность TF42-13 заключается в обеспечении надежной защиты двигателей от перегрузок и обрыва фаз в соответствии со стандартом IEC/EN 60947-4-1. Маркировка TF42 указывает на принадлежность к современному типоразмеру реле с улучшенными характеристиками тепловой памяти, а индекс 13 обозначает верхнюю границу тока срабатывания. Это профессиональный выбор для систем, требующих минимального времени простоя и точной настройки защиты под параметры конкретного привода.
