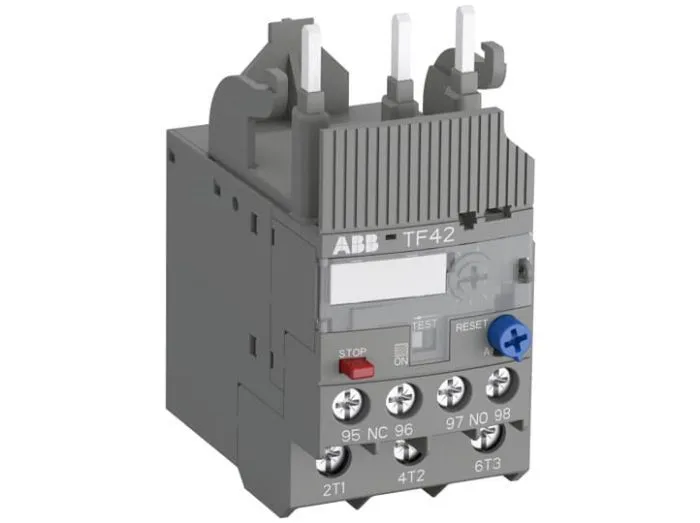

ABB TF42-24

Артикул: TF42-24

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 319 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF42-24

Раздел

Тепловые реле перегрузки

Подраздел

ABB

Вес

Совместимость с контакторами: прямая установка на AF09, AF12, AF16, AF26, AF30, AF38. Для независимого монтажа требуется адаптер DB42.
Электрические параметры: номинальное рабочее напряжение до 690В AC, частота 50/60 Гц.
Монтажное положение: допускается установка в любом положении без ухудшения точностных характеристик.
Защита от внешних факторов: степень защиты IP20, устойчивость к вибрациям и ударам по промышленным стандартам.
Тип подключения: винтовые клеммы с защитой от случайного прикосновения.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тока: 20.0–24.0 А для точной настройки тепловой защиты двигателя.

Класс расцепления 10: идеальное решение для стандартных промышленных пусков (до 10 секунд).

Встроенная температурная компенсация: стабильность характеристик при колебаниях внешней среды.

Прямой монтаж: совместимость с контакторами ABB серии AF09...AF38 без дополнительных аксессуаров.

Интегрированная функция Stop/Test: быстрый контроль работоспособности и ручная остановка привода.

Применение

Защита асинхронных двигателей в насосных станциях и системах водоснабжения.

Управление конвейерными лентами и транспортировочными механизмами на производстве.

Обеспечение безопасности вентиляционных агрегатов и промышленных систем кондиционирования (HVAC).

Применение в составе станков и автоматизированных линий в машиностроении.

Преимущества

Механизм Trip-free: защита срабатывает независимо от положения кнопки сброса, исключая принудительное удержание контактов в замкнутом состоянии.

Высокая диэлектрическая прочность: номинальное напряжение изоляции 690В позволяет эксплуатировать реле в тяжелых промышленных сетях.

Двойной режим сброса (Manual/Auto): возможность выбора между ручным восстановлением после аварии или автоматическим перезапуском системы.

Координация защиты: полная совместимость с предохранителями типа Class J, что обеспечивает безопасность щитового оборудования при коротких замыканиях.

Устойчивость к внешней среде: непрерывная компенсация температуры гарантирует отсутствие ложных срабатываний в диапазоне от -25 до +60 °C.

FAQ

Можно ли использовать реле TF42-24 для защиты однофазных нагрузок?

Да, использование для однофазных двигателей возможно. Однако для корректной работы температурной компенсации и исключения ложного срабатывания по дисбалансу фаз необходимо соединить все три полюса реле последовательно.

Как часто требуется калибровка или проверка параметров реле в процессе эксплуатации?

Реле TF42-24 не требует повторной калибровки. В рамках регламентного обслуживания рекомендуется раз в год проверять момент затяжки клемм и производить имитацию срабатывания с помощью встроенной кнопки Test.

Входит ли в комплект поставки адаптер для установки на DIN-рейку?

Нет, штатно реле TF42-24 предназначено для прямой стыковки с контактором. Если требуется отдельная установка на DIN-рейку или монтажную панель, необходимо дополнительно приобрести кронштейн DB42.

ABB TF42-24

ABB TF42-24 — это компактное электромеханическое тепловое реле перегрузки, разработанное для защиты электродвигателей от перегрева и обрыва фаз. В отличие от базовых защитных устройств, серия TF42 оснащена механизмом Trip-free, который гарантирует размыкание цепи при перегрузке, даже если кнопка сброса заблокирована. Маркировка модели указывает на типоразмер корпуса (42) и верхний предел настройки тока (24А). Инженерное решение устройства ориентировано на бесшовную интеграцию с контакторами серии AF, что позволяет создавать максимально компактные пусковые сборки. Реле обеспечивает высокую точность срабатывания благодаря биметаллическим элементам, прошедшим заводскую калибровку, что минимизирует риски повреждения обмоток двигателя.
