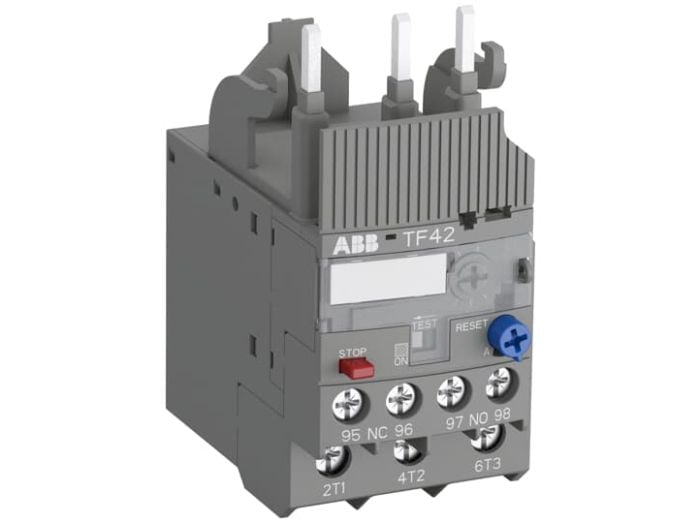

ABB TF42-38

Артикул: TF42-38

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 350 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF42-38

Раздел

Тепловые реле перегрузки

Подраздел

ABB

Вес

Совместимость по монтажу: Предназначено для установки на контакторы AF40...AF65 (или отдельно через монтажный комплект).
Параметры сети: Номинальное рабочее напряжение (Ue) до 690 В AC, частота 50/60 Гц.
Защита цепи: Рекомендуется координация с предохранителями Class J для обеспечения защиты типа 2.
Рабочая температура: Стабильная работа в диапазоне от -25 до +60 °C.
Клеммные соединения: Винтовые зажимы с защитой от прикосновения, рассчитанные на соответствующее сечение силового кабеля.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тока: 35.0–40.0 А

Класс расцепления (Trip Class): 10

Встроенная функция температурной компенсации

Совместимость с контакторами ABB серии AF40, AF52, AF65

Защита от обрыва фазы в соответствии с IEC 60947-4-1

Применение

Защита электродвигателей в системах промышленной вентиляции и кондиционирования (HVAC).

Управление насосными агрегатами в системах водоснабжения и водоотведения.

Обеспечение безопасности конвейерных систем и подъемных механизмов средней мощности.

Комплектация пускателей прямого пуска (DOL) в составе станочного оборудования.

Применение в технологических линиях пищевой и химической промышленности, где важна непрерывность процесса.

Преимущества

Высокая эксплуатационная готовность: чувствительность к обрыву фазы предотвращает критический перегрев обмоток двигателя.

Гибкость настройки: возможность выбора между ручным и автоматическим сбросом (Reset) позволяет адаптировать защиту под задачи автоматизированных или обслуживаемых систем.

Точность срабатывания: индивидуальная заводская калибровка биметаллических элементов гарантирует соответствие заявленным время-токовым характеристикам.

Экономия пространства: прямой монтаж на контактор без дополнительных соединительных элементов сокращает габариты пусковой сборки.

Безопасность обслуживания: четкая индикация состояния срабатывания и кнопка тестирования для проверки логики управления.

FAQ

Как проверить работоспособность реле без реальной перегрузки двигателя?

Реле TF42-38 оснащено функциональной кнопкой «Test». При ее нажатии размыкается контакт 95-96 и замыкается 97-98, что позволяет протестировать цепи управления и сигнализации без подачи высокого тока.

В чем разница между ручным и автоматическим режимом сброса в данной модели?

В ручном режиме после срабатывания оператор должен нажать кнопку Reset. В автоматическом режиме реле вернется в рабочее состояние самостоятельно после остывания биметаллических пластин. Авторежим не рекомендуется для систем, где самопроизвольный пуск двигателя может быть опасен.

Обеспечивает ли это реле защиту от короткого замыкания?

Нет, тепловое реле TF42-38 предназначено исключительно для защиты от перегрузки и обрыва фазы. Для защиты от короткого замыкания в силовой цепи обязательно использование автоматических выключателей или предохранителей (например, типа Class J).

ABB TF42-38

Тепловое реле перегрузки ABB TF42-38 — это надежное электромеханическое устройство защиты, оптимизированное для работы с линейкой контакторов серии AF. Как инженерное решение, данная модель обеспечивает эффективную защиту асинхронных двигателей от перегрева, вызванного перегрузками или потерей фазы. Маркировка TF42-38 определяет принадлежность к компактной серии 42 с токовой уставкой до 40А. Главное преимущество перед аналогами — стабильная работа при колебаниях внешней температуры благодаря непрерывной компенсации, что исключает ложные срабатывания в плотно скомпонованных электрощитах. Устройство оснащено раздельными вспомогательными контактами (1НО/1НЗ), позволяющими одновременно разорвать цепь управления и подать сигнал об аварии на контроллер или индикаторную панель.
