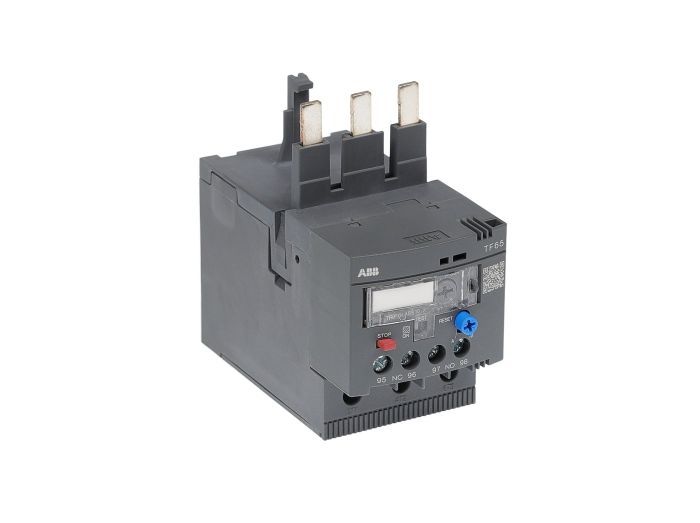

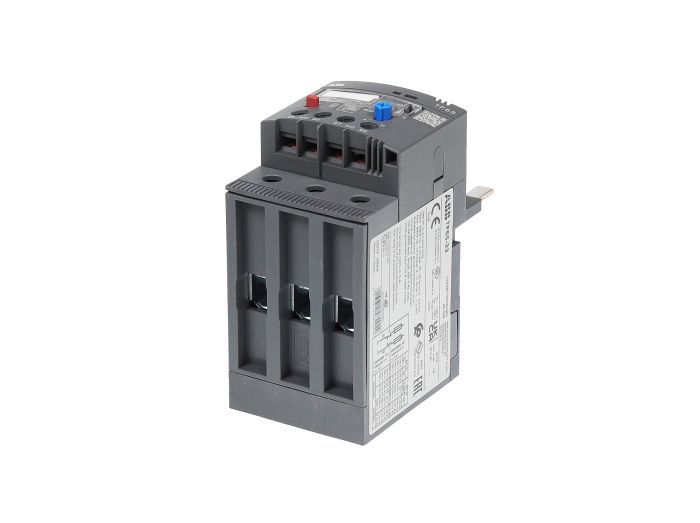

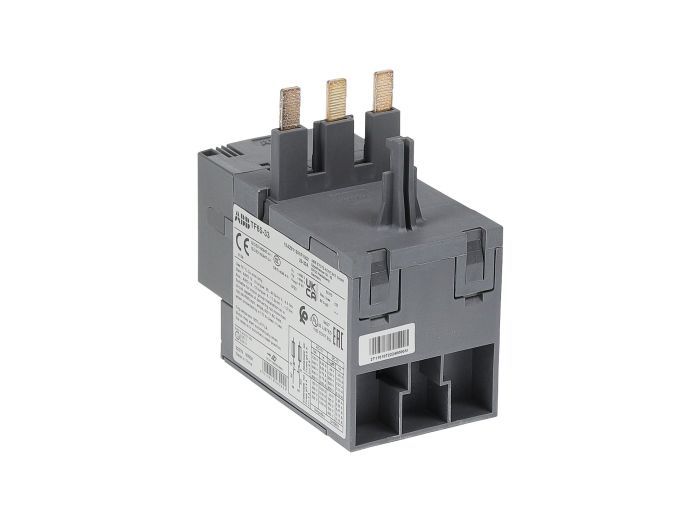

ABB TF65-33

Артикул: TF65-33

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 370 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF65-33

Раздел

Тепловые реле перегрузки

Подраздел

ABB

Вес

Диапазон тока: 25.0...33.0 А (настройка через поворотный диск).
Тип подключения: Винтовые клеммы (Screw terminals).
Степень защиты: IP20 (защита от касания пальцами).
Рабочая температура: от -25 до +60 °C с компенсацией.
Вспомогательные контакты: 1 НЗ (95-96) + 1 НО (97-98).
Соответствие стандартам: IEC/EN 60947-1, 60947-4-1, 60947-5-1, UL 60947-4-1.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тока: 25.0 – 33.0 А

Класс срабатывания: Class 10 (согласно IEC 60947-4-1)

Совместимость: Прямой монтаж на контакторы серии AF40, AF52, AF65

Функционал: Встроенная температурная компенсация и защита от обрыва фазы

Индикация: Визуальный индикатор срабатывания и функция тестирования

Применение

Стандартные системы прямого пуска (DOL) асинхронных двигателей мощностью до 15-18.5 кВт.

Защита насосных агрегатов в системах водоснабжения и водоотведения.

Управление конвейерными лентами и подъемными механизмами средней мощности.

Системы вентиляции и промышленного кондиционирования (HVAC) с тяжелыми условиями пуска.

Преимущества

Экономия места в шкафу: Прямое подключение к силовым клеммам контактора исключает необходимость в дополнительных перемычках и кабельных трассах.

Высокая эксплуатационная готовность: Наличие переключателя Manual/Auto Reset позволяет гибко настраивать логику восстановления системы после аварии.

Защита от асимметрии: Встроенная чувствительность к обрыву фазы предотвращает критический перегрев обмоток двигателя при неполнофазном режиме работы.

Энергонезависимость: Реле работает на принципе биметаллических пластин, что гарантирует срабатывание защиты даже при полном отсутствии напряжения в цепях управления.

FAQ

Можно ли установить реле TF65-33 отдельно от контактора?

Да, для раздельного монтажа на DIN-рейку или монтажную панель необходимо использовать монтажный адаптер (комплект для самостоятельной установки) модели DB65.

Как проверить работоспособность защиты без имитации перегрузки тока?

Устройство оснащено кнопкой 'Test', которая механически размыкает НЗ-контакт и замыкает НО-контакт, позволяя проверить логику работы цепей управления и сигнализации.

Какая гарантия предоставляется на оборудование и каков срок службы?

На продукцию ABB серии TF распространяется стандартная гарантия 12 месяцев. Средний срок службы при соблюдении условий эксплуатации составляет более 10 лет, так как устройство не содержит быстроизнашивающихся электронных компонентов.

ABB TF65-33

Тепловое реле перегрузки ABB TF65-33 представляет собой электромеханическое устройство защиты, специально разработанное для обеспечения надежной работы электродвигателей. Инженерная ценность данной модели заключается в её способности точно отслеживать тепловой контур защищаемого оборудования без необходимости внешнего источника питания. Маркировка TF65-33 указывает на принадлежность к серии TF (Thermal) для габарита 65 с верхним порогом уставки 33 Ампера.

В отличие от более простых аналогов, серия TF65 обладает высокой температурной стабильностью в широком диапазоне (-25...+60 °C), что минимизирует ложные срабатывания в неотапливаемых производственных цехах. Модель идеальна для создания компактных пусковых сборок на базе контакторов AF40-AF65, где критична плотность монтажа в шкафу управления.
