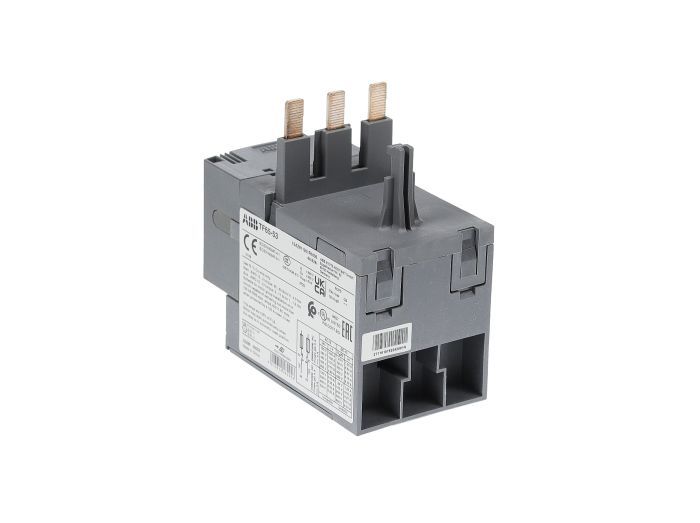

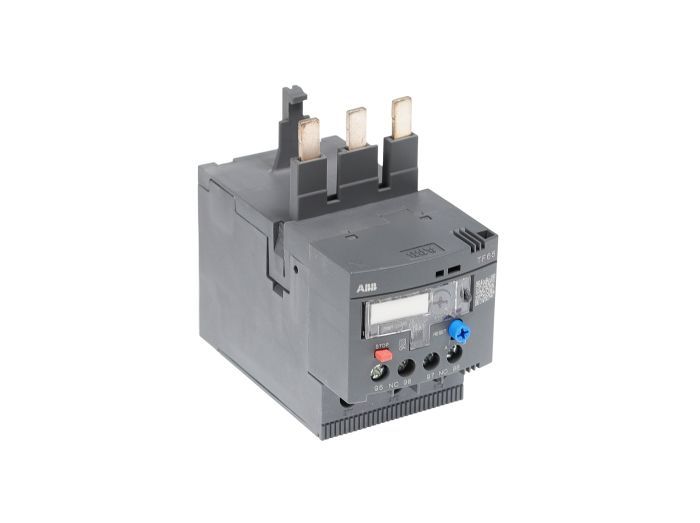

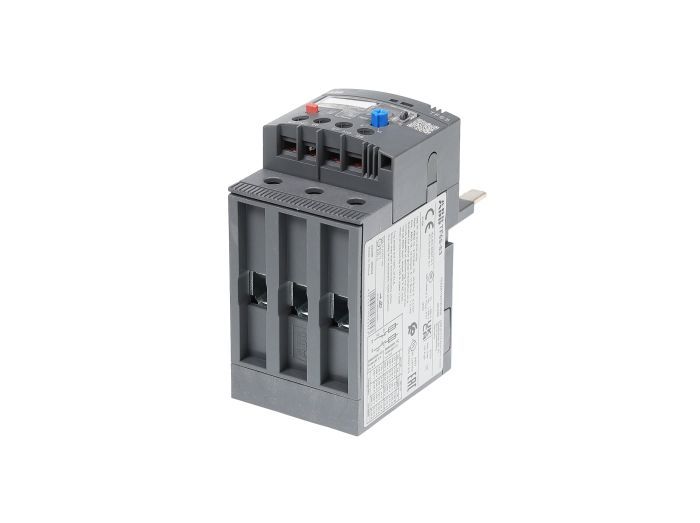

ABB TF65-53

Артикул: TF65-53

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 436 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF65-53

Раздел

Тепловые реле перегрузки

Подраздел

ABB

Вес

Совместимые контакторы: ABB AF40, AF50, AF65 (возможность отдельной установки с аксессуаром DB65).
Диапазон тока уставки: 44.0 ... 53.0 А (настраивается поворотным диском на фронтальной панели).
Класс расцепления: Class 10 (время срабатывания < 10 сек при 7.2-кратной перегрузке).
Вспомогательные контакты: 1 НЗ (95-96) для разрыва цепи управления и 1 НО (97-98) для сигнализации.
Степень защиты: IP20 (защита от прикосновения пальцами).
Ограничения: Не предназначено для защиты двигателей с тяжелым пуском (требуется класс 20/30).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тока: 44.0–53.0 А для точной настройки под номинал двигателя

Класс срабатывания 10: гарантированная защита при перегрузках и обрыве фазы

Совместимость с контакторами ABB серии AF40, AF50, AF65 (прямой монтаж)

Встроенная функция температурной компенсации и чувствительность к потере фазы

Переключатель режимов сброса: автоматический (Auto) или ручной (Manual)

Применение

Защита трехфазных двигателей в насосных станциях и системах водоснабжения.

Управление конвейерными линиями и подъемными механизмами средней мощности.

Комплектация шкафов управления вентиляцией и промышленными компрессорами.

Применение в станкостроении и деревообрабатывающей промышленности для защиты приводов при заклинивании вала.

Преимущества

Прямой монтаж на контактор: Оптимизация пространства в щите и сокращение времени на электромонтажные работы за счет жесткого соединения с контакторами AF-серии.

Высокая электромагнитная совместимость: Устройство не подвержено влиянию помех от частотных преобразователей, работающих в соседних цепях.

Температурная компенсация: Стабильная работа в широком диапазоне температур окружающей среды (от -25 до +60 °C) внутри шкафа управления.

Индикация состояния и диагностика: Четкая индикация срабатывания и наличие встроенных дополнительных контактов (1НО + 1НЗ) для передачи сигнала аварии в контроллер или на лампу индикации.

FAQ

Можно ли установить реле TF65-53 на DIN-рейку отдельно от контактора?

Да, для этого необходимо использовать специальный монтажный комплект (адаптер) DB65, который позволяет закрепить реле на рейке и подключить провода к входным клеммам.

Как часто требуется калибровка теплового реле в процессе эксплуатации?

Реле TF65 не требует периодической калибровки. Рекомендуется раз в год проводить функциональную проверку нажатием кнопки 'Test' и визуальный осмотр клемм на отсутствие подгаров.

В чем экономическая выгода использования TF65 по сравнению с серией TA?

Серия TF65 разработана специально под электронные катушки контакторов AF. Это уменьшает общую глубину сборки и энергопотребление системы управления, а также повышает скорость сборки шкафа за счет прямой стыковки.

ABB TF65-53

Тепловое реле перегрузки ABB TF65-53 — это высокоточное электромеханическое устройство защиты, разработанное инженерами ABB для предотвращения повреждения электродвигателей. Маркировка модели расшифровывается как: серия TF65 (габарит 65), номинальный ток уставки до 53А. Устройство работает по принципу биметаллических расцепителей, обеспечивая срабатывание по Классу 10, что является промышленным стандартом для большинства стандартных пусковых нагрузок.

В отличие от бюджетных аналогов, серия TF65 обладает повышенной устойчивостью к ложным срабатываниям и интегрируется непосредственно в силовые зажимы контакторов AF40-AF65 без использования дополнительных адаптеров. Это идеальное решение для систем, где критична надежность защиты от асимметрии фаз и перегрева, позволяющее значительно продлить срок службы дорогостоящих приводных механизмов.
