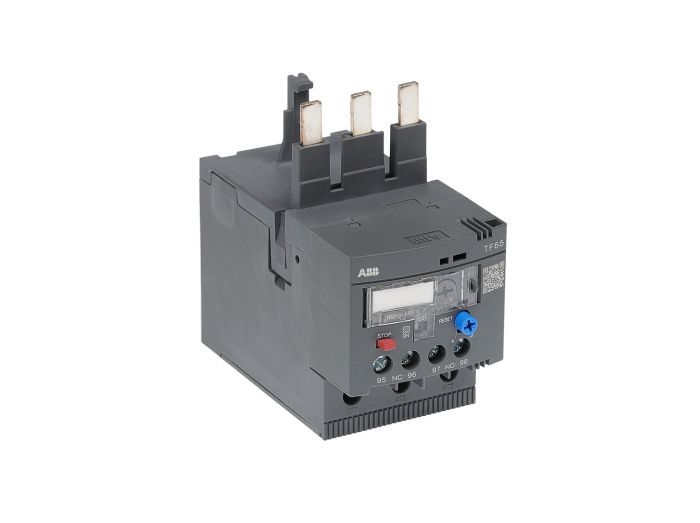

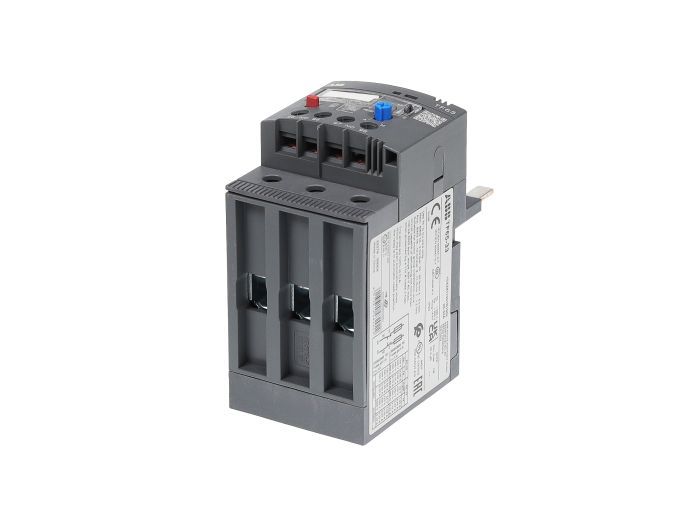

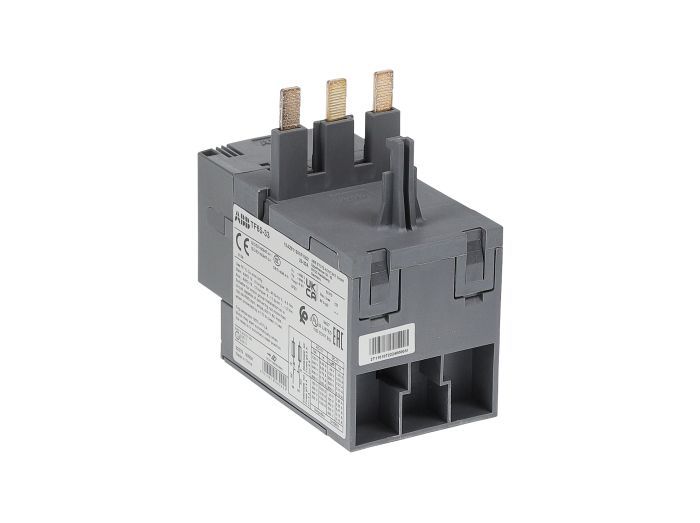

ABB TF65-60

Артикул: TF65-60

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 506 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF65-60

Раздел

Тепловые реле перегрузки

Подраздел

ABB

Вес

Совместимость: Контакторы AF40, AF50, AF65 (прямое соединение).
Электрические параметры: Номинальное напряжение изоляции (Ui) 690В, рабочее напряжение до 690В AC.
Уставки тока: Регулируемый диапазон 50...60 А.
Монтаж: Вертикальное или горизонтальное положение, возможность установки на DIN-рейку с помощью адаптера DB65.
Вспомогательные контакты: 1НО (нормально открытый) и 1НЗ (нормально закрытый).
Степень защиты: IP20.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Прямой монтаж на контакторы ABB серии AF40, AF50, AF65

Диапазон регулировки теплового расцепителя: 50.0...60.0 А

Класс расцепления 10 (Trip Class 10) согласно IEC 60947-4-1

Встроенная функция температурной компенсации и чувствительность к обрыву фазы

Переключатель режимов Manual/Auto Reset и индикация состояния срабатывания

Применение

Защита насосных агрегатов и систем водоснабжения от заклинивания вала.

Управление приводами вентиляционных установок и систем дымоудаления.

Защита конвейерных линий и подъемных механизмов в составе комплексных шкафов автоматизации.

Применение в станкостроении для защиты асинхронных двигателей мощностью до 30 кВт при 400В.

Преимущества

Стабильность работы в широком диапазоне температур: Термокомпенсация обеспечивает надежную защиту в интервале от -25 до +60 °C, предотвращая ложные срабатывания в горячих электрощитах.

Высокий уровень безопасности (Safe Motor Protection): Соответствие международным стандартам IEC/EN 60947 и наличие сертификатов ATEX позволяет использовать реле для защиты двигателей, работающих во взрывоопасных зонах.

Эргономика и сокращение времени монтажа: Конструкция реле позволяет подключать его непосредственно к клеммам контактора без использования дополнительных проводников, что минимизирует количество соединений и экономит место на DIN-рейке.

Визуальный контроль и тестирование: Наличие выделенной кнопки «Test» и индикации срабатывания упрощает диагностику неисправностей в цепи питания двигателя.

FAQ

Можно ли установить реле TF65-60 отдельно от контактора?

Да, для раздельной установки на DIN-рейку или монтажную панель необходимо использовать специальный монтажный комплект (адаптер) ABB DB65.

Требуется ли периодическая калибровка теплового расцепителя?

Реле TF65-60 калибруется на заводе и не требует дополнительной настройки в процессе эксплуатации, за исключением установки рабочего тока двигателя на передней панели.

Какая гарантия предоставляется на данное оборудование и каков его ресурс?

Стандартная заводская гарантия ABB составляет 12 месяцев. Электромеханический ресурс рассчитан на весь срок службы сопряженного контактора при соблюдении условий эксплуатации и отсутствии коротких замыканий сверх допустимых значений Icc.

ABB TF65-60

Тепловое реле перегрузки ABB TF65-60 представляет собой надежное электромеханическое устройство защиты, специально оптимизированное для работы с контакторами типоразмеров AF40–AF65. Основная задача данной модели — защита электродвигателей от перегрева, возникающего вследствие перегрузок или обрыва фаз. Расшифровка маркировки TF65-60 указывает на принадлежность к серии TF (Thermal Overload), габарит 65 и верхний предел регулировки тока 60 Ампер. В отличие от бюджетных аналогов, TF65-60 обладает высокой точностью срабатывания и стабильностью характеристик при изменении температуры окружающей среды. Использование этого реле исключает риск повреждения изоляции обмоток двигателя, что критически важно для предотвращения дорогостоящих простоев оборудования. Инженерное решение с раздельными цепями управления (1НО/1НЗ контакты) позволяет легко интегрировать защиту в логику управления пускателем.
