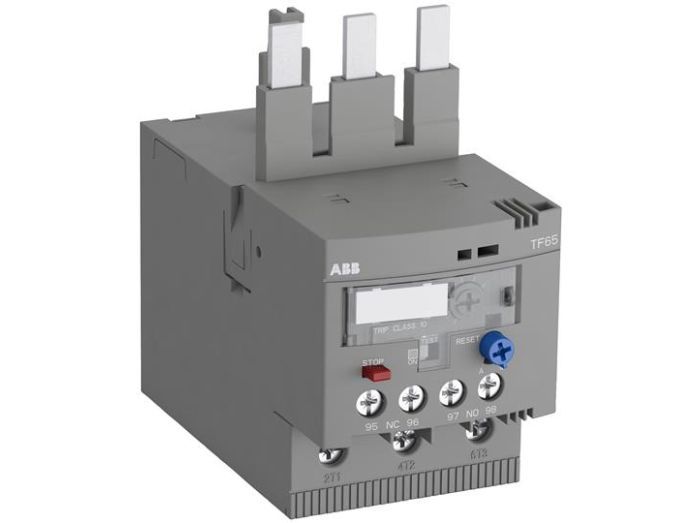

ABB TF65-67

Артикул: TF65-67

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 506 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF65-67

Раздел

Тепловые реле перегрузки

Подраздел

ABB

Вес

Совместимость: Оптимизировано для работы с контакторами ABB AF40, AF50, AF65.
Монтаж: Непосредственно на контактор или на DIN-рейку с помощью монтажного комплекта DB65.
Степень защиты: IP20 (защита от прямого прикосновения пальцем).
Рабочая температура: От -25 до +60 °C (с компенсацией влияния окружающей среды).
Тип присоединения: Винтовые клеммы для гибкого и жесткого кабеля сечением до 35 мм².
Электрическая износостойкость: Соответствует высоким требованиям для тяжелых пусковых режимов (AC-3).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон регулировки тока уставки: 57.0...67.0 А

Класс расцепления: Class 10 (защита при нормальном пуске)

Прямой монтаж на контакторы серии AF40, AF50, AF65

Встроенная функция температурной компенсации и чувствительность к обрыву фазы

Наличие дополнительных контактов 1НЗ + 1НО в стандартной комплектации

Применение

Управление насосными станциями и системами водоотведения для защиты двигателей мощностью до 30-37 кВт.

В составе систем вентиляции и кондиционирования (HVAC) крупных промышленных и торговых объектов.

Защита конвейерных лент, экструдеров и смесителей в пищевой и химической промышленности.

Применение в станкостроении для защиты приводов подач и главных шпинделей при длительных режимах работы.

Преимущества

Максимальная надежность защиты: Устройство сертифицировано по стандартам IEC/EN 60947-4-1 и UL 60947-4-1, что подтверждает точность срабатывания биметаллических расцепителей.

Сокращение времени монтажа: Конструкция позволяет устанавливать реле непосредственно на силовые клеммы контакторов AF40...AF65 без использования дополнительных соединительных шин.

Селективность и индикация: Реле оснащено селектором выбора режима сброса (ручной/автоматический) и визуальным индикатором срабатывания, что ускоряет диагностику неисправности на линии.

Защита от несанкционированного доступа: Наличие прозрачной крышки с возможностью пломбирования предотвращает случайное или преднамеренное изменение настроек тока уставки.

Экологичность и стойкость: Материалы корпуса не содержат галогенов и устойчивы к вибрационным нагрузкам, типичным для тяжелой промышленности.

FAQ

Можно ли использовать реле TF65-67 с контакторами других производителей?

Прямое подключение (push-in) гарантировано только с контакторами ABB серии AF40-AF65. Для интеграции с оборудованием других брендов необходимо использовать кронштейн DB65 для раздельного монтажа на DIN-рейку и соединять силовые цепи кабелем.

Как проверить работоспособность реле без создания реальной перегрузки?

Устройство оснащено кнопкой 'TEST' на передней панели. При ее нажатии происходит механическое расцепление внутренних контактов, что позволяет проверить логику управления в цепи катушки контактора и сигнализацию.

Какова гарантия на данное оборудование и требуется ли периодическая калибровка?

Стандартная гарантия производителя составляет 12 месяцев. Реле TF65-67 проходит заводскую калибровку и не требует повторной настройки в процессе эксплуатации, кроме ежегодной проверки затяжки винтовых клемм и визуального осмотра на отсутствие перегрева.

ABB TF65-67

Тепловое реле перегрузки ABB TF65-67 — это экономичное и надежное электромеханическое устройство защиты для цепей главного тока. Оно предназначено для защиты электродвигателей от перегрева, возникающего в результате перегрузки или обрыва фазы. Модель TF65-67 относится к серии TF65 и рассчитана на работу с номинальными токами до 67 А. Маркировка расшифровывается следующим образом: TF — тепловое реле, 65 — типоразмер корпуса, 67 — верхний предел тока уставки. В отличие от базовых аналогов, серия TF обладает механизмом «свободного расцепления» (trip-free), который гарантирует размыкание контактов при аварии, даже если кнопка сброса заблокирована или удерживается нажатой, что критически важно для промышленной безопасности.
