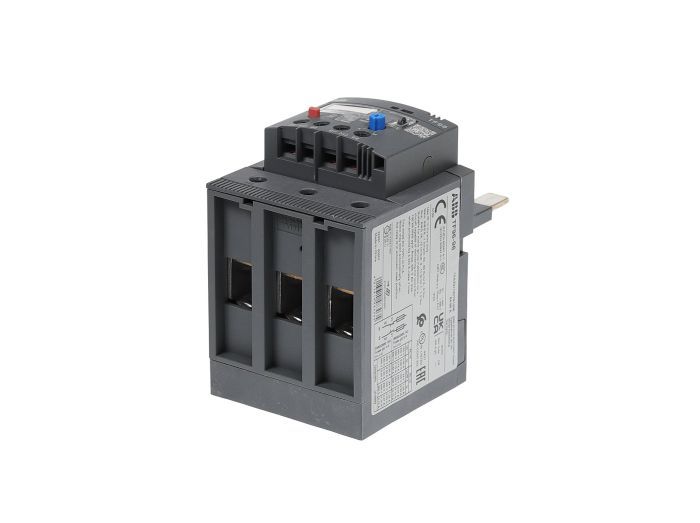

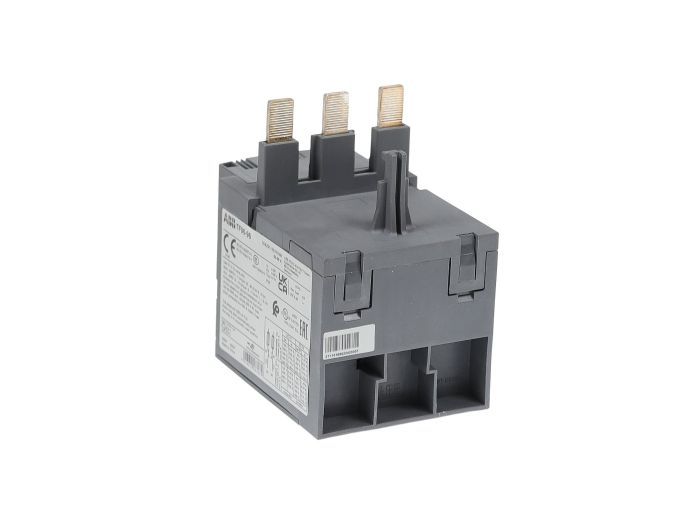

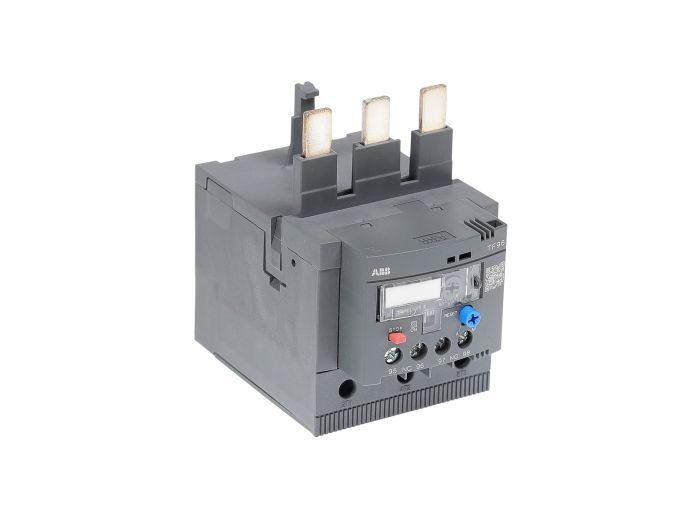

Технические характеристики TF96-78
-
Совместимость: Прямое подключение к контакторам AF80, AF96; для отдельного монтажа на DIN-рейку требуется адаптер DB96.
-
Электрические параметры: Номинальное рабочее напряжение до 690 В AC / 440 В DC.
-
Тип присоединения: Винтовые клеммы для силовых цепей и цепей управления.
-
Условия эксплуатации: Температурный режим хранения от -50 до +80 °C; рабочая высота до 2000 м без снижения характеристик.
-
Ограничения: Не рекомендуется для двигателей с временем пуска более 10 секунд (в таких случаях следует использовать реле Класса 20 или 30).
Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.
Как правильно настроить ток срабатывания на реле TF96-78?
Уставка устанавливается поворотом регулировочного диска на передней панели. Необходимо совместить значение номинального рабочего тока двигателя (указанного на его шильдике) с отметкой на корпусе реле. Не рекомендуется устанавливать ток «с запасом», так как это снижает эффективность защиты.
Как часто требуется проверять работоспособность теплового реле?
Реле является необслуживаемым устройством. Однако в рамках регламентного ТО электрощита (раз в 6-12 месяцев) рекомендуется проверять надежность затяжки винтовых соединений и осуществлять проверку механизма расцепления с помощью встроенной кнопки Test.
В чем преимущество связки реле TF96 с контакторами серии AF?
Данная комбинация обеспечивает координацию защиты типа '2' по стандарту IEC, что гарантирует сохранение работоспособности контактора после короткого замыкания (при условии правильного подбора предохранителей). Кроме того, отсутствие соединительных проводов между устройствами повышает надежность системы и экономит место в шкафу.
