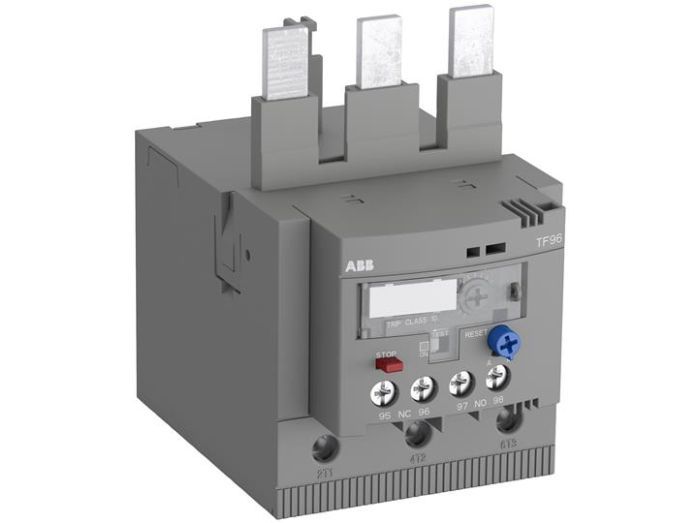

ABB TF96-87

Артикул: TF96-87
Изготовитель: ABB
Thumbnail 0
ABB TF96-87 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TF96-87

Раздел
Тепловые реле перегрузки
Подраздел
ABB
Вес
  • Монтаж: прямая установка на контакторы AF80...AF96 или отдельная установка на DIN-рейку с помощью клеммного блока DB96.
  • Диапазон рабочих токов: настройка в пределах 75-87 Ампер в соответствии с номинальным током двигателя.
  • Степень защиты: IP20, требует установки в шкаф или оболочку.
  • Вспомогательные контакты: 1 НЗ (для цепи управления) + 1 НО (для сигнализации).
  • Ограничения: не предназначено для защиты двигателей с временем пуска более 10 секунд (требуется класс 20 или 30).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Диапазон регулировки тока: 75–87 А
Класс срабатывания 10 (согласно IEC 60947-4-1)
Совместимость с контакторами серии AF80 и AF96
Встроенная защита от обрыва фазы и температурная компенсация
Селектор режимов сброса: ручной (Manual) или автоматический (Auto)
Применение
Управление насосными станциями и системами водоотведения высокой мощности.
Защита приводов ленточных конвейеров и подъемных механизмов в промышленном производстве.
Системы вентиляции и кондиционирования (HVAC) на объектах коммерческой недвижимости.
Технологические линии деревообрабатывающей и металлообрабатывающей промышленности.
Защита компрессорных установок с тяжелым пуском (в пределах класса 10).
Преимущества
Тип координации 1 и 2: полная совместимость с автоматическими выключателями и контакторами ABB для безопасной работы системы при КЗ.
Механизм Trip-free: гарантированное размыкание контактов при перегрузке, даже если кнопка сброса удерживается нажатой.
Индикация состояния: четкое визуальное отображение срабатывания реле для быстрой диагностики неисправности.
Функция тестирования и остановки: позволяет проверить работоспособность вспомогательных контактов перед пуском системы.
Экологическая устойчивость: работа в широком температурном диапазоне от -25 до +60 °C без потери точности уставки.
FAQ

Можно ли использовать TF96-87 с контакторами других производителей?

Реле оптимизировано для прямого механического и электрического соединения с контакторами ABB AF80/AF96. Для работы с другими устройствами необходимо использовать монтажный комплект DB96 для крепления на DIN-рейку и подключать цепи проводами.


Как часто нужно проверять тепловое реле в процессе эксплуатации?

Устройство является необслуживаемым. Рекомендуется один раз в год проверять надежность затяжки клемм и проводить функциональный тест нажатием кнопки 'Test' для проверки размыкания управляющей цепи.


В чем преимущество режима автоматического сброса (Auto) перед ручным?

Режим Auto полезен в удаленных установках, где кратковременная перегрузка допустима после охлаждения биметалла. Однако для ответственных механизмов рекомендуется Manual (ручной), чтобы персонал мог выявить причину перегрева перед повторным пуском.


ABB TF96-87
Тепловое реле перегрузки ABB TF96-87 — это надежное электромеханическое устройство защиты для главных цепей. Как инженерное решение, оно идеально подходит для защиты трехфазных двигателей мощностью до 45 кВт от перегрузок и перекоса фаз. Маркировка TF96-87 расшифровывается как тепловое реле (Thermal) серии 96 с максимальной уставкой 87 Ампер. В отличие от базовых аналогов, данная модель обеспечивает высокую точность срабатывания благодаря биметаллическим расцепителям с температурной компенсацией, что исключает ложные срабатывания при колебаниях температуры в шкафу управления. Выбор этой модели оправдан при использовании современных контакторов серии AF, так как реле устанавливается непосредственно на пускатель без дополнительных переходников, экономя место и время монтажа.
