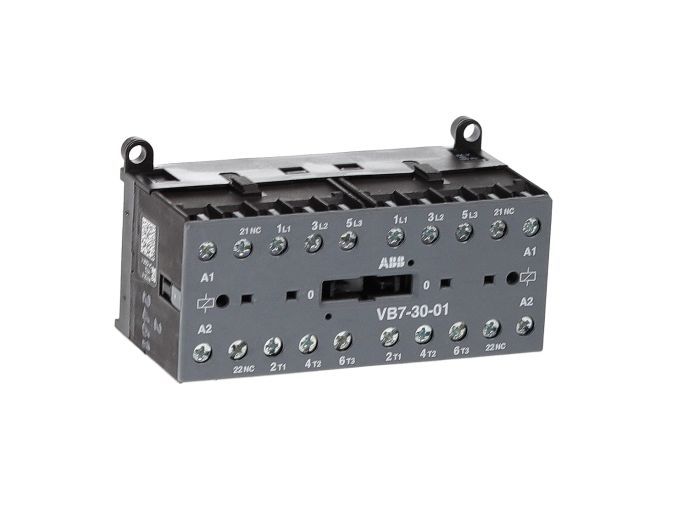

ABB VB7-30-01-01

Артикул: VB7-30-01-01

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 538 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VB7-30-01-01

Раздел

Механически блокированная миниатюра

Подраздел

ABB

Вес

Напряжение питания катушки: 24 В AC (переменный ток).
Конфигурация контактов: 3 силовых полюса Н.О. + 1 вспомогательный Н.З. на каждое устройство.
Категория применения: AC-3 (пуск двигателей с короткозамкнутым ротором), AC-1 (резистивные нагрузки).
Максимальная мощность нагрузки (AC-3, 400В): 5.5 кВт.
Номинальный ток (AC-1, 400В): 20 А.
Тип подключения: Винтовые клеммы (Screw connections).
Установка: DIN-рейка 35 мм или монтажная панель.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Встроенная механическая блокировка для безопасного реверсирования двигателей

Компактный форм-фактор Mini Contactor для плотного монтажа в шкафах управления

Высокая коммутационная способность: до 5.5 кВт (AC-3, 400В) и 20А (AC-1)

Универсальное напряжение катушки управления 24В AC

Бесшумная работа и интегрированная защита от скачков напряжения

Применение

Реверсивное управление приводами конвейеров, транспортеров и норий.

Системы автоматического открывания ворот, шлагбаумов и подъемных механизмов.

Управление приводами задвижек и запорной арматуры в системах водоснабжения и отопления.

Компактные системы вентиляции (HVAC) для переключения режимов работы вентиляторов.

OEM-решения для компактного промышленного оборудования и упаковочных машин.

Преимущества

Механическая безопасность: Интегрированный блок Interlock гарантирует, что второй контактор не замкнется, пока первый находится в рабочем состоянии, защищая привод и сеть.

Эффективность пространства: Благодаря плоскому дизайну и малым габаритам, сборка занимает на 40% меньше места по сравнению со стандартными реверсивными пускателями.

Защита электроники: Встроенный супрессор (защитный диод/ограничитель) нивелирует пиковые скачки напряжения, возникающие при коммутации катушки, что продлевает срок службы выходных реле ПЛК.

Гибкость монтажа: Допускается установка в различных положениях без деградации характеристик, что удобно для OEM-производителей оборудования.

FAQ

Можно ли заменить в данной сборке один контактор отдельно в случае выхода из строя?

Сборка VB7 является единым устройством с жестко интегрированной механической блокировкой. При выходе из строя одного из элементов рекомендуется замена всей сборки целиком для обеспечения гарантированной безопасности и синхронности срабатывания механического замка.

Каков ресурс работы контактов при максимальной нагрузке?

Механическая износостойкость серии составляет около 10 миллионов циклов. При коммутации двигателей мощностью 5.5 кВт (AC-3) электрический ресурс составляет порядка 500 000 - 1 000 000 операций, в зависимости от частоты пусков.

Допускается ли использование данной модели в цепях управления постоянным током (DC)?

Модель VB7-30-01-01 имеет катушку 24В AC. Для управления постоянным током необходимо выбирать модификацию с суффиксом 'DC' (например, VBC7), которая отличается конструкцией катушки и потребляемой мощностью.

ABB VB7-30-01-01

ABB VB7-30-01-01 представляет собой реверсивную сборку из двух мини-контакторов, оснащенных заводской механической блокировкой. С точки зрения инжиниринга, это критически важное решение для систем автоматизации, где требуется изменение направления вращения асинхронных двигателей: блокировка физически исключает риск межфазного короткого замыкания при одновременной подаче сигналов на оба входа. Маркировка '30-01' указывает на наличие 3 основных силовых Н.О. контактов и 1 вспомогательного Н.З. контакта, что позволяет реализовать логику взаимной электрической блокировки в дополнение к механической. Выбор данной модели вместо стандартных контакторов серии AF оправдан в условиях экстремально ограниченного пространства и при необходимости использования специфических типов соединений (винтовых или плоских шлем-разъемов).
