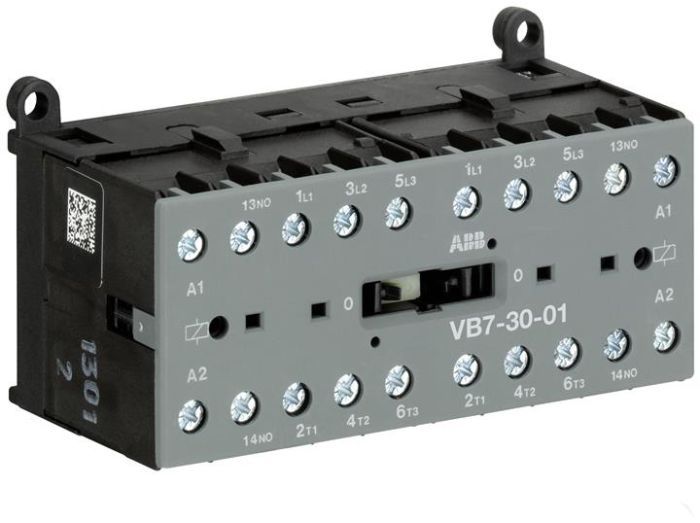

ABB VB7-30-01-03

Артикул: VB7-30-01-03

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 542 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VB7-30-01-03

Раздел

Механически блокированная миниатюра

Подраздел

ABB

Вес

Номинальный ток: 20 А (AC-1) / 12.5 А (AC-3, 400 В).
Напряжение управления: 48 В переменного тока (код 03).
Конфигурация контактов: 3 силовых НО контакта + 1 вспомогательный НЗ контакт.
Тип монтажа: DIN-рейка 35 мм или винтовое крепление на панель.
Рабочий температурный диапазон: от -25°C до +55°C.
Степень защиты: IP20 (защита от прикосновения пальцем).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактная реверсивная сборка с заводской механической блокировкой

Мощность до 5.5 кВт (400В AC-3) при минимальных габаритах

Встроенная защита: диоды и дополнительные супрессоры для подавления скачков напряжения

Универсальность подключений: поддержка винтовых клемм, плоских разъемов и пайки

Энергоэффективная катушка с низким уровнем шума при работе

Применение

Управление приводами конвейерных лент и транспортеров с реверсивным ходом.

Системы автоматического открывания ворот, шлагбаумов и рольставней.

Компактные подъемные механизмы и лебедки малой мощности.

Автоматизация вентиляционных систем (управление заслонками и реверсивными вентиляторами).

Насосные станции с чередованием основного и резервного агрегата.

Преимущества

Механическая блокировка 'Game-Changer': Гарантированная безопасность при смене фаз без необходимости ручной сборки и настройки дополнительных линков.

Высокая плотность монтажа: Экономит до 40% пространства в сравнении с классическими реверсивными сборками на базе серии AF.

Бесшумная коммутация: Оптимизированная магнитная система обеспечивает отсутствие гула, что критично для гражданских объектов и жилых зон.

Прямое управление от ПЛК: Версии с катушкой 1.4 Вт позволяют подключать контактор напрямую к выходам контроллера без промежуточных реле.

Долговечность контактов: Серебросодержащие напайки обеспечивают высокую износостойкость при тяжелых пусках по категории AC-3.

FAQ

Можно ли использовать VB7-30-01 для прямого подключения к выходу ПЛК?

Да, при условии, что выход ПЛК рассчитан на пусковой ток катушки. Для слаботочных выходов рекомендуется выбирать спецверсии VB7 с потреблением 1.4 Вт, однако данная модель VB7-30-01-03 (48V) требует проверки нагрузочной способности канала управления.

Каков ресурс срабатываний у данной мини-серии?

Механическая износостойкость составляет порядка 10 миллионов циклов. Электрическая износостойкость зависит от категории нагрузки, но в среднем составляет 0.5–1 млн циклов при номинальном токе AC-3.

В чем выгода покупки готовой сборки VB7 вместо двух отдельных контакторов B7?

Готовая сборка VB7 включает заводскую механическую блокировку и соединительные шины. Это сокращает время монтажа в 2 раза, исключает ошибки в схеме реверса и гарантирует компактность, которую невозможно достичь при ручной сборке.

ABB VB7-30-01-03

ABB VB7-30-01-03 представляет собой миниатюрный реверсивный контактор, спроектированный для задач, где критически важна экономия места в щите без потери надежности. Маркировка расшифровывается следующим образом: VB7 — серия мини-реверсивных контакторов, 30 — 3 основных силовых контакта, 01 — 1 вспомогательный размыкающий контакт (NC), 03 — код напряжения катушки (48В AC). В отличие от стандартных парных контакторов, эта модель имеет заводскую механическую блокировку, исключающую одновременное включение обоих направлений, что гарантирует защиту от межфазного короткого замыкания.

Инженерное преимущество модели заключается в ее плоском дизайне и возможности монтажа в любом положении. Это делает VB7 идеальным выбором для модульных систем автоматизации и OEM-оборудования, где требуется управление реверсивными двигателями до 12.5 А (AC-3). Встроенная схема защиты катушки позволяет использовать устройство в чувствительных цепях управления, снижая электромагнитные помехи на контроллеры (ПЛК).
