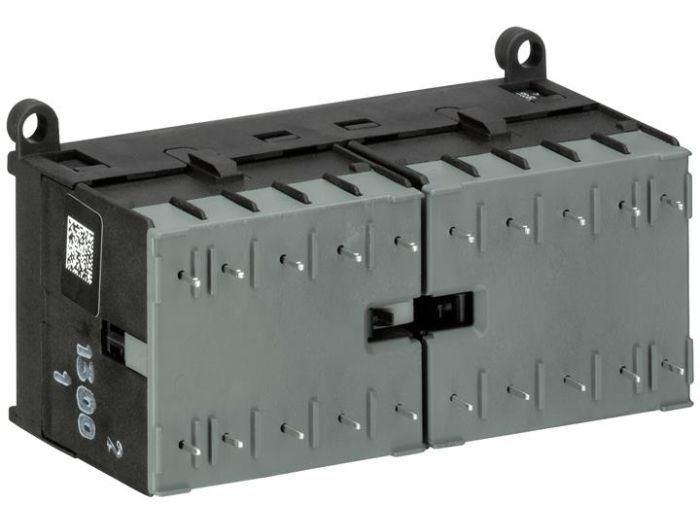

ABB VB7-30-01-P01

Артикул: VB7-30-01-P01

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 542 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VB7-30-01-P01

Раздел

Механически блокированная миниатюра

Подраздел

ABB

Вес

Тип подключения: Припаиваемые штыревые выводы (Soldering Pins) для PCB-монтажа.
Мощностные характеристики: До 5.5 кВт (400 В, категория AC-3), номинальный ток 20 А (AC-1).
Конфигурация контактов: 3 силовых НО контакта и 1 вспомогательный НЗ контакт в каждом плече.
Параметры катушки: Специальное исполнение 1.4 Вт для прямой связи с PLC (Direct Connection).
Механический ресурс: До 10 миллионов операций при соблюдении температурного режима.
Ограничения: Класс защиты IP20, требует защиты от прямого попадания влаги и пыли.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Механическая блокировка: исключает одновременное включение двух контакторов в реверсивной сборке

Прямое управление от ПЛК: катушка с низким энергопотреблением 1.4 Вт не требует промежуточных реле

Монтаж на печатную плату: исполнение P01 с припаиваемыми выводами (Soldering Pins) для компактных систем

Встроенная защита: интегрированные диоды и супрессор для гашения пиков напряжения

Бесшумная работа: оптимизированная магнитная система для эксплуатации в жилых и офисных зонах

Применение

Управление приводами малых конвейерных лент и подъемных механизмов с функцией реверса.

Интеграция в системы управления воротами, шлагбаумами и автоматическими дверями.

Коммутация ТЭНов и вентиляторов в компактных модулях HVAC-систем.

Применение в зарядных станциях электротранспорта для переключения режимов зарядки.

Использование в составе силовых плат промышленных станков с ЧПУ.

Преимущества

Game-Changer в габаритах: Сочетание реверсивной функции и высокой коммутационной способности (20 А) в одном из самых компактных корпусов на рынке.

Высокая электромагнитная совместимость: Встроенная защитная цепь предотвращает влияние коммутационных помех на чувствительную электронику контроллеров.

Энергоэффективность и малый нагрев: Сниженное потребление катушки позволяет плотно компоновать модули на плате без риска перегрева.

Универсальность установки: Конструкция обеспечивает стабильную работу в любом монтажном положении, что упрощает проектирование нестандартных шкафов управления.

FAQ

Можно ли подключать VB7-30-01-P01 напрямую к выходу контроллера без интерфейсного реле?

Да, благодаря низкому энергопотреблению катушки (1.4 Вт), данный контактор специально разработан для прямой коммутации выходами ПЛК, что снижает стоимость и габариты системы управления.

Какую роль играет механическая блокировка в этой модели?

Механическая блокировка гарантирует, что даже при одновременной подаче сигнала на обе катушки, физически замкнется только один контактор. Это предотвращает возникновение межфазного короткого замыкания в реверсивных схемах двигателя.

Каков расчетный срок службы контактора при работе с индуктивной нагрузкой (двигателями)?

При номинальной нагрузке в категории AC-3 (до 12 А при 400 В), электрическая износостойкость составляет около 700 000 циклов, что при стандартной эксплуатации промышленного оборудования эквивалентно 5-10 годам работы.

ABB VB7-30-01-P01

ABB VB7-30-01-P01 — это промышленный реверсивный мини-контактор, спроектированный для задач, где критична экономия пространства и надежность переключения фаз. Маркировка расшифровывается следующим образом: 'V' указывает на наличие заводской механической блокировки, 'B7' определяет типоразмер и мощность (до 5.5 кВт), а суффикс 'P01' обозначает исполнение для сквозного монтажа на печатную плату (THT). В отличие от стандартных контакторов, эта модель обладает плоским профилем и позволяет интегрировать силовую коммутацию непосредственно в электронные узлы управления. Инженерное решение с потреблением катушки всего 1.4 Вт делает его идеальным компонентом для систем промышленной автоматизации, работающих под прямым управлением транзисторных выходов контроллеров.
