ABB XT1HU3020AAA000XXX

Артикул: XT1HU3020AAA000XXX

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 1 117 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XT1HU3020AAA000XXX

Раздел

Формованный корпус

Подраздел

ABB

Вес

Номинальный ток (In): 20 А (фиксированный термомагнитный порог).
Магнитная отсечка (Im): 500 А (мгновенное срабатывание при КЗ).
Напряжение изоляции: 600 В AC/DC (согласно UL/CSA).
Тип подключения: Передние фиксированные выводы (F F) под шину или кабельный наконечник.
Температурный диапазон: Эксплуатация от -25°C до +70°C.
Степень защиты: IP40 (со стороны передней панели при наличии аксессуаров).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Высокая отключающая способность класса H: до 100 кА при 240В и 65 кА при 480В (UL), что позволяет использовать аппарат в сетях с высокими расчетными токами КЗ.

Компактный типоразмер XT1: обеспечивает значительную экономию места в распределительных щитах при сохранении промышленных характеристик.

Глобальная сертификация: полное соответствие стандартам UL, CSA и IEC, а также наличие морских регистров для использования в судостроении.

Термомагнитный расцепитель TMF: фиксированные уставки защиты от перегрузки и короткого замыкания (20A/500A) гарантируют стабильность параметров без риска случайного сбоя настроек.

Поддержка AC/DC: универсальность применения в цепях переменного тока и системах постоянного тока до 600В.

Применение

Защита фидеров в главных и вторичных распределительных щитах промышленных предприятий.

Использование в качестве вводного или отходящего аппарата в шкафах управления насосными и вентиляционными установками (HVAC).

Обеспечение защиты в системах бесперебойного питания (ИБП) и солнечных электростанциях благодаря работе с постоянным током.

Применение в OEM-оборудовании, предназначенном для экспорта в страны с требованиями стандартов UL/CSA (США, Канада).

Преимущества

Оптимизация складских запасов: Возможность использования одного и того же аппарата для переменного (AC) и постоянного (DC) тока снижает затраты на логистику и проектирование.

Исключительная надежность в компактном корпусе: XT1 обеспечивает защиту, для которой ранее требовались более крупные и дорогие типоразмеры (XT2 или XT3).

Простота интеграции: Технология Fixed Front (F F) и широкий спектр дополнительных аксессуаров (вспомогательные контакты, дистанционные расцепители) позволяют легко встроить автомат в любую систему автоматизации.

Устойчивость к тяжелым условиям: Корпус и внутренние компоненты рассчитаны на работу в широком температурном диапазоне и сертифицированы для применения на судах.

FAQ

Можно ли использовать этот автоматический выключатель в сетях 400В IEC, если он маркирован как UL/CSA?

Да, серия ABB Tmax XT является мультистандартной. Данный аппарат сертифицирован одновременно по стандартам IEC 60947-2 и UL 489 / CSA C22.2, что делает его универсальным для использования как на европейском, так и на североамериканском рынках.

Каков регламент обслуживания для выключателей серии XT1 с расцепителем TMF?

Расцепитель TMF является необслуживаемым. Рекомендуется проводить ежегодную визуальную проверку на отсутствие следов перегрева, проверять момент затяжки силовых клемм и выполнять 1-2 контрольных включения/отключения механизма для предотвращения заклинивания подвижных частей.

В чем экономическая выгода использования XT1H вместо стандартного XT1N?

Выгода заключается в возможности установки автомата в точках сети с высоким ожидаемым током короткого замыкания без установки дополнительных токоограничивающих устройств или перехода на более крупный габарит, что экономит до 25% общей стоимости щитового оборудования.

ABB XT1HU3020AAA000XXX

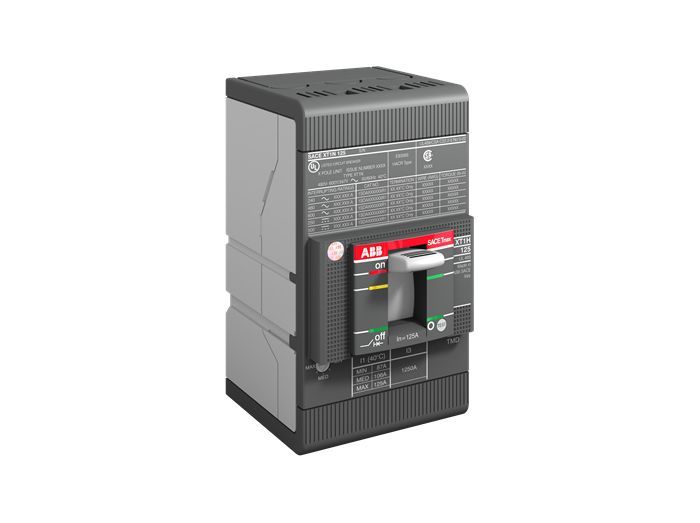

ABB SACE Tmax XT1HU3020AAA000XXX — это промышленный силовой автоматический выключатель в литом корпусе (MCCB), спроектированный для обеспечения бескомпромиссной защиты распределительных сетей. Как эксперт в области электрораспределения, отмечу, что модификация XT1H является «силовым атлетом» в малом корпусе: индекс «H» указывает на повышенную предельную отключающую способность, что критически важно для защиты ответвлений, расположенных вблизи мощных трансформаторных подстанций. Маркировка XT1H 125 TMF 20-500 расшифровывается как выключатель 1-го габарита на ток 125А (макс) с фиксированным термомагнитным расцепителем на 20А и электромагнитной отсечкой при 500А. Выбор данной модели вместо бюджетных аналогов обусловлен необходимостью обеспечения высокой селективности и надежности в жестких индустриальных условиях, где отказы недопустимы.
