Advantech PCI-1203-06AE

Артикул: PCI-1203-06AE
Изготовитель: ADVANTECH

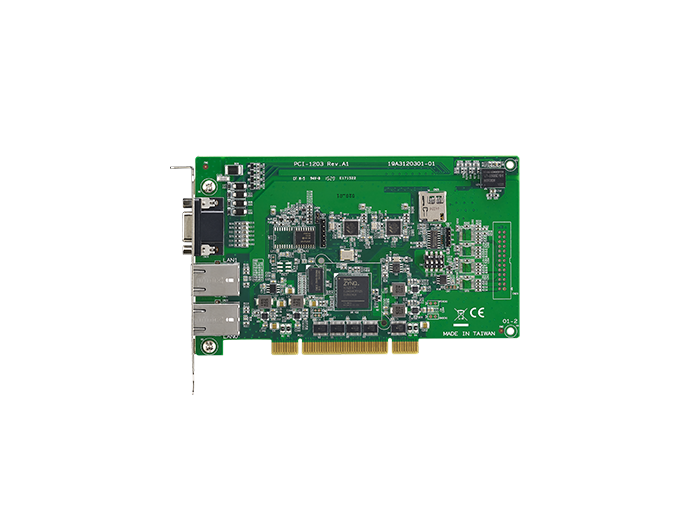

Thumbnail 0
Advantech PCI-1203-06AE 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCI-1203-06AE

Раздел
Сетевые аксессуары
Подраздел
Advantech
Вес
  • Интерфейс: Universal PCI (совместимость с 32-битными слотами 3.3В и 5В).
  • Протокол: EtherCAT (CoE - CANopen over EtherCAT).
  • Коммуникации: 2 порта RJ45, скорость 100 Мбит/с (Full Duplex).
  • Программная поддержка: Windows 7/10/11 (32/64-bit), библиотеки C++, C#, VB.NET.
  • Питание: Потребление 5В пост. тока, макс. 2.5А.
  • Рабочий диапазон: Температура 0...+60°C, влажность 5-95% без образования конденсата.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ADVANTECH на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
2-портовый EtherCAT Master для прецизионного управления движением
Поддержка до 6 осей синхронного управления в реальном времени
Универсальный PCI-интерфейс (3.3V/5V) для интеграции в промышленные ПК
Минимальный цикл обновления данных до 250 мкс
Полная совместимость с библиотеками Advantech Common Motion API
Применение
Управление многоосевыми ЧПУ-станками (фрезерная, лазерная резка).
Роботизированные ячейки и манипуляторы в линиях сборки электроники.
Высокоскоростные упаковочные и этикетировочные машины.
Системы автоматизированного оптического контроля (AOI) с синхронизацией камеры и подачи.
Стенды для испытаний и лабораторное оборудование с динамическим управлением нагрузкой.
Преимущества
Высокая точность синхронизации: Поддержка технологии Distributed Clock (DC) обеспечивает джиттер менее 1 мкс, что гарантирует идеальное позиционирование приводов.
Снижение нагрузки на CPU: Аппаратная обработка протокола EtherCAT высвобождает ресурсы центрального процессора для выполнения прикладных задач и логики ПО.
Гибкая топология сети: Наличие двух портов позволяет строить линии связи типа «кольцо» для обеспечения отказоустойчивости системы при обрыве кабеля.
Единая среда разработки: Использование Common Motion API сокращает время написания кода и упрощает масштабирование проекта.
FAQ

Можно ли использовать эту плату с сервоприводами сторонних производителей?

Да, PCI-1203-06AE поддерживает стандарт профиля CiA 402, что обеспечивает совместимость с любыми сервоусилителями и шаговыми двигателями, сертифицированными для работы в сетях EtherCAT.


Какое обслуживание требуется плате в процессе эксплуатации?

Плата имеет пассивное охлаждение и не требует специального обслуживания. Рекомендуется ежегодная проверка надежности фиксации в PCI-слоте и очистка разъемов RJ45 от пыли в условиях агрессивных производственных сред.


В чем коммерческое преимущество PCI-1203 перед программными Master-решениями?

Аппаратный контроллер PCI-1203 гарантирует стабильность цикла связи независимо от зависаний или перегрузок операционной системы ПК. Это снижает риск брака продукции и повреждения дорогостоящего оборудования, окупая инвестиции за счет повышения надежности системы.


Advantech PCI-1203-06AE
Advantech PCI-1203-06AE — это специализированная плата управления, разработанная инженерами для создания высокопроизводительных систем промышленной автоматизации на базе протокола EtherCAT. В отличие от стандартных сетевых адаптеров, данная модель является аппаратным Master-узлом, который гарантирует детерминированную передачу данных и жесткое соблюдение временных циклов, что критично для многоосевой синхронизации. Маркировка '06AE' определяет лимит управления до 6 физических или виртуальных осей, предлагая сбалансированное решение для станков средней сложности. Выбор PCI-1203-06AE оправдан при необходимости внедрения технологии EtherCAT в существующие серверные или промышленные решения с классическим PCI-интерфейсом, обеспечивая переход на современные стандарты связи без радикальной смены аппаратной платформы.
