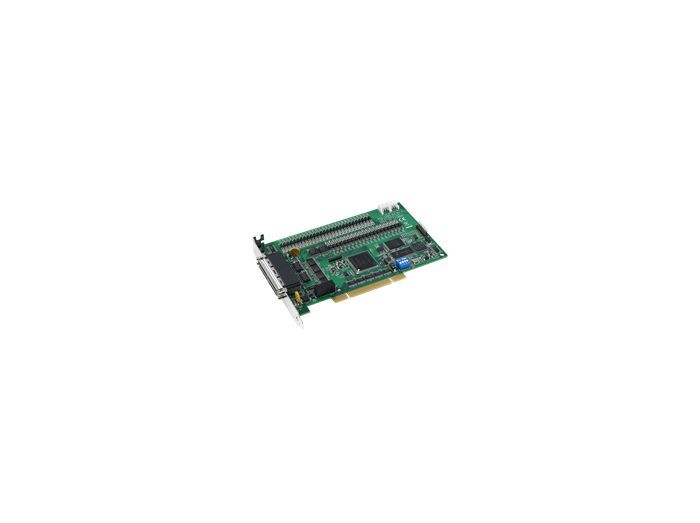

Advantech PCI-1285V-AE

Артикул: PCI-1285V-AE
Изготовитель: ADVANTECH
Thumbnail 0
Advantech PCI-1285V-AE 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCI-1285V-AE

Раздел
Сетевые аксессуары
Подраздел
Advantech
Вес
  • Шина: PCI 32-бит, универсальная (3.3 В и 5 В).
  • Количество осей: 8 независимых каналов управления.
  • Тип выходного сигнала: Pulse/Direction (импульс/направление) или CW/CCW.
  • Входы/Выходы: Изолированные цифровые входы для лимитов, домашних меток и экстренной остановки.
  • Рабочая температура: От 0 до +60 °C при относительной влажности до 95%.
  • Разъемы: 100-контактный SCSI-тип для надежного промышленного соединения.
  • Максимальное потребление тока: 5 В пост. тока при 850 мА.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ADVANTECH на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
8-осевое управление перемещением на базе выделенного DSP-процессора
Поддержка высокоскоростного импульсного вывода до 5 Мппс
Аппаратная реализация профилей скорости T-кривой и S-кривой
Сложные алгоритмы линейной и круговой интерполяции для многоосевых систем
Технология SoftMotion для гибкой настройки траекторий в реальном времени
Применение
Системы автоматического оптического контроля (AOI) для дефектоскопии печатных плат.
Многоосевые станки с ЧПУ для фрезеровки, лазерной или плазменной резки.
Высокопроизводительные роботы-манипуляторы для линий сборки электроники (Pick-and-Place).
Дозирующее оборудование в фармацевтической и пищевой промышленности.
Лабораторные установки для прецизионного сканирования и микропозиционирования.
Преимущества
DSP-Based Architecture: Гарантирует стабильность частоты импульсов и исключает джиттер, характерный для программных контроллеров.
Hardware Position Latch: Функция мгновенного захвата позиции по внешнему сигналу с точностью до микросекунд для измерительных систем.
Compare Trigger: Возможность выдачи управляющего сигнала при достижении заданной координаты без участия ЦП.
Синхронное управление: Возможность одновременного старта и остановки всех осей для обеспечения геометрической точности траектории.
Совместимость с Common Motion SDK: Единая программная среда упрощает переход между различными платами управления Advantech.
FAQ

Поддерживает ли PCI-1285V-AE работу в 64-битных версиях Windows 10/11?

Да, плата полностью совместима с современными 64-битными ОС через пакет драйверов Advantech Common Motion SDK, который включает библиотеки для C++, C# и LabVIEW.


Какова периодичность калибровки или технического обслуживания платы?

Плата является полностью твердотельной и не требует периодической калибровки. Рекомендуется раз в полгода проверять надежность фиксации разъема SCSI и отсутствие запыленности в слоте PCI.


Входит ли кабель для подключения приводов в стандартный комплект поставки?

Стандартная комплектация включает только саму плату и документацию. Соединительные кабели (например, PCL-101100) и клеммные панели (ADAM-3956) подбираются отдельно в зависимости от типа используемых серводрайверов.


Advantech PCI-1285V-AE
Плата Advantech PCI-1285V-AE представляет собой высокотехнологичное решение для прецизионного управления движением. В отличие от бюджетных контроллеров, данная модель оснащена мощным сигнальным процессором (DSP), который берет на себя все вычисления траекторий, полностью разгружая центральный процессор ПК. Это критически важно для систем, где требуется жесткое соблюдение временных циклов и исключение программных задержек ОС Windows. Архитектура SoftMotion позволяет инженерам интегрировать сложные алгоритмы позиционирования без глубокого программирования ПЛИС, используя стандартные библиотеки. Модель идеальна для задач, требующих синхронизации до 8 осей серво- или шаговых двигателей с высокой плотностью сигналов.
