Advantech PCIE-1765-AE

Артикул: PCIE-1765-AE
Изготовитель: ADVANTECH

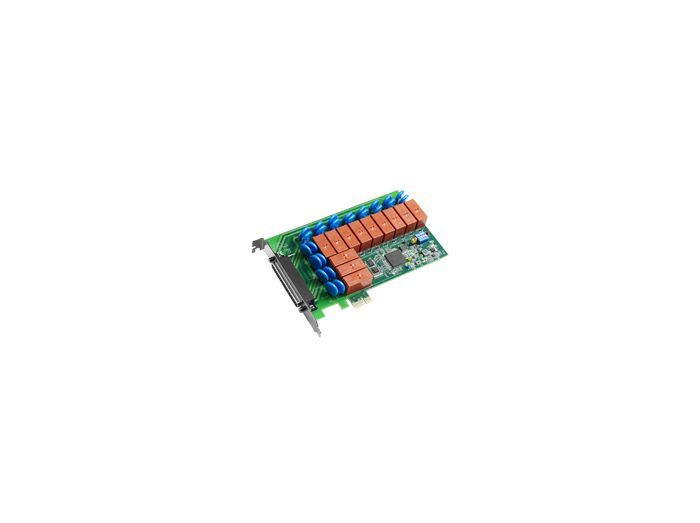

Thumbnail 0
Advantech PCIE-1765-AE 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCIE-1765-AE

Раздел
Сетевые аксессуары
Подраздел
Advantech
Вес
  • Интерфейс подключения: PCI Express x1 (совместим со слотами x4, x8, x16).
  • Конфигурация реле: 10 каналов Form A, 2 канала Form C.
  • Параметры входов: 12 каналов с поддержкой напряжения до 10-30 В DC.
  • Разъем: Высокоплотный 68-pin SCSI-II (требует кабель PCL-10168).
  • Диапазон рабочих температур: от 0 до +60°C при влажности до 95%.
  • Максимальный ток коммутации реле: до 2A при 30V DC или 0.5A при 125V AC.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ADVANTECH на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
12 каналов релейного выхода (Form A и Form C) для управления нагрузкой
12 каналов изолированного цифрового ввода для мониторинга датчиков
Высокая гальваническая развязка (2500 В DC) для защиты системной платы
Совместимость с шиной PCI Express x1 и современными промышленными ПК
Поддержка программного пакета Advantech DAQNavi для быстрой интеграции
Применение
Управление электроприводами, соленоидами и лампами индикации в АСУ ТП.
Системы автоматизированного тестирования (ATE) для переключения сигнальных цепей.
Мониторинг состояния «сухих контактов» в системах безопасности и контроля доступа.
Автоматизация зданий (BMS) и управление климатическим оборудованием.
Интеграция в испытательные стенды для имитации дискретных сигналов.
Преимущества
Защита от перенапряжений: Изоляция до 2.5 кВ предотвращает выход из строя управляющего компьютера при сбоях на линии.
Универсальность коммутации: Сочетание реле типов Form A (нормально разомкнутые) и Form C (перекидные) расширяет возможности подключения периферии.
Промышленная долговечность: Реле рассчитаны на миллионы циклов срабатывания, обеспечивая низкую стоимость владения системой.
Удобство пусконаладки: Интегрированное ПО DAQNavi позволяет тестировать каналы в режиме реального времени без написания сложного программного кода.
FAQ

Какое дополнительное оборудование необходимо для подключения сигналов к PCIE-1765?

Для удобного монтажа рекомендуется использовать экранированный кабель PCL-10168-1E и клеммную плату ADAM-3968. Это обеспечит надежный контакт и защиту от помех.


Каков ресурс встроенных электромеханических реле?

Реле обеспечивают до 5 миллионов циклов переключения без нагрузки. При максимальной нагрузке (2А/30В) гарантированный ресурс составляет не менее 100 000 циклов.


Поддерживает ли данная плата современные операционные системы?

Да, Advantech предоставляет драйверы SDK для Windows 10/11 и различных дистрибутивов Linux, что гарантирует совместимость с актуальным ПО и долгосрочную поддержку проекта.


Advantech PCIE-1765-AE
Плата Advantech PCIE-1765-AE разработана для профессиональных систем промышленной автоматизации, требующих высокой надежности при коммутации исполнительных механизмов. В отличие от потребительских решений, данная модель ориентирована на эксплуатацию в условиях агрессивной электромагнитной среды. Аббревиатура PCIE в названии подчеркивает использование актуального интерфейса PCI Express, что делает карту совместимой со всеми современными серверными и промышленными материнскими платами. Инженеры выбирают PCIE-1765 за её гибридную архитектуру: наличие 12 реле и 12 изолированных входов позволяет одновременно управлять процессами и получать обратную связь в рамках одного слота расширения. Это идеальный выбор для модернизации систем, где требуется высокая плотность каналов ввода-вывода при сохранении компактности системы.
