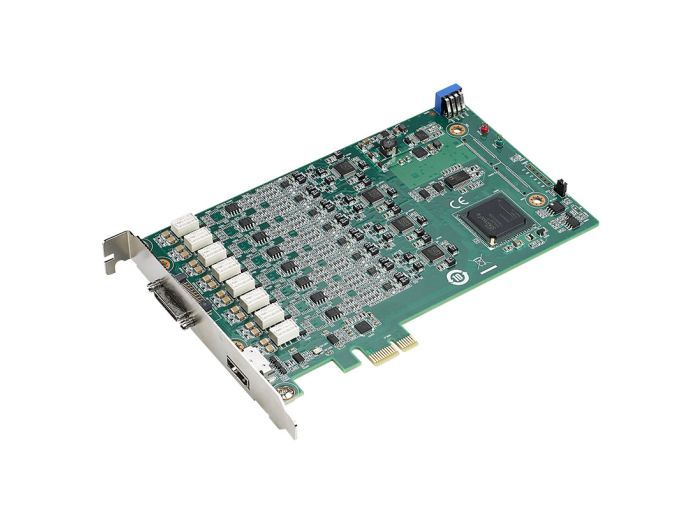

Advantech PCIE-1802-AE

Артикул: PCIE-1802-AE
Изготовитель: ADVANTECH
Thumbnail 0
Advantech PCIE-1802-AE 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCIE-1802-AE

Раздел
Сетевые аксессуары
Подраздел
Advantech
Вес
  • Интерфейс подключения: PCI Express x1 (совместим со слотами x4, x8, x16).
  • Тип входного сигнала: Аналоговое напряжение, поддержка IEPE (AC/DC coupling).
  • Разъемы: VHDCI для подключения специализированных кабелей и клеммных плат (например, PCL-1010B).
  • Температурный режим: Эксплуатация в диапазоне от 0 до 60 °C при относительной влажности до 95%.
  • Программная совместимость: Драйверы для Windows 7/10/11, поддержка LabVIEW, MATLAB, C++, C#, Python через библиотеку DAQNavi.
  • Защита: Встроенная защита от перенапряжения по входу.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ADVANTECH на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
8 каналов одновременного сбора данных (DSA) для прецизионного анализа
Разрешение 24-бит АЦП с широким динамическим диапазоном (102 дБ)
Интегрированная поддержка питания IEPE (4 мА) для акселерометров и микрофонов
Встроенные антиалиасинговые (анти-алайзинг) фильтры на каждом канале
Высокая частота дискретизации до 128 кГц на канал для анализа ВЧ-сигналов
Применение
Мониторинг промышленного оборудования: Постоянный анализ вибраций турбин, подшипников и двигателей для прогнозирования износа (Predictive Maintenance).
Акустические испытания: Измерение уровня звукового давления, спектральный анализ шумов в автомобильной и аэрокосмической отраслях (NVH-тестирование).
Структурный мониторинг (SHM): Контроль напряженно-деформированного состояния мостов, зданий и сложных инженерных сооружений.
Лабораторные исследования: Высокоточные измерения в задачах неразрушающего контроля и модального анализа материалов.
Преимущества
Прецизионная синхронизация: Возможность объединения нескольких плат в одну систему через шину синхронизации для масштабирования до 32 и более каналов без потери фазовой когерентности.
Прямое подключение датчиков: Встроенные источники тока IEPE позволяют подключать промышленные датчики вибрации и акустические сенсоры напрямую к плате без внешних усилителей-кондиционеров.
Максимальная достоверность сигнала: Использование 24-битных дельта-сигма преобразователей гарантирует отсутствие спектральных наложений и минимальный уровень собственных шумов системы.
Промышленная надежность: Архитектура PCIe обеспечивает высокую пропускную способность, исключая задержки при передаче потоковых данных в реальном времени на хост-компьютер.
FAQ

Требуются ли дополнительные блоки питания для работы с акселерометрами?

Нет, плата PCIE-1802-AE имеет встроенную поддержку питания IEPE (4 мА / 24 В), что позволяет подключать стандартные пьезоэлектрические датчики напрямую через коаксиальный кабель.


Как часто требуется калибровка данной платы для поддержания 24-битной точности?

Производитель рекомендует проводить процедуру калибровки один раз в 12 месяцев в сертифицированном центре для компенсации временного дрейфа характеристик АЦП.


Входит ли в комплект поставки кабель для подключения датчиков?

Стандартная комплектация включает только саму плату и документацию. Для подключения рекомендуется приобрести кабель PCL-1010B и клеммную панель ADAM-3968 для удобной коммутации сигналов.


Advantech PCIE-1802-AE
Advantech PCIE-1802-AE — это специализированная плата динамического сбора данных (DSA), разработанная для задач, требующих высокой точности в виброакустическом анализе и мониторинге состояния конструкций. Как инженерное решение, плата устраняет проблему фазовых сдвигов между каналами благодаря архитектуре с одновременной выборкой, что критично при анализе модальных форм и локализации источников шума. Маркировка PCIE-1802 указывает на принадлежность к серии высокопроизводительных DAQ-устройств с интерфейсом PCI Express, где индекс AE подтверждает соответствие актуальным экологическим стандартам и ревизиям аппаратного обеспечения. В отличие от стандартных АЦП общего назначения, данная модель оптимизирована для работы со слабыми сигналами в условиях промышленных помех, обеспечивая исключительную чистоту данных за счет аппаратной фильтрации и программной поддержки через SDK DAQNavi.
