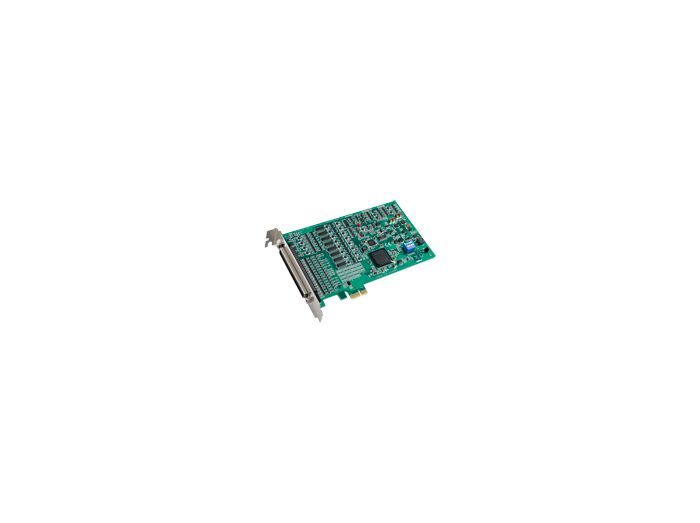

Advantech PCIE-1812-AE

Артикул: PCIE-1812-AE
Изготовитель: ADVANTECH
Thumbnail 0
Advantech PCIE-1812-AE 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCIE-1812-AE

Раздел
Сетевые аксессуары
Подраздел
Advantech
Вес
  • Интерфейс подключения: PCI Express x1 (совместим со слотами x4, x8, x16).
  • Тип входных сигналов: Дифференциальный (Differential).
  • Входные диапазоны напряжения: ±1 В, ±2 В, ±5 В, ±10 В.
  • Разъем подключения: 68-контактный VHDCI (требуется специализированный кабель PCL-10168).
  • Температурный режим: Эксплуатация при температуре от 0 до +60 °C.
  • Ключевое ограничение: Не поддерживает прямую подачу сигналов высокого напряжения без предварительного согласования/делителей.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ADVANTECH на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
8 каналов одновременного аналогового ввода (AI) с разрешением 16 бит
Высокая скорость дискретизации до 250 кВыб/с на каждый канал
Шина PCI Express x1 для быстрой передачи данных в промышленных ПК
Встроенная FIFO-память объемом 4 КБ для предотвращения потери данных
Поддержка 2 каналов аналогового вывода (AO) и 32 каналов цифрового ввода/вывода (DIO)
Применение
Мониторинг состояния промышленного оборудования (анализ вибраций и акустической эмиссии).
Контроль качества электроэнергии и анализ гармоник в многофазных сетях.
Баллистические и аэродинамические испытания на стендах НИОКР.
Системы неразрушающего контроля с использованием ультразвуковых датчиков.
Преимущества
Нулевая фазовая задержка: Одновременное сэмплирование позволяет проводить точный векторный анализ и сопоставление фаз сигналов без программной коррекции.
Высокая помехоустойчивость: Архитектура платы минимизирует перекрестные помехи (crosstalk), характерные для многоканальных систем с коммутацией входов.
Универсальность триггеров: Поддержка аналогового и цифрового старта, а также возможность работы по внешнему тактовому сигналу для синхронизации с другими модулями в стойке.
Экосистема DAQNavi: Поставляется с SDK, поддерживающим C#, C++, VB.NET, LabVIEW и MATLAB, что сокращает время интеграции в существующее ПО.
FAQ

Как обеспечить максимальную точность измерений при длине кабеля более 2 метров?

Для минимизации наводок рекомендуется использовать экранированный кабель PCL-10168H и клеммную плату ADAM-3968 с винтовыми зажимами, а также подключать сигналы по дифференциальной схеме.


Нуждается ли плата в периодическом обслуживании или калибровке?

PCIE-1812-AE не содержит подвижных частей и не требует обслуживания. Для метрологических целей рекомендуется проводить заводскую калибровку один раз в год через авторизованные сервисные центры Advantech.


Какая гарантия предоставляется на данное оборудование?

На плату действует стандартная промышленная гарантия 2 года. Высокий показатель MTBF (среднее время наработки на отказ) делает её оптимальным выбором для систем с циклом эксплуатации более 5-7 лет.


Advantech PCIE-1812-AE
Advantech PCIE-1812-AE — это специализированная плата сбора данных (DAQ), спроектированная инженерами для задач, требующих строго синхронного измерения сигналов. В отличие от стандартных мультиплексированных плат, данная модель оснащена индивидуальными АЦП на каждом из 8 каналов, что полностью устраняет фазовый сдвиг между входными сигналами. Маркировка 'AE' подтверждает соответствие актуальным экологическим и производственным стандартам Advantech для глобального рынка. Устройство идеально подходит для анализа переходных процессов и мониторинга высокодинамичных систем, где точность временных меток критичнее общей пропускной способности.
ADVANTECH
Компания – производитель оборудования и компонентов для автоматизации, в том числе плат для ПЛК, переключателей и концевых выключателей. Решения используются в промышленных системах управления и контроля. Также в ассортименте есть продукция от QUATECH.
