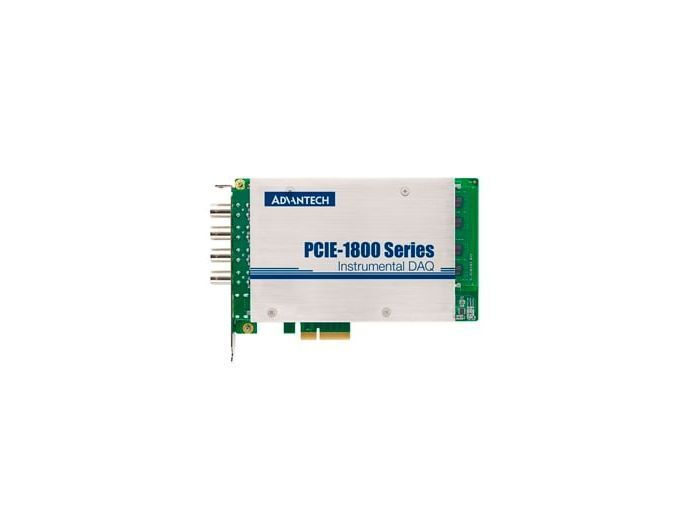

Advantech PCIE-1840-AE

Артикул: PCIE-1840-AE
Изготовитель: ADVANTECH
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCIE-1840-AE

Раздел
Сетевые аксессуары
Подраздел
Advantech
Вес
  • Интерфейс подключения: PCI Express x4 Gen 2.
  • Количество каналов: 4 аналоговых входа (BNC через переходник или специализированный разъем).
  • Максимальная частота дискретизации: 125 MS/s на канал.
  • Разрешение АЦП: 16 бит.
  • Входное сопротивление: 50 Ом / 1 МОм (программно выбираемое).
  • Поддерживаемое ПО: Advantech DAQNavi SDK, LabVIEW, MATLAB, Windows/Linux драйверы.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ADVANTECH на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
4 независимых канала с частотой дискретизации до 125 Мвыб/с на каждый канал
Высокое разрешение АЦП (16 бит) для прецизионного захвата аналоговых сигналов
Интерфейс PCI Express x4 с высокой пропускной способностью для передачи данных в реальном времени
Глубокая встроенная память для захвата длительных последовательностей данных
Поддержка расширенных функций запуска (триггеров) и внешней синхронизации
Применение
Ультразвуковая дефектоскопия и неразрушающий контроль материалов.
Мониторинг переходных процессов в энергетических сетях и высоковольтном оборудовании.
Анализ радиочастотных сигналов и вибрационный мониторинг сложных механических узлов.
Автоматизированные системы тестирования (ATE) полупроводниковых компонентов и печатных плат.
Преимущества
Сверхточная синхронизация: Возможность объединения нескольких плат в одном шасси для создания многоканальных измерительных комплексов с единым тактовым генератором.
Целостность данных: Продуманная схемотехника входных каскадов минимизирует перекрестные помехи между каналами, обеспечивая высокую достоверность измерений.
Оптимизация разработки: Полная совместимость с драйверами Advantech SDK сокращает время вывода готового решения на рынок (Time-to-Market).
Промышленная надежность: Компоненты серверного класса гарантируют стабильную работу в режиме 24/7 при интенсивных вычислительных нагрузках.
FAQ

Поддерживает ли PCIE-1840 одновременную выборку по всем каналам?

Да, плата оснащена индивидуальными АЦП для каждого канала, что обеспечивает строго одновременную (simultaneous) выборку данных без задержек, характерных для мультиплексированных систем.


Как обеспечивается охлаждение платы при длительной работе на максимальной частоте?

Плата оснащена пассивным радиатором на ключевых компонентах. Для стабильной эксплуатации в промышленных ПК рекомендуется обеспечить активный приток воздуха внутри корпуса не менее 0.5 м/с.


Какая гарантия предоставляется на оборудование Advantech и включено ли ПО в стоимость?

На плату распространяется стандартная промышленная гарантия 2 года. Библиотеки SDK DAQNavi и примеры кода для интеграции доступны для скачивания бесплатно и входят в экосистему поддержки продукта.


Advantech PCIE-1840-AE
Advantech PCIE-1840-AE представляет собой специализированную плату оцифровки (диджитлайзер) высокого разрешения, предназначенную для интеграции в системы промышленной автоматизации и лабораторного тестирования. В отличие от стандартных модулей сбора данных, эта модель ориентирована на высокоскоростные переходные процессы, где критически важна одновременная фиксация сигналов по четырем каналам без фазового сдвига. Устройство оснащено ПЛИС (FPGA) для предварительной обработки потоков, что снижает нагрузку на центральный процессор системы. Маркировка PCIE-1840 указывает на принадлежность к серии высокопроизводительных модулей Advantech с поддержкой программного стека DAQNavi, что позволяет бесшовно интегрировать плату в программные среды LabVIEW, C# и Python. Выбор данной модели оправдан в задачах, требующих широкой полосы пропускания и минимального уровня шумов при оцифровке.
