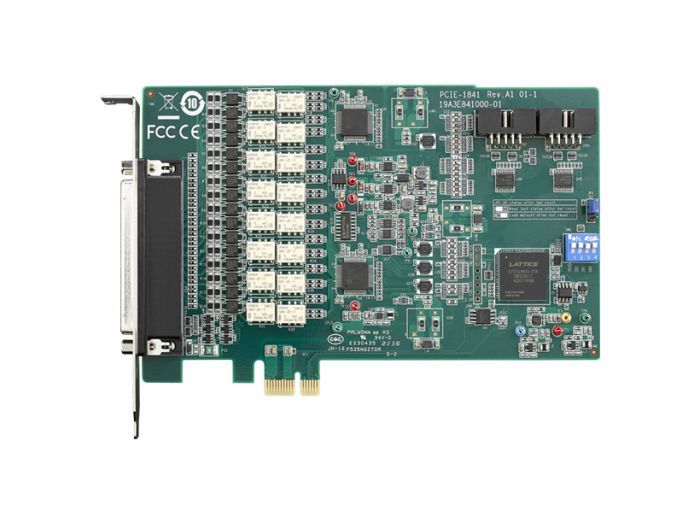

Advantech PCIE-1841-A

Артикул: PCIE-1841-A
Изготовитель: ADVANTECH
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCIE-1841-A

Раздел
Сетевые аксессуары
Подраздел
Advantech
Вес
  • Входной интерфейс: 16 дифференциальных каналов (Simultaneous Sampling).
  • Разъем подключения: 68-pin SCSI-type female.
  • Программная совместимость: Windows 10/11, Linux, библиотеки LabVIEW, MATLAB, C#/.NET.
  • Ключевое ограничение: Рабочая температура от 0 до 60°C, требует стабильного охлаждения внутри корпуса ПК.
  • Питание: Потребление по шине 3.3 В и 12 В (типовое 3.12 Вт).
  • Аксессуары: Рекомендуется использование экранированного кабеля PCL-10168 для предотвращения наводок.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ADVANTECH на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
18-битное разрешение АЦП для прецизионного захвата сигналов
Синхронная выборка по 16 каналам (Simultaneous AI) без фазовых искажений
Высокая скорость дискретизации: 1 Мвыб/с на каждый канал индивидуально
Интерфейс PCI Express x1 Gen2 с высокой пропускной способностью
Поддержка драйверов и SDK через экосистему Advantech DAQNavi
Применение
Многоканальный анализ акустических и вибрационных сигналов в авиастроении.
Мониторинг переходных процессов и качества электроэнергии в высоковольтных сетях.
Системы неразрушающего контроля и ультразвуковой дефектоскопии.
Лабораторные испытания двигателей внутреннего сгорания и электроприводов.
Баллистические измерения и регистрация ударных нагрузок.
Преимущества
Нулевой фазовый сдвиг между каналами: Использование выделенного АЦП на каждый вход гарантирует синхронность измерений, необходимую для анализа векторов и гармоник.
Высокое отношение сигнал/шум: 18-битное разрешение позволяет различать мельчайшие изменения сигнала на фоне промышленных помех.
Эффективная обработка потоков данных: Большая емкость FIFO-буфера минимизирует риск потери пакетов данных при передаче через шину PCIe в ОС реального времени.
Интеграция в экосистему DAQNavi: Единый программный интерфейс сокращает время разработки ПО и обеспечивает легкую миграцию между различными платформами Advantech.
FAQ

Какова суммарная скорость передачи данных при задействовании всех 16 каналов?

Плата обеспечивает 1 Мвыб/с на канал одновременно, что дает суммарный поток данных в 16 миллионов выборок в секунду. Архитектура PCIe Gen2 x1 полностью справляется с такой нагрузкой без задержек.


Требуется ли периодическая калибровка устройства?

Для поддержания 18-битной точности рекомендуется проводить заводскую калибровку раз в год. Устройство поддерживает функцию самокалибровки (self-calibration) для компенсации температурного дрейфа в процессе работы.


Каков срок гарантии и ожидаемый жизненный цикл модели?

На PCIE-1841-A распространяется стандартная двухлетняя гарантия Advantech. Как промышленное решение, модель имеет длительный жизненный цикл (7+ лет), что гарантирует доступность запчастей для долгосрочных проектов.


Advantech PCIE-1841-A
Advantech PCIE-1841-A представляет собой высокопроизводительную плату сбора данных, спроектированную для задач, требующих максимальной временной точности. В отличие от стандартных мультиплексированных плат, данная модель оснащена индивидуальными АЦП на каждом из 16 каналов. Это исключает временную задержку (Phase Lag) между сигналами, что критично для корреляционного анализа и измерения быстропротекающих процессов. Маркировка PCIE-1841-A указывает на принадлежность к серии прецизионных устройств с 18-битной архитектурой, обеспечивающей динамический диапазон, значительно превосходящий стандартные 16-битные решения. Инженерам стоит выбрать эту модель при необходимости одновременного мониторинга множества высокочастотных датчиков в условиях жестких требований к целостности данных.
