Дата обновления: 30.03.2026
Данный товар сейчас просматривают: 30 чел

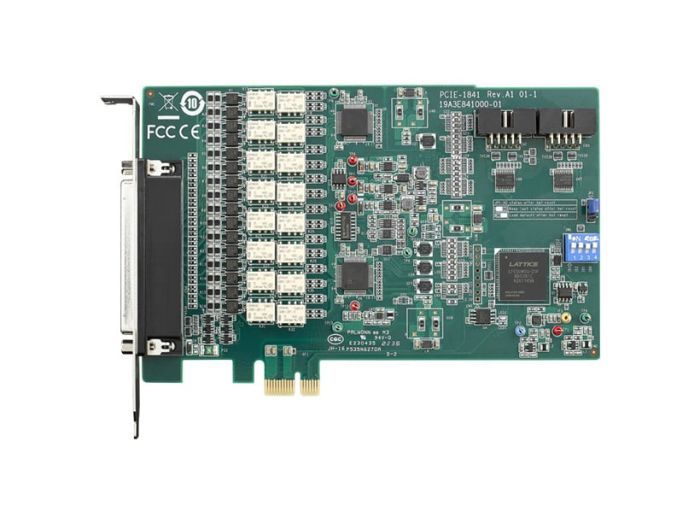

Advantech PCIE-1841L-A

Артикул: PCIE-1841L-A
Изготовитель: ADVANTECH
Thumbnail 0
Advantech PCIE-1841L-A 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCIE-1841L-A

Раздел
Сетевые аксессуары
Подраздел
Advantech
Вес
  • Тип интерфейса: PCI Express x1 (совместим со слотами x4, x8, x16).
  • Конфигурация входов: 8 каналов дифференциального ввода с индивидуальными АЦП.
  • Программная совместимость: Поддержка ОС Windows (7/10/11) и Linux через SDK DAQNavi, драйверы для LabVIEW и MATLAB.
  • Тип разъема: 68-pin SCSI (требуется специализированный кабель PCL-10168).
  • Энергопотребление: Типовое значение 3.3В @ 450мА, 12В @ 430мА.
  • Рабочий диапазон температур: от 0 до 60 °C (необходимо обеспечить достаточный обдув внутри корпуса ПК).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ADVANTECH на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
8 независимых каналов аналогового ввода (Simultaneous AI)
Высокое разрешение 18-бит для прецизионных измерений
Скорость дискретизации до 1 Мвыб/с на каждый канал
Шина PCI Express Gen2 x1 для высокоскоростной передачи данных
Поддержка расширенной библиотеки драйверов Advantech DAQNavi
Применение
Анализ вибраций и акустических характеристик в авиастроении и автомобильной промышленности.
Мониторинг качества электроэнергии (анализ гармоник и переходных процессов в сетях высокого напряжения).
Проведение баллистических испытаний и краш-тестов, требующих мгновенной фиксации данных с множества датчиков.
Научно-исследовательские стенды для изучения волновых процессов и физики плазмы.
Преимущества
Устранение фазовых искажений: Одновременный захват данных по всем 8 каналам позволяет корректно анализировать корреляцию сигналов и строить точные векторные диаграммы.
Высокая помехозащищенность: Раздельные тракты аналогового ввода минимизируют межканальные наводки (Crosstalk) даже при работе на максимальных частотах дискретизации.
Интеллектуальное управление потоком: Встроенная память FIFO и поддержка прямого доступа к памяти (DMA) предотвращают потерю пакетов данных при высокой загрузке системной шины.
Гибкая система тактирования: Возможность использования внутренних и внешних источников синхронизации для интеграции в распределенные измерительные комплексы.
FAQ

В чем главное преимущество Simultaneous Sampling перед Multiplexed AI?

В мультиплексированных системах один АЦП переключается между каналами, создавая небольшую задержку (тайминг-скин) между выборками. Simultaneous Sampling использует отдельный АЦП для каждого канала, что гарантирует захват данных в один и тот же момент времени, исключая фазовые ошибки.


Какова максимальная длина кабеля без потери точности 18-битного сигнала?

Для сохранения точности 18-бит рекомендуется использовать экранированные кабели Advantech длиной не более 2 метров. При необходимости передачи на большие расстояния следует использовать согласующие усилители или дифференциальные схемы подключения.


Поставляется ли в комплекте программное обеспечение для визуализации данных?

В комплекте поставляется утилита Advantech Navigator, позволяющая протестировать каналы и выполнить базовую калибровку. Для полноценной записи и визуализации рекомендуется использовать пакеты DAQNavi SDK или интеграцию с LabVIEW/Python.


Advantech PCIE-1841L-A
Advantech PCIE-1841L-A представляет собой специализированную плату сбора данных (DAQ), спроектированную для задач, где критически важна временная синхронизация между каналами. В отличие от стандартных плат с мультиплексированием, архитектура данной модели включает выделенные АЦП для каждого канала, что обеспечивает одновременную выборку (Simultaneous Sampling) без фазового сдвига. Инженерная ценность PCIE-1841L заключается в сочетании высокой разрядности 18-бит (что дает в 4 раза большую точность, чем у 16-битных аналогов) и внушительной частоты дискретизации 1 МГц на канал. Это делает устройство идеальным инструментом для анализа динамических сигналов, где требуется высокая детализация во временной области.
ADVANTECH
Компания – производитель оборудования и компонентов для автоматизации, в том числе плат для ПЛК, переключателей и концевых выключателей. Решения используются в промышленных системах управления и контроля. Также в ассортименте есть продукция от QUATECH.
