Advantech PCIE-1884-AE

Артикул: PCIE-1884-AE
Изготовитель: ADVANTECH
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCIE-1884-AE

Раздел
Сетевые аксессуары
Подраздел
Advantech
Вес
  • Интерфейс: PCI Express x1 (совместим со слотами x4, x8, x16).
  • Типы сигналов: Дифференциальный (RS-422) или несимметричный (TTL).
  • Изоляция: Защита входов от перенапряжений до 2,500 VDC.
  • Температурный режим: Эксплуатация от 0 до 60°C.
  • Разъем: 68-pin SCSI-II (требуется специализированный кабель PCL-10168).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ADVANTECH на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
4 независимых 32-битных канала счетчика энкодера
Поддержка квадратурных (X1, X2, X4) и импульсных сигналов
Максимальная частота входного сигнала до 10 МГц
Аппаратная цифровая фильтрация для защиты от помех
Совместимость с SDK Advantech DAQNavi для Windows и Linux
Применение
Системы ЧПУ (CNC): Мониторинг положения осей в многокоординатных станках.
Робототехника: Обратная связь по положению манипуляторов и мобильных платформ.
Конвейерные линии: Измерение длины продукции и синхронизация скоростей подачи.
Стендовые испытания: Определение крутящего момента и угловых скоростей в автомобильной и авиационной промышленности.
Преимущества
Прецизионная точность: 32-битная разрядность исключает переполнение счетчика при длительных технологических циклах.
Высокая помехозащищенность: Встроенные программируемые фильтры эффективно отсекают высокочастотные наводки, характерные для цехов с мощным силовым оборудованием.
Гибкая логика входов: Возможность работы в режимах Pulse/Direction, Up/Down и квадратурном режиме делает плату универсальной для любых типов инкрементальных энкодеров.
Минимальная нагрузка на ЦП: Аппаратная реализация счета позволяет основной системе сосредоточиться на алгоритмах управления, а не на обработке прерываний от датчиков.
FAQ

Какова максимальная частота входного сигнала, которую может обработать PCIE-1884?

Плата поддерживает частоту до 10 МГц для дифференциальных сигналов, что позволяет использовать её с высокоразрешающими оптическими энкодерами на высоких скоростях.


Требуется ли внешнее питание для работы платы?

Нет, PCIE-1884-AE получает всё необходимое питание напрямую от шины PCI Express, однако для питания самих энкодеров может потребоваться внешний источник 5В или 12В в зависимости от модели датчика.


Какая гарантия предоставляется на данное оборудование?

На устройство распространяется стандартная промышленная гарантия Advantech сроком на 2 года с возможностью расширения через авторизованных сервисных партнеров.


Advantech PCIE-1884-AE

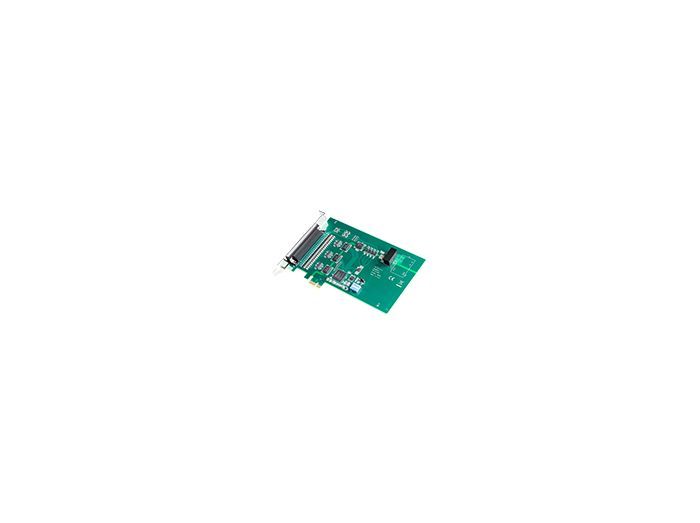

Advantech PCIE-1884-AE — это специализированная плата расширения PCI Express, предназначенная для высокоточного захвата данных с энкодеров и датчиков перемещения. В отличие от программных решений, данная модель реализует 32-битную обработку сигналов на аппаратном уровне, что гарантирует отсутствие пропусков импульсов даже при экстремальных скоростях вращения вала. Маркировка 'PCIE-1884' определяет серию высокоскоростных счетчиков, а суффикс 'AE' подтверждает соответствие актуальным экологическим и производственным стандартам Advantech. Эта модель является индустриальным стандартом для задач, где требуется мгновенная обратная связь по позиции в системах с замкнутым контуром управления.
ADVANTECH
Компания специализируется на выпуске оборудования для промышленной автоматизации. В ассортименте представлены платы, модули ПЛК, переключатели и концевые выключатели, предназначенные для систем управления и контроля. В линейке продукции присутствуют решения от QUATECH.
