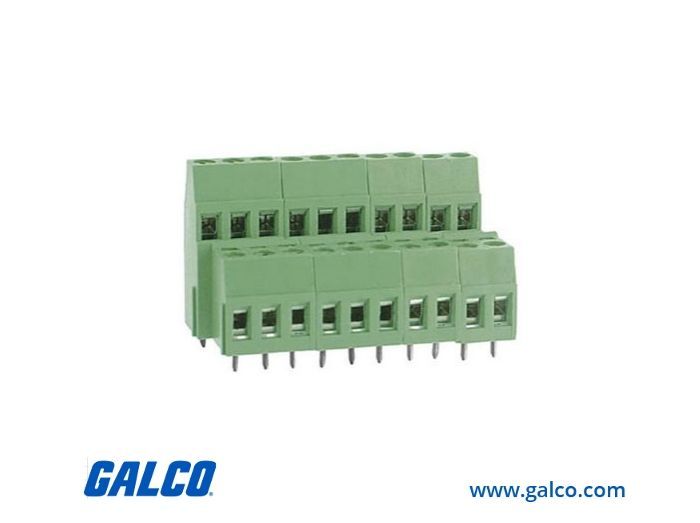

Altech MVD-2510

Артикул: MVD-2510

Изготовитель: Altech

Новый продукт Запросить стоимость и остатки 113 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MVD-2510

Раздел

Монтаж на печатную плату

Подраздел

Altech

Вес

Тип монтажа: Сквозное отверстие на печатную плату (PCB Mount).
Шаг контактов: 5.08 мм (0.200 дюйма).
Конфигурация: 2 уровня, 20 контактов (2x10).
Диапазон сечений провода: 22-12 AWG (0.5 – 2.5 мм²).
Электрические характеристики: Номинальный ток до 15А, напряжение до 300В.
Материал корпуса: Самозатухающий полиамид, класс горючести UL94V-0.
Температурный режим: Устойчивая работа в диапазоне от -40°C до +105°C.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Altech на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Двухуровневая архитектура (Double Deck) для максимальной плотности монтажа

Стандартный индустриальный шаг 5.08 мм (0.200")

20 независимых полюсов в компактном исполнении

Надежный винтовой зажим лифтового типа

Высокая термическая стабильность корпуса из полиамида PA6.6

Применение

Производство модулей ввода-вывода для программируемых логических контроллеров (ПЛК).

Сборка компактных интерфейсных плат и систем сбора данных (DAQ).

Интеграция в системы управления климатическим оборудованием (HVAC).

Применение в силовых инверторах и источниках бесперебойного питания (ИБП).

Преимущества

Оптимизация компоновки: Двухъярусное расположение терминалов сокращает габариты устройства по длине в два раза, сохраняя удобный доступ к каждому проводу.

Виброустойчивость соединения: Стальная зажимная клетка предотвращает ослабление фиксации проводника при воздействии низкочастотных вибраций, характерных для промышленных станков.

Улучшенная изоляция: Межярусные перегородки и диэлектрические свойства корпуса обеспечивают надежную работу при номинальном напряжении до 300В, предотвращая пробои.

Универсальность монтажа: Геометрия выводов оптимизирована для автоматической пайки волной при серийном производстве электроники.

FAQ

Можно ли использовать данную клемму для подключения многожильного провода без наконечника?

Да, лифтовой механизм зажима обеспечивает равномерное давление по всей площади контакта, что позволяет безопасно фиксировать многожильный провод. Однако для максимальной надежности в промышленных условиях рекомендуется использовать втулочные наконечники (феррулы).

Как обеспечивается доступ к нижнему ярусу клемм при полном монтаже?

Конструкция серии MVD-25 предусматривает смещение верхнего яруса относительно нижнего под углом или по вертикали, что позволяет беспрепятственно подводить отвертку к винтам нижнего уровня даже при подключенных верхних проводах.

Какова гарантия долговечности соединения при высоких токовых нагрузках?

Клеммы Altech MVD проходят строгую сертификацию UL и VDE. Использование никелированной латуни для токоведущих частей предотвращает электрохимическую коррозию и тепловое расширение, что гарантирует стабильность контакта в течение не менее 10 лет эксплуатации.

Altech MVD-2510

Altech MVD-2510 представляет собой высокоплотную клеммную колодку для монтажа в сквозные отверстия печатных плат (THT). Модель разработана инженерами Altech для решения задачи дефицита пространства на PCB: двухуровневая конфигурация позволяет разместить 20 сигнальных или силовых линий на площади, которую обычно занимают лишь 10 контактов. Маркировка MVD-25 указывает на принадлежность к серии Modular Vertical Double-deck, а индекс 10 (в контексте шага 5.08 мм) определяет общее количество парных модулей, формирующих 20-полюсную структуру. В отличие от бюджетных аналогов, здесь используется медный сплав с защитным гальваническим покрытием, что минимизирует переходное сопротивление и исключает окисление в условиях повышенной влажности.
