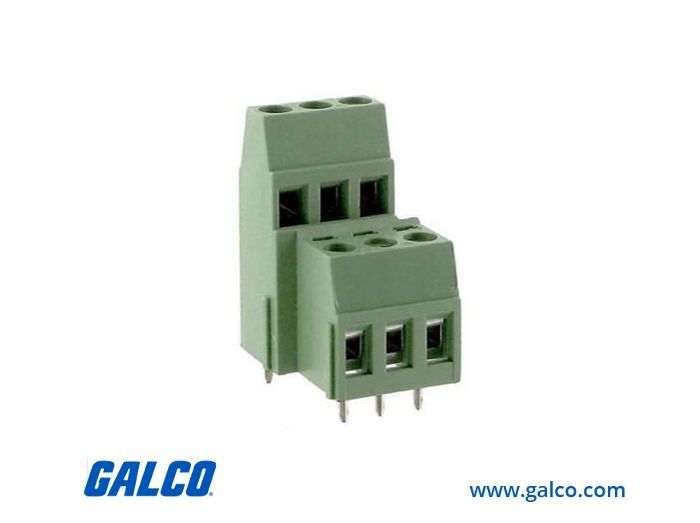

Altech MVD-253

Артикул: MVD-253

Изготовитель: Altech

Новый продукт Запросить стоимость и остатки 104 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MVD-253

Раздел

Монтаж на печатную плату

Подраздел

Altech

Вес

Тип монтажа: Сквозное отверстие в плате (THT), вертикальное исполнение (90°).
Шаг контактов: 5.08 мм (.200 inch).
Количество уровней: 2 (Double Deck).
Диапазон сечений провода: 0.5 – 2.5 мм² (24-12 AWG).
Номинальные параметры: Напряжение до 300В, Ток до 15А (согласно стандартам UL).
Материал зажима: Никелированная медь/сталь с защитой провода.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Altech на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Двухуровневая конструкция (Double Deck) для максимальной экономии пространства на печатной плате

Стандартный промышленный шаг 5.08 мм для полной совместимости с типовыми проектами

Вертикальная ориентация выводов для удобного верхнего доступа при монтаже в узких корпусах

Высокая плотность коммутации: 6 независимых контактов в компактном форм-факторе

Надежный винтовой зажим, обеспечивающий стабильное соединение в условиях вибрации

Применение

Промышленные контроллеры и модули распределенного ввода-вывода (I/O).

Системы управления электроприводами и преобразователи частоты.

Компактные источники питания и зарядные устройства.

Модули релейной защиты и автоматики (РЗА) в электроэнергетике.

Интерфейсные платы для систем автоматизации зданий (BMS).

Преимущества

Эргономика обслуживания: Ступенчатое расположение уровней обеспечивает беспрепятственный доступ отвертки к нижнему ряду зажимов даже при подключенных верхних проводах.

Термическая стабильность: Корпус из огнестойкого термопласта сохраняет диэлектрические свойства в широком диапазоне температур, что важно для силовых модулей.

Универсальность монтажа: Соответствие международным стандартам позволяет использовать MVD-253 в качестве прямой замены более дорогих европейских компонентов без переделки топологии платы.

Механическая прочность: Усиленные штифты обеспечивают надежную фиксацию блока на плате в процессе эксплуатации и при затяжке клемм.

FAQ

Какое максимальное сечение провода можно подключить к MVD-253?

Клеммная колодка рассчитана на работу с проводниками сечением до 2.5 мм² (12 AWG). Для обеспечения наилучшего контакта рекомендуется использовать кабельные наконечники (феррулы).

Устойчива ли данная клемма к промышленным вибрациям?

Да, винтовой механизм Altech спроектирован с системой предотвращения самопроизвольного ослабления, что делает её пригодной для использования в оборудовании, подверженном вибрационным нагрузкам.

Является ли эта модель складской позицией и есть ли сертификаты?

MVD-253 — это стандартная промышленная модель, соответствующая сертификатам UL и IEC. Поставляется в заводских упаковках, что гарантирует сохранность геометрии выводов для автоматизированного монтажа.

Altech MVD-253

Altech MVD-253 — это прецизионный двухъярусный клеммный блок, разработанный для решения задач по оптимизации пространства на печатных платах (PCB). Инженерная особенность серии MVD-25xx заключается в вертикальном расположении уровней, что позволяет удвоить количество подключаемых сигнальных или силовых линий без увеличения площади основания. Маркировка MVD-253 указывает на конфигурацию с 6 контактами (по 3 на каждом уровне) и шагом 5.08 мм. В отличие от бюджетных аналогов, Altech использует высококачественный полиамид 6.6 и медные сплавы с антикоррозийным покрытием, что гарантирует низкое переходное сопротивление и исключает риск «закусывания» винта при многократном использовании. Это идеальный выбор для систем, где критична плотность компоновки и долговечность соединений.
